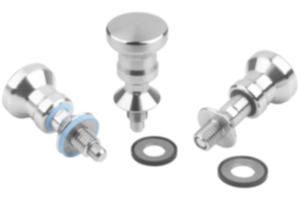

        Trzpienie ustalające z kołnierzem do podkładek uszczelniających Hygienic USIT®, forma C, z rowkiem blokującym

Opis artykułu/ilustracje produktu

OpisOpis produktu:

Trzpienie ustalające są stosowane wszędzie tam, gdzie należy zapobiec zmianie pozycji części w wyniku działania sił poprzecznych. Ruch do następnej pozycji możliwy jest dopiero po ręcznym odciągnięciu trzpienia. Jeśli trzpień ma przez dłuższy czas pozostawać w pozycji „odwiedziony”, to zastosowanie typu C uniemożliwi odskoczenie trzpienia.

Ten trzpień ustalający nadaje się do stosowania w strefie higienicznej. Posiada stożkowy kołnierz, co sprawia, że możliwe jest uszczelnienie miejsc połączenia gwintowanego w bezpieczny higienicznie sposób za pomocą podkładki uszczelniającej Hygienic USIT^®. Powierzchnie charakteryzują się chropowatością Ra < 0,8 µm, co zapobiega przywieraniu cząstek brudu i gwarantuje łatwe czyszczenie.

Materiał:

Elementy stalowe ze stali nierdzewnej 1.4404.
Uszczelki z 70 EPDM 291 (kolor czarny) lub 75 Fluoroprene^® XP (kolor niebieski)

.Wersja:Szpilka hartowana lub niehartowana, niepowlekana.Zakres temperatury:

70 EPDM 291: od -40°C do 150°C. 75 Fluoroprene^® XP: od -15°C do 200°C.

Zalety:Design zgodny z zasadami higieny
Stal nierdzewna 1.4404
Odpowiednie do czyszczenia metodą CIP/SIP
Odporne na media polarne i niepolarne, a także substancje aromatyzujące
Posiadają certyfikat DGUVWyposażenie:

Podkładki uszczelniające i podkładki Hygienic USIT^® K1491.

Zakres dostawy

trzpień ustalający w komplecie z podkładką uszczelniającą Hygienic USIT^®.

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K1698_C Trzpienie ustalające z kołnierzem do podkładek uszczelniających Hygienic USIT®, forma C, z rowkiem blokującym

224 kB

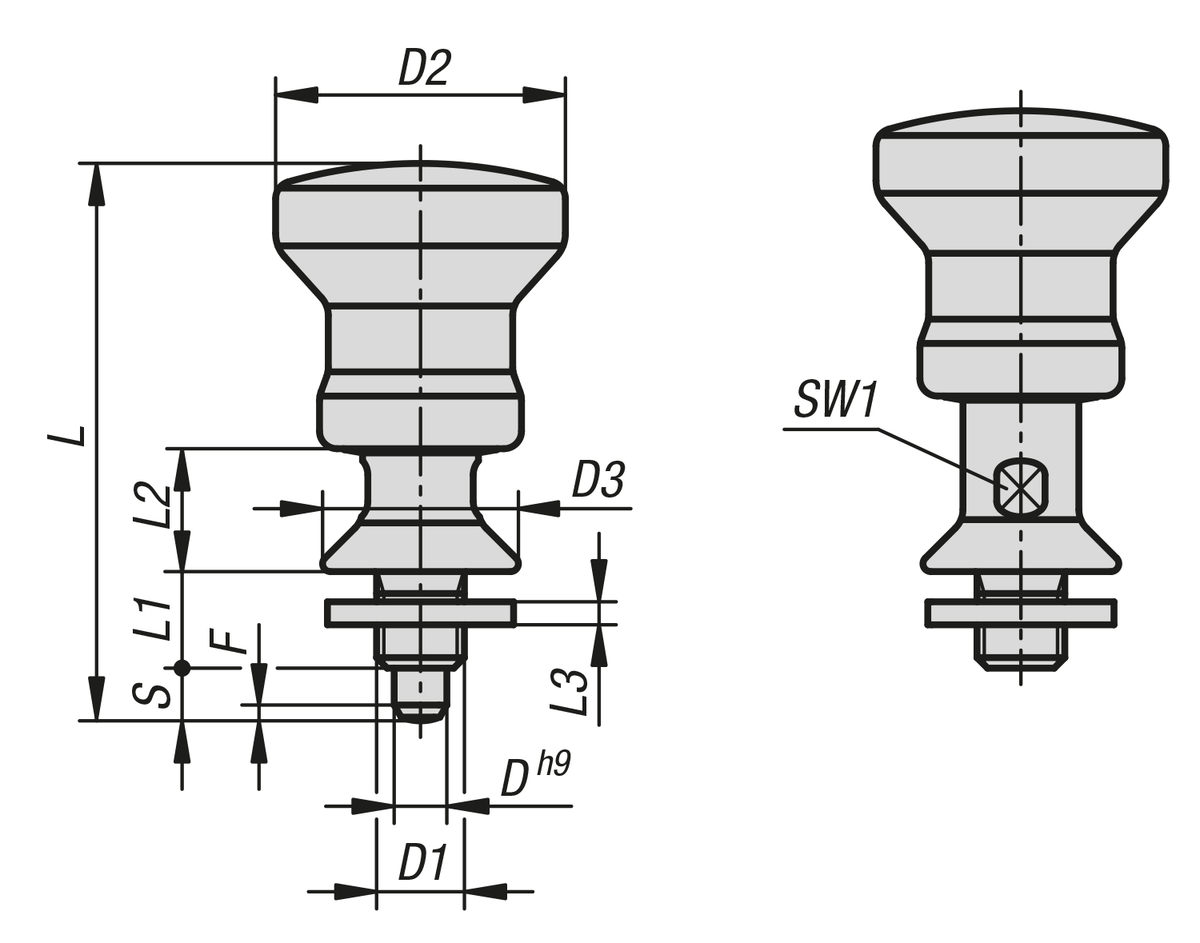

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał korpusu	Trzpień ustalający	Kolor komponentów	D	D1	D2	D3	L	L1	L2	L3	Skok S	SW1	F x 30°	Siła sprężyny początek F1 ok. N	Siła sprężyny koniec F2 ok. N	Cena
K1698.0310601	C	stal nierdzewna	hartowane	czarny	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	247,69 PLN
K1698.0310611	C	stal nierdzewna	hartowane	czarny	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	247,69 PLN
K1698.0320801	C	stal nierdzewna	hartowane	czarny	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	272,23 PLN
K1698.0320811	C	stal nierdzewna	hartowane	czarny	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	272,23 PLN
K1698.0310602	C	stal nierdzewna	hartowane	niebieski	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	299,15 PLN
K1698.0310612	C	stal nierdzewna	hartowane	niebieski	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	299,15 PLN
K1698.0320802	C	stal nierdzewna	hartowane	niebieski	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	338,26 PLN
K1698.0320812	C	stal nierdzewna	hartowane	niebieski	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	338,26 PLN
K1698.1310601	C	stal nierdzewna	niehartowany	czarny	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	241,01 PLN
K1698.1310611	C	stal nierdzewna	niehartowany	czarny	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	241,01 PLN
K1698.1320801	C	stal nierdzewna	niehartowany	czarny	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	259,99 PLN
K1698.1320811	C	stal nierdzewna	niehartowany	czarny	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	259,99 PLN
K1698.1310602	C	stal nierdzewna	niehartowany	niebieski	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	290,60 PLN
K1698.1310612	C	stal nierdzewna	niehartowany	niebieski	6	M10x1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45	290,60 PLN
K1698.1320802	C	stal nierdzewna	niehartowany	niebieski	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	325,41 PLN
K1698.1320812	C	stal nierdzewna	niehartowany	niebieski	8	M12x1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62	325,41 PLN
