        Trzpienie ustalające z czujnikiem stanu, forma C

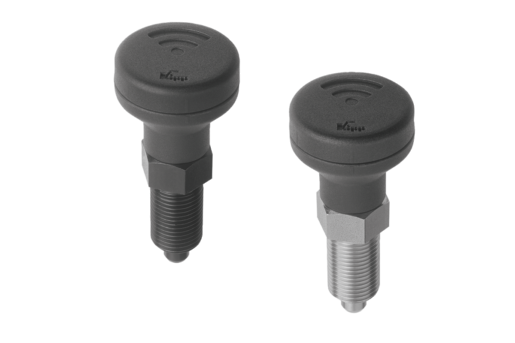

Opis artykułu/ilustracje produktu

OpisMateriał:Wersja stalowa:
Tuleja gwintowana i trzpień ustalający – stal automatowa.

Wersja nierdzewna:
Trzpień ustalający hartowany:
Tuleja gwintowana 1.4305
Trzpień ustalający 1.4034

Trzpień ustalający niehartowany:
Tuleja gwintowana 1.4305
Trzpień ustalający 1.4305

Przycisk grzybkowy i pokrywa – termoplast.Wersja:Wersja stalowa:
tuleja gwintowana oksydowana.
Trzpień ustalający hartowany, szlifowany i oksydowany.

Wersja nierdzewna:
Tuleja gwintowana niepowlekana.
Trzpień ustalający hartowany i szlifowany, niepowlekany.
Trzpień ustalający niehartowany, szlifowany, niepowlekany.

Przycisk grzybkowy ciemnoszary.
Pokrywa szara półprzezroczysta.Zastosowanie:Trzpienie ustalające z czujnikiem stanu umożliwiają zależne od uruchomienia sterowanie procesem. Poza tym otrzymuje się potwierdzenie, że trzpień ustalający znajduje się w żądanym stanie uruchomienia.Zalety:Bezprzewodowe przesyłanie informacji o stanie uruchomienia.
Brak konieczności złożonego okablowania.
Inteligentne zarządzanie baterią zapewnia długą żywotność.
Brak konturów zakłócających.Wyposażenie:Urządzenie sieciowe K1494Bezpieczeństwo:Trzpienie ustalające z czujnikiem stanu nie nadają się do zabezpieczania osób.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K1495_C Trzpienie ustalające z czujnikiem stanu, forma C

279 kB

Wskazówka techniczna dotycząca trzpieni ustalających z czujnikiem stanu

36,4 kB

Bedienungsanleitung/User manual

1 MB

Konformitätserklärung / EC Declaration of Conformity

1,1 MB

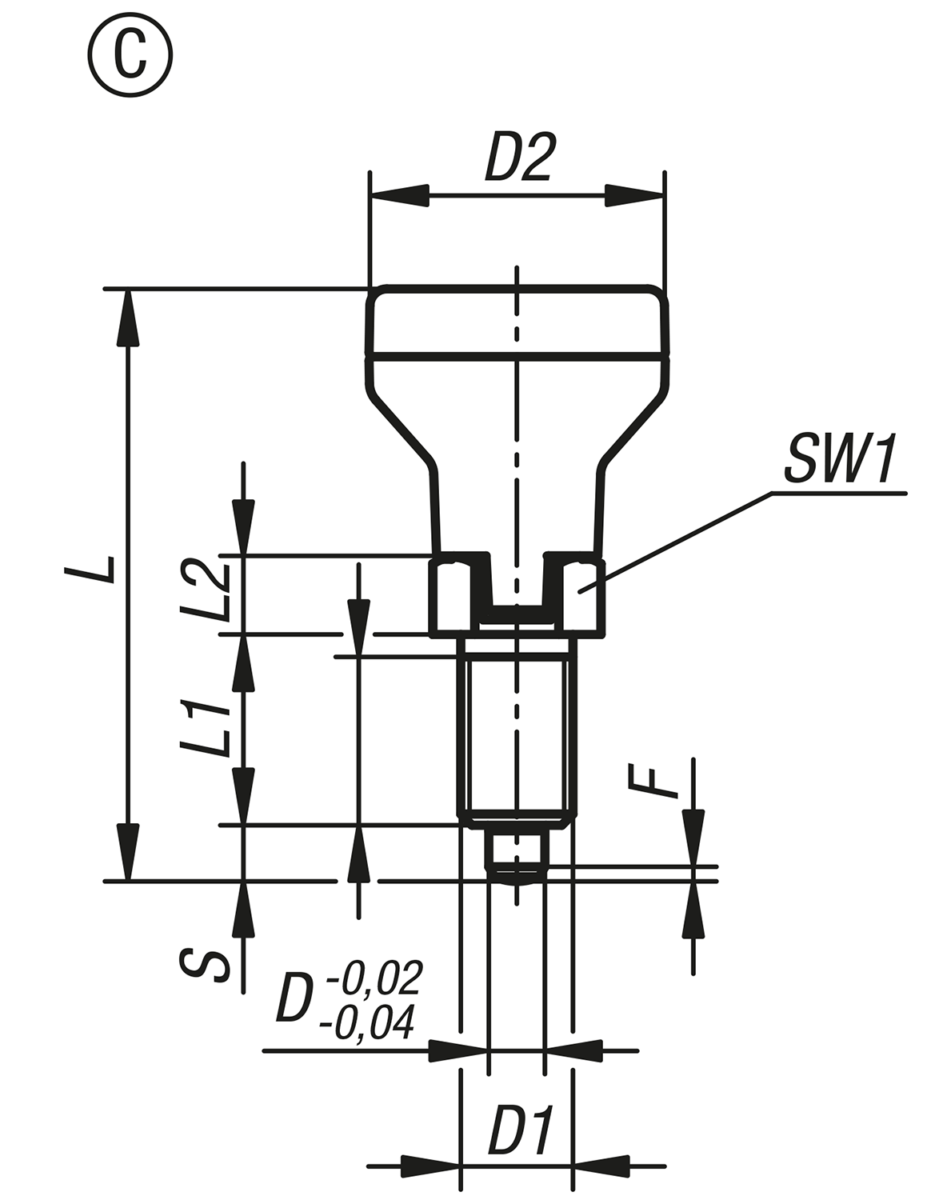

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał korpusu	Powierzchnia korpusu	D	D1	D2	Skok S	L	L1	L2	L3	SW1	F x 30°	Skok S	Siła sprężyny początek F1 ok. N	Siła sprężyny koniec F2 ok. N	Cena
K1495.3105	C	stal	hartowane	5	M10x1	35	5	57	17	7	15	13	1,3	5	5	12	519,89 PLN
K1495.3206	C	stal	hartowane	6	M12x1,5	35	6	62	20	8	17	14	1,8	6	6	14	525,04 PLN
K1495.3308	C	stal	hartowane	8	M16x1,5	35	8	76	26	10	23	19	2,3	8	15	35	530,15 PLN
K1495.3410	C	stal	hartowane	10	M20x1,5	35	10	82	28	12	25	22	2,8	10	15	34	545,61 PLN
K1495.3412	C	stal	hartowane	12	M20x1,5	35	12	86	28	14	25	22	2,8	12	15	39	555,86 PLN
K1495.03105	C	stal nierdzewna	hartowane	5	M10x1	35	5	57	17	7	15	13	1,3	5	5	12	550,76 PLN
K1495.03206	C	stal nierdzewna	hartowane	6	M12x1,5	35	6	62	20	8	17	14	1,8	6	6	14	555,86 PLN
K1495.03308	C	stal nierdzewna	hartowane	8	M16x1,5	35	8	76	26	10	23	19	2,3	8	15	35	571,37 PLN
K1495.03410	C	stal nierdzewna	hartowane	10	M20x1,5	35	10	82	28	12	25	22	2,8	10	15	34	581,62 PLN
K1495.03412	C	stal nierdzewna	hartowane	12	M20x1,5	35	12	86	28	14	25	22	2,8	12	15	39	591,93 PLN
K1495.13105	C	stal nierdzewna	niehartowany	5	M10x1	35	5	57	17	7	15	13	1,3	5	5	12	550,76 PLN
K1495.13206	C	stal nierdzewna	niehartowany	6	M12x1,5	35	6	62	20	8	17	14	1,8	6	6	14	555,86 PLN
K1495.13308	C	stal nierdzewna	niehartowany	8	M16x1,5	35	8	76	26	10	23	19	2,3	8	15	35	571,37 PLN
K1495.13410	C	stal nierdzewna	niehartowany	10	M20x1,5	35	10	82	28	12	25	22	2,8	10	15	34	581,62 PLN
K1495.13412	C	stal nierdzewna	niehartowany	12	M20x1,5	35	12	86	28	14	25	22	2,8	12	15	39	591,93 PLN
