      - Trzpienie ustalające ze stali nierdzewnej bez kołnierza z uchwytem grzybkowym ze stali nierdzewnej

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły

OpisMateriał:

Kołek ustalający hartowany:
Tuleja gwintowana 1.4305.
Kołek ustalający 1.4034.

Kołek ustalający nie hartowany:
Tuleja gwintowana 1.4305.
Kołek ustalający 1.4305.

Uchwyt grzybkowy 1.4305, precyzyjnie toczony.

Wersja:Z połyskiem, trzpień szlifowany.Wskazówka:Trzpienie ustalające wysuwne znajdują zastosowanie tam, gdzie trzeba zapobiec przesuwaniu się części z powodu sił poprzecznych. Ruch do następnej pozycji możliwy jest dopiero po odciągnięciu trzpienia.
Do wkręcania trzpienia można zamówić tarczkę montażową. Wsuwa się ją pod grzybek w taki sposób, aby kołki zazębiły się w rowku.Na zapytanie:Wykonania specjalne.Wyposażenie:Pierścienie dystansowe K0665Wskazówka dotycząca planu:

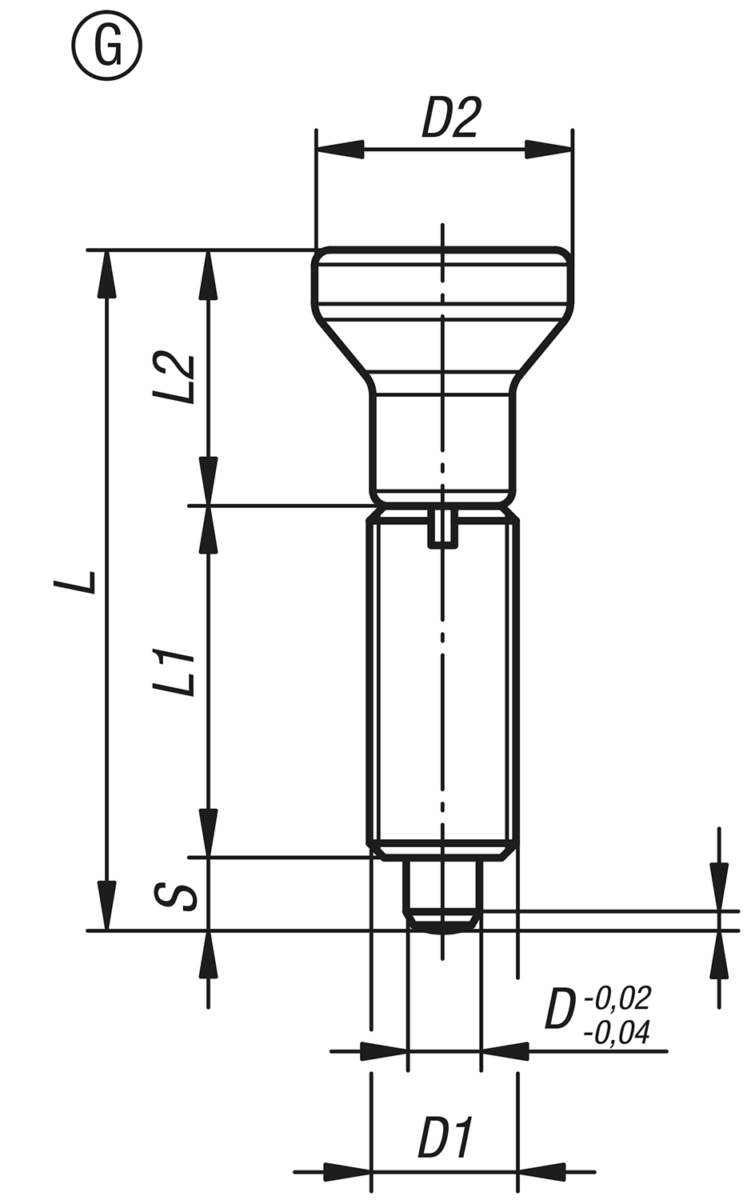

Forma G: bez nakrętki zabezpieczającej

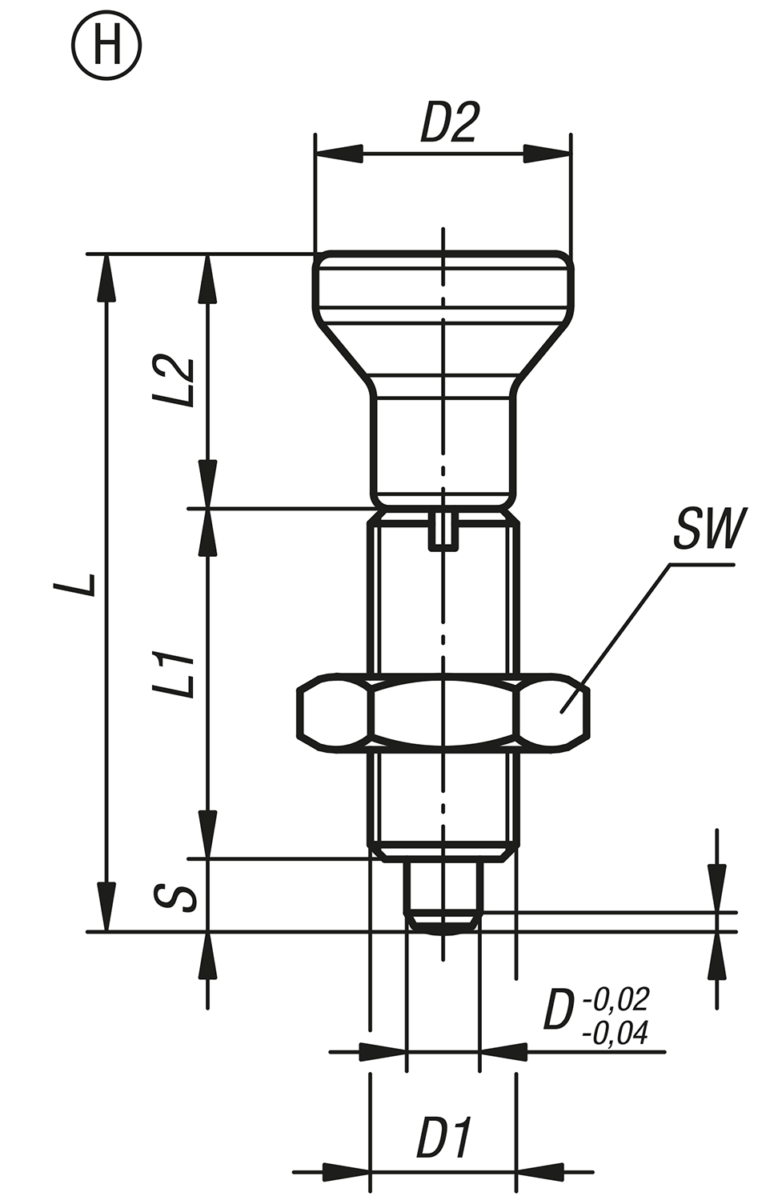

Forma H: z nakrętką zabezpieczającą

1) Trzpień ustalający z tarczką wkręcaną

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0634 Trzpienie ustalające ze stali nierdzewnej bez kołnierza z uchwytem grzybkowym ze stali nierdzewnej

281 kB

Rysunki (przegląd ogólny)

Trzpienie ustalające ze stali nierdzewnej bez kołnierza z uchwytem grzybkowym ze stali nierdzewnej

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Materiał korpusu	Forma	Powierzchnia korpusu	D	D1	D2	L	L1	L2	Skok S	F x 30°	Siła sprężyny początek F1 ok. N	Siła sprężyny koniec F2 ok. N	Nr zamówienia tarczka montażowa	Cena
K0634.001903	stal nierdzewna	G	hartowane	3	M6x0,75	14	34,5	17	14	3,5	0,8	4,5	10	K0344.99	72,07 PLN
K0634.001004	stal nierdzewna	G	hartowane	4	M8x1	18	43	21	18	4	1	6	12	K0344.90	68,81 PLN
K0634.001105	stal nierdzewna	G	hartowane	5	M10x1	21	50	24	21	5	1,3	5	12	K0344.91	59,00 PLN
K0634.001206	stal nierdzewna	G	hartowane	6	M12x1,5	25	59	28	25	6	1,8	6	14	K0344.92	65,54 PLN
K0634.001308	stal nierdzewna	G	hartowane	8	M16x1,5	33	77	36	33	8	2,3	15	35	K0344.93	86,28 PLN
K0634.001410	stal nierdzewna	G	hartowane	10	M20x1,5	33	83	40	33	10	2,8	15	34	K0344.94	117,41 PLN
K0634.001412	stal nierdzewna	G	hartowane	12	M20x1,5	33	87	42	33	12	2,8	15	39	K0344.94	129,05 PLN
K0634.001516	stal nierdzewna	G	hartowane	16	M24x2	40	106	50	40	16	3,2	20	46	K0344.95	162,95 PLN
K0634.111903	stal nierdzewna	G	niehartowany	3	M6x0,75	14	34,5	17	14	3,5	0,8	4,5	10	K0344.99	72,07 PLN
K0634.111004	stal nierdzewna	G	niehartowany	4	M8x1	18	43	21	18	4	1	6	12	K0344.90	68,81 PLN
K0634.111105	stal nierdzewna	G	niehartowany	5	M10x1	21	50	24	21	5	1,3	5	12	K0344.91	59,00 PLN
K0634.111206	stal nierdzewna	G	niehartowany	6	M12x1,5	25	59	28	25	6	1,8	6	14	K0344.92	65,54 PLN
K0634.111308	stal nierdzewna	G	niehartowany	8	M16x1,5	33	77	36	33	8	2,3	15	35	K0344.93	86,28 PLN
K0634.111410	stal nierdzewna	G	niehartowany	10	M20x1,5	33	83	40	33	10	2,8	15	34	K0344.94	117,41 PLN
K0634.111412	stal nierdzewna	G	niehartowany	12	M20x1,5	33	87	42	33	12	2,8	15	39	K0344.94	129,05 PLN
K0634.111516	stal nierdzewna	G	niehartowany	16	M24x2	40	106	50	40	16	3,2	20	46	K0344.95	162,95 PLN

Trzpienie ustalające ze stali nierdzewnej bez kołnierza z uchwytem grzybkowym ze stali nierdzewnej i przeciwnakrętką

Więcej informacji

Rysunki

Trzpienie ustalające ze stali nierdzewnej bez kołnierza z uchwytem grzybkowym ze stali nierdzewnej i przeciwnakrętką

Wybór/filtr artykułów

Nr Zamówienia	Materiał korpusu	Forma	Powierzchnia korpusu	D	D1	D2	L	L1	L2	Skok S	SW	F x 30°	Siła sprężyny początek F1 ok. N	Siła sprężyny koniec F2 ok. N	Nr zamówienia tarczka montażowa	Cena
K0634.002903	stal nierdzewna	H	hartowane	3	M6x0,75	14	34,5	17	14	3,5	10	0,8	4,5	10	K0344.99	78,90 PLN
K0634.002004	stal nierdzewna	H	hartowane	4	M8x1	18	43	21	18	4	13	1	6	12	K0344.90	75,24 PLN
K0634.002105	stal nierdzewna	H	hartowane	5	M10x1	21	50	24	21	5	17	1,3	5	12	K0344.91	64,55 PLN
K0634.002206	stal nierdzewna	H	hartowane	6	M12x1,5	25	59	28	25	6	19	1,8	6	14	K0344.92	73,12 PLN
K0634.002308	stal nierdzewna	H	hartowane	8	M16x1,5	33	77	36	33	8	24	2,3	15	35	K0344.93	96,53 PLN
K0634.002410	stal nierdzewna	H	hartowane	10	M20x1,5	33	83	40	33	10	30	2,8	15	34	K0344.94	126,87 PLN
K0634.002412	stal nierdzewna	H	hartowane	12	M20x1,5	33	87	42	33	12	30	2,8	15	39	K0344.94	139,65 PLN
K0634.002516	stal nierdzewna	H	hartowane	16	M24x2	40	106	50	40	16	36	3,2	20	46	K0344.95	176,18 PLN
K0634.112903	stal nierdzewna	H	niehartowany	3	M6x0,75	14	34,5	17	14	3,5	10	0,8	4,5	10	K0344.99	78,90 PLN
K0634.112004	stal nierdzewna	H	niehartowany	4	M8x1	18	43	21	18	4	13	1	6	12	K0344.90	75,24 PLN
K0634.112105	stal nierdzewna	H	niehartowany	5	M10x1	21	50	24	21	5	17	1,3	5	12	K0344.91	64,55 PLN
K0634.112206	stal nierdzewna	H	niehartowany	6	M12x1,5	25	59	28	25	6	19	1,8	6	14	K0344.92	73,12 PLN
K0634.112308	stal nierdzewna	H	niehartowany	8	M16x1,5	33	77	36	33	8	24	2,3	15	35	K0344.93	96,53 PLN
K0634.112410	stal nierdzewna	H	niehartowany	10	M20x1,5	33	83	40	33	10	30	2,8	15	34	K0344.94	126,87 PLN
K0634.112412	stal nierdzewna	H	niehartowany	12	M20x1,5	33	87	42	33	12	30	2,8	15	39	K0344.94	139,65 PLN
K0634.112516	stal nierdzewna	H	niehartowany	16	M24x2	40	106	50	40	16	36	3,2	20	46	K0344.95	176,18 PLN
