K1502_DEElementy napędowe do trzpieni ustalających sterowanych zdalnie |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisOpis produktu:Trzpienie ustalające są stosowane wszędzie tam, gdzie należy zapobiec zmianie pozycji części w wyniku działania sił poprzecznych. Przykładem mogą być blokady długości i wysokości, jak również ustalanie pozycji w maszynach, meblach i pojazdach specjalnych.
Trzpienie ustalające ustawiane zdalnie znajdują zastosowanie w przypadku trudno dostępnych przestrzeni instalacyjnych lub gdy obsługa na odległość jest podyktowana względami ergonomii czy bezpieczeństwa.

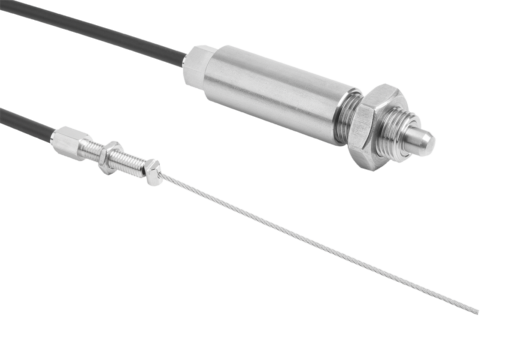

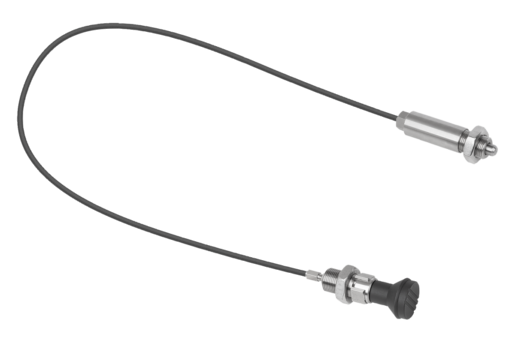

Trzpienie ustalające są łączone ze stroną operatora za pomocą cięgna Bowdena. Kombinacja trzpienia ustalającego i elementu napędowego tworzy całościowy system, który można zastosować w wielu przypadkach. Jeżeli trzpień ustalający ma być trwale odciągany i konieczne jest zapobieżenie odskoczeniu kołka ustalającego, należy zastosować element uruchamiający w kształcie D z funkcją zatrzaskową. Alternatywą dla elementu napędowego jest złączka wkręcana (Ø5 x 7 mm), umożliwiająca zaimplementowanie w systemie dowolnego elementu napędowego.
Cięgno Bowdena jest dostępne w różnych długościach. Aby zapewnić dokładność dopasowania, na etapie montażu można cięgno Bowdena skrócić do wymaganej długości.

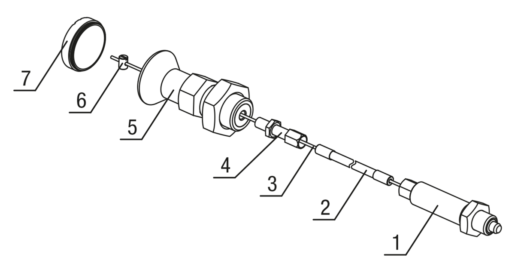

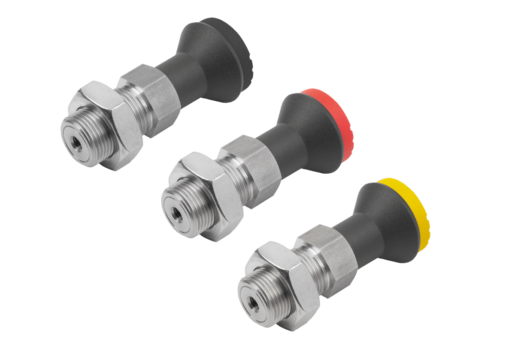

Ochronę przed korozją zapewnia odpowiedni dobór materiałów i powłok. W razie potrzeby linkę drucianą lub pancerz cięgna Bowdena można w łatwy sposób wymienić.Materiał:Element napędowy ze stali nierdzewnej. Uchwyt grzybkowy z termoplastu.Wersja:Uchwyt grzybkowy z termoplastu, grafitowy. Pokrywa z termoplastu, dostępna w kolorze czarnym, szarym, czerwonym i żółtym.Wskazówka do zamówienia:Trzpień ustalający ustawiany zdalnie oraz element napędowy należy zamówić oddzielnie.Wskazówka:Podczas montażu cięgien Bowdena należy uwzględnić następujące punkty: Długość swobodnego końca linki może ulec zmianie pod wpływem takich czynników, jak kąt ułożenia, promień gięcia, czy obciążenie. Dlatego po ułożeniu cięgna Bowdena z pomocą dołączonej śruby nastawczej należy dopasować długość obudowy zewnętrznej (pancerza cięgna). Śruba nastawcza ustawia jednocześnie wstępne naprężenie zespołu cięgna Bowdena. Podczas układanie szczególną uwagę należy zwrócić na minimalny promień gięcia, który w tym przypadku nie może być mniejszy od wartości R = 65 mm. Zbyt wąski promień może przełożyć się na szybsze zużycie i większe tarcie. Podczas montażu należy unikać nawet chwilowego przekroczenia minimalnej wartości promienia, ponieważ prowadzi to do uszkodzenia pancerza cięgna. Oprócz tego pancerz jest przystosowany do przyjmowania sił ściskających. Jego zbyt mocne naciągnięcie powoduje wydłużenie spiral wewnętrznej i jego trwałe uszkodzenia.Na zapytanie:Wykonania specjalne.Wyposażenie:Nakrętki sześciokątne K0700. Elementy przytrzymujące K0638. Pierścienie dystansowe K0665. Tuleje pozycjonujące K1290. Element napędowy K1502.12420.Zakres dostawyElement napędowy wyposażony w pokrywę z tworzywa.Wskazówka dotycząca planu:1) Trzpień ustalający 2) Pancerz cięgna Bowdena 3) Linka cięgna Bowdena 4) Śruba nastawcza 5) Element napędowy 6) Złączka wkręcana 7) Pokrywa

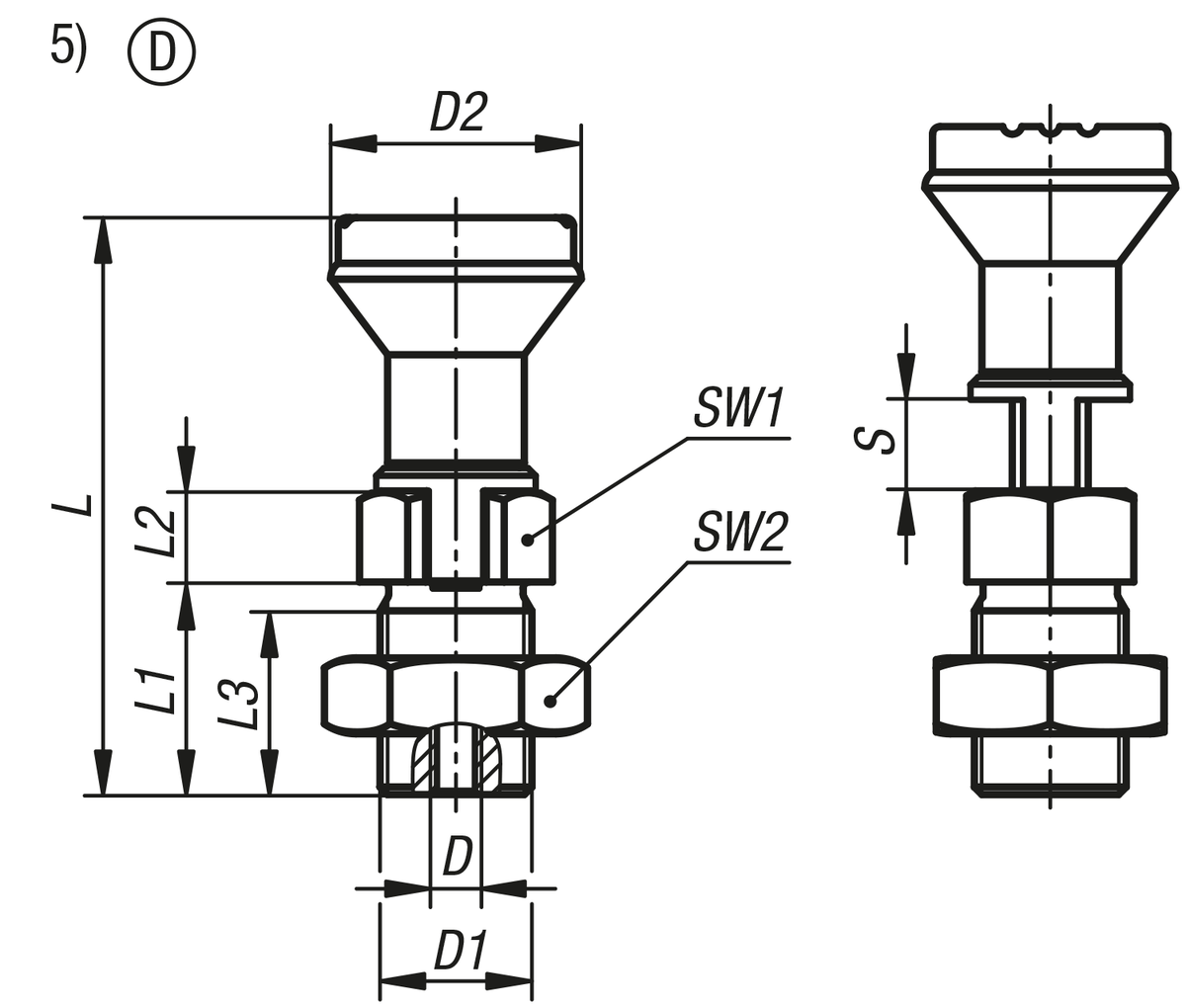

Forma D: z kłami podpierającymi, z nakrętką zabezpieczającą Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Nr Zamówienia | Kolor pokrywy
| D Gwint wewnętrzny | D1 | D2 | L | L1 | L2 | L3 | Skok S | SW1 | SW2 | CAD | Osp. | Cena | Zamów |
---|
K1502.1442006 | ciemnoszary RAL 7021 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 6 | 22 | 30 |  | | 167,04 PLN | | K1502.14420106 | pomarańczowy RAL 2004 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 6 | 22 | 30 |  | | 167,04 PLN | | K1502.14420206 | zielony sygnałowy RAL 6032 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 6 | 22 | 30 |  | | 167,04 PLN | | K1502.14420306 | niebieski RAL 5017 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 6 | 22 | 30 |  | | 167,04 PLN | | K1502.14420506 | jasnoszary RAL 7035 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 6 | 22 | 30 |  | | 167,04 PLN | | K1502.14420606 | czerwony RAL 3020 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 6 | 22 | 30 |  | | 167,04 PLN | | K1502.14420706 | żółty RAL 1021 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 6 | 22 | 30 |  | | 167,04 PLN | | K1502.1442008 | ciemnoszary RAL 7021 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 8 | 22 | 30 |  | | 167,04 PLN | | K1502.14420108 | pomarańczowy RAL 2004 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 8 | 22 | 30 |  | | 167,04 PLN | | K1502.14420208 | zielony sygnałowy RAL 6032 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 8 | 22 | 30 |  | | 167,04 PLN | | K1502.14420308 | niebieski RAL 5017 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 8 | 22 | 30 |  | | 167,04 PLN | | K1502.14420508 | jasnoszary RAL 7035 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 8 | 22 | 30 |  | | 167,04 PLN | | K1502.14420608 | czerwony RAL 3020 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 8 | 22 | 30 |  | | 167,04 PLN | | K1502.14420708 | żółty RAL 1021 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 8 | 22 | 30 |  | | 167,04 PLN | | K1502.1442010 | ciemnoszary RAL 7021 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 10 | 22 | 30 |  | | 167,04 PLN | | K1502.14420110 | pomarańczowy RAL 2004 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 10 | 22 | 30 |  | | 167,04 PLN | | K1502.14420210 | zielony sygnałowy RAL 6032 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 10 | 22 | 30 |  | | 167,04 PLN | | K1502.14420310 | niebieski RAL 5017 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 10 | 22 | 30 |  | | 167,04 PLN | | K1502.14420510 | jasnoszary RAL 7035 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 10 | 22 | 30 |  | | 167,04 PLN | | K1502.14420610 | czerwony RAL 3020 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 10 | 22 | 30 |  | | 167,04 PLN | | K1502.14420710 | żółty RAL 1021 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 10 | 22 | 30 |  | | 167,04 PLN | | K1502.1442012 | ciemnoszary RAL 7021 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 12 | 22 | 30 |  | | 167,04 PLN | | K1502.14420112 | pomarańczowy RAL 2004 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 12 | 22 | 30 |  | | 167,04 PLN | | K1502.14420212 | zielony sygnałowy RAL 6032 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 12 | 22 | 30 |  | | 167,04 PLN | | K1502.14420312 | niebieski RAL 5017 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 12 | 22 | 30 |  | | 167,04 PLN | | K1502.14420512 | jasnoszary RAL 7035 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 12 | 22 | 30 |  | | 167,04 PLN | | K1502.14420612 | czerwony RAL 3020 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 12 | 22 | 30 |  | | 167,04 PLN | | K1502.14420712 | żółty RAL 1021 | M6 | M20x1,5 | 33 | 76 | 28 | 12 | 25 | 12 | 22 | 30 |  | | 167,04 PLN | |
