K0747_CTrzpienie ustalające ECO, forma C |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Wersja stalowa:
Trzpień ustalający niehartowany.
Tulejka gwintowana – stal 1.0718.
Trzpień ustalający – stal 1.4305.
Wersja nierdzewna:
Trzpień ustalający niehartowany.
Tulejka gwintowana – stal 1.4305.
Trzpień ustalający – stal 1.4305.
Uchwyt grzybkowy – termoplast, ciemnoszary.Wersja:Wersja stalowa: trzpień ustalający niehartowany.Tulejka gwintowana pasywowana na niebiesko.
Trzpień ustalający niepowlekany.
Wersja nierdzewna:
trzpień ustalający niehartowany.
Części stalowe niepowlekane.Wskazówka:Trzpienie ustalające są stosowane wszędzie tam, gdzie należy zapobiec zmianie pozycji części w wyniku działania sił poprzecznych. Ruch do następnej pozycji możliwy jest dopiero po ręcznym odciągnięciu trzpienia. Trzpienie ustalające ze standardowym gwintem i nieszlifowanymi i niehartowanymi kołkami ustalającymi są tańszą alternatywą do istniejących trzpieni ustalających. Dla wielu zastosowań ta precyzja jest jednak wystarczająca. Mniejsza tolerancja produkcyjna sprawia, że produkty dodatkowo są bardziej niewrażliwe na błędy położenia jednoliniowego, które mogą wystąpić podczas wyrównywania trzpieni ustalających względem otworu w odpowiedniku
Podczas montażu należy uwzględnić podany maksymalny moment obrotowy dokręcenia.
Na zapytanie:Wykonania specjalne oraz gwint drobnozwojowy.Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|

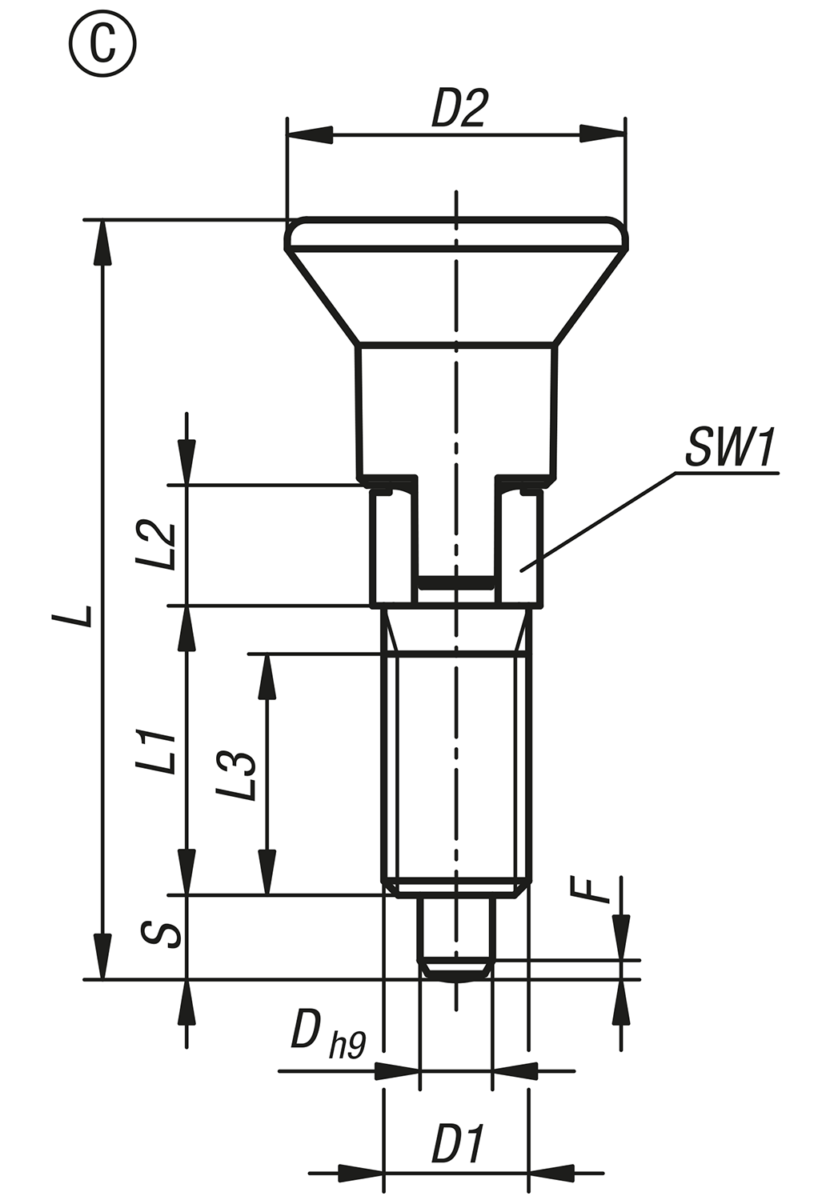

| Nr Zamówienia | Forma | Materiał
korpusu | D | D1 | D2 | L | L1 | L2 | L3 | Skok
S | SW1 | F x 30° | Siła sprężyny
początek
F1 ok. N | Siła sprężyny
koniec
F2 ok. N | Maks. moment
dokręcania
Nm | CAD | Osp. | Cena | Zamów |
|---|
| K0747.03903060 | C | stal | 3 | M6 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 | 2 |  | | 16,14 PLN | | | K0747.03004060 | C | stal | 4 | M6 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | 2 | | | 16,25 PLN | | | K0747.03105080 | C | stal | 5 | M8 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | 7 | | | 18,57 PLN | | | K0747.03206100 | C | stal | 6 | M10 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | 15 | | | 20,55 PLN | | | K0747.03308120 | C | stal | 8 | M12 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | 20 | | | 23,98 PLN | | | K0747.13903060 | C | stal nierdzewna | 3 | M6 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 | 2 | | | 17,96 PLN | | | K0747.13004060 | C | stal nierdzewna | 4 | M6 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | 2 | | | 18,12 PLN | | | K0747.13105080 | C | stal nierdzewna | 5 | M8 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | 7 | | | 20,90 PLN | | | K0747.13206100 | C | stal nierdzewna | 6 | M10 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | 15 | | | 22,67 PLN | | | K0747.13308120 | C | stal nierdzewna | 8 | M12 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | 20 | | | 27,42 PLN | |
