      - Trzpienie ustalające ECO ze stali lub stali nierdzewnej, wersja krótka z uchwytem grzybkowym z tworzywa sztucznego
        Trzpienie ustalające ECO ze stali lub stali nierdzewnej, wersja krótka z uchwytem grzybkowym z tworzywa sztucznego i przeciwnakrętką

Opis artykułu/ilustracje produktu

OpisMateriał:Wersja stalowa:
Trzpień ustalający niehartowany.
Tulejka gwintowana – stal 1.0718.
Trzpień ustalający – stal 1.4305.

Wersja nierdzewna:
Trzpień ustalający niehartowany.
Tulejka gwintowana – stal 1.4305.
Trzpień ustalający – stal 1.4305.

Uchwyt grzybkowy – termoplast, ciemnoszary.Wersja:Wersja stalowa: trzpień ustalający niehartowany.Tulejka gwintowana pasywowana na niebiesko.
Trzpień ustalający niepowlekany.

Wersja nierdzewna:
trzpień ustalający niehartowany.
Części stalowe niepowlekane.Wskazówka:Trzpienie ustalające są stosowane wszędzie tam, gdzie należy zapobiec zmianie pozycji części w wyniku działania sił poprzecznych. Ruch do następnej pozycji możliwy jest dopiero po ręcznym odciągnięciu trzpienia. Trzpienie ustalające ze standardowym gwintem i nieszlifowanymi i niehartowanymi kołkami ustalającymi są tańszą alternatywą do istniejących trzpieni ustalających. Dla wielu zastosowań ta precyzja jest jednak wystarczająca. Mniejsza tolerancja produkcyjna sprawia, że produkty dodatkowo są bardziej niewrażliwe na błędy położenia jednoliniowego, które mogą wystąpić podczas wyrównywania trzpieni ustalających względem otworu w odpowiedniku
Podczas montażu należy uwzględnić podany maksymalny moment obrotowy dokręcenia.
Na zapytanie:Wykonania specjalne.

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0748_B Trzpienie ustalające ECO ze stali lub stali nierdzewnej, wersja krótka z uchwytem grzybkowym z tworzywa sztucznego i przeciwnakrętką

159 kB

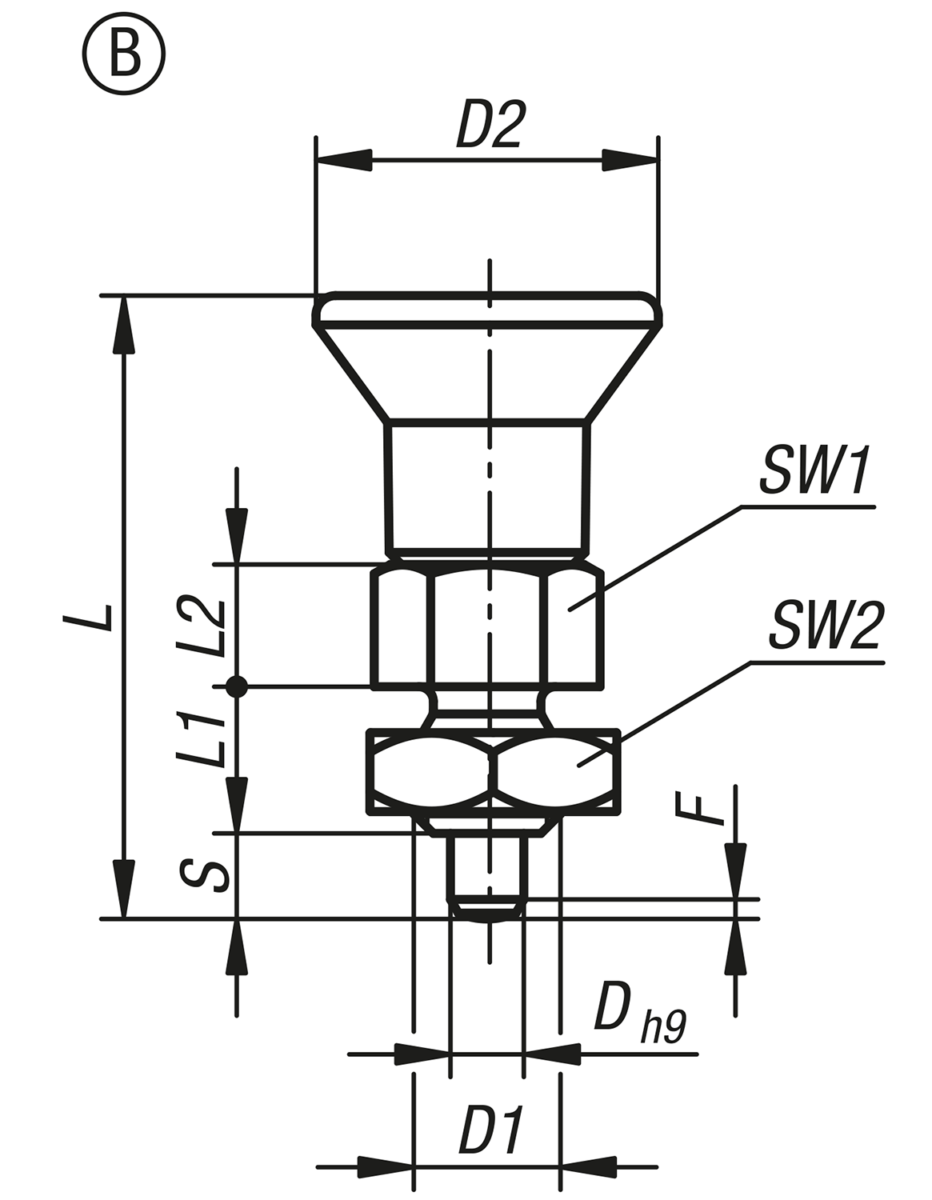

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał korpusu	D	D1	D2	L	L1	L2	Skok S	SW1	SW2	F x 30°	Siła sprężyny początek F1 ok. N	Siła sprężyny koniec F2 ok. N	Maks. moment dokręcania Nm	Cena
K0748.02903060	B	stal	3	M6	14	25,5	6	5	3,5	8	10	0,8	3,5	8	2	18,17 PLN
K0748.02004080	B	stal	4	M8	18	29,5	6	6	4	10	13	1	3,5	9	2	18,32 PLN
K0748.02105100	B	stal	5	M10	21	34,5	8	7	5	13	17	1,3	6	12	7	18,71 PLN
K0748.02206120	B	stal	6	M12	25	41,7	10	8	6	14	19	1,8	6	12	15	21,78 PLN
K0748.02308160	B	stal	8	M16	33	54	12	10	8	19	24	2,3	6	13	20	22,67 PLN
K0748.12903060	B	stal nierdzewna	3	M6	14	25,5	6	5	3,5	8	10	0,8	3,5	8	2	18,91 PLN
K0748.12004080	B	stal nierdzewna	4	M8	18	29,5	6	6	4	10	13	1	3,5	9	2	19,01 PLN
K0748.12105100	B	stal nierdzewna	5	M10	21	34,5	8	7	5	13	17	1,3	6	12	7	22,28 PLN
K0748.12206120	B	stal nierdzewna	6	M12	25	41,7	10	8	6	14	19	1,8	6	12	15	25,60 PLN
K0748.12308160	B	stal nierdzewna	8	M16	33	54	12	10	8	19	24	2,3	6	13	20	33,12 PLN
