Trzpienie ustalające ECO ze stali lub stali nierdzewnej, wersja krótka z uchwytem grzybkowym z tworzywa sztucznego
K0748

Trzpienie ustalające ECO ze stali lub stali nierdzewnej, wersja...

powrót

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły
OpisMateriał:Wersja stalowa:
Trzpień ustalający niehartowany.
Tulejka gwintowana – stal 1.0718.
Trzpień ustalający – stal 1.4305.

Wersja nierdzewna:
Trzpień ustalający niehartowany.
Tulejka gwintowana – stal 1.4305.
Trzpień ustalający – stal 1.4305.

Uchwyt grzybkowy – termoplast, ciemnoszary.
Wersja:Wersja stalowa: trzpień ustalający niehartowany.Tulejka gwintowana pasywowana na niebiesko.
Trzpień ustalający niepowlekany.

Wersja nierdzewna:
trzpień ustalający niehartowany.
Części stalowe niepowlekane.
Wskazówka:Trzpienie ustalające są stosowane wszędzie tam, gdzie należy zapobiec zmianie pozycji części w wyniku działania sił poprzecznych. Ruch do następnej pozycji możliwy jest dopiero po ręcznym odciągnięciu trzpienia. Trzpienie ustalające ze standardowym gwintem i nieszlifowanymi i niehartowanymi kołkami ustalającymi są tańszą alternatywą do istniejących trzpieni ustalających. Dla wielu zastosowań ta precyzja jest jednak wystarczająca. Mniejsza tolerancja produkcyjna sprawia, że produkty dodatkowo są bardziej niewrażliwe na błędy położenia jednoliniowego, które mogą wystąpić podczas wyrównywania trzpieni ustalających względem otworu w odpowiedniku
Podczas montażu należy uwzględnić podany maksymalny moment obrotowy dokręcenia.
Na zapytanie:Wykonania specjalne.Wskazówka dotycząca planu:

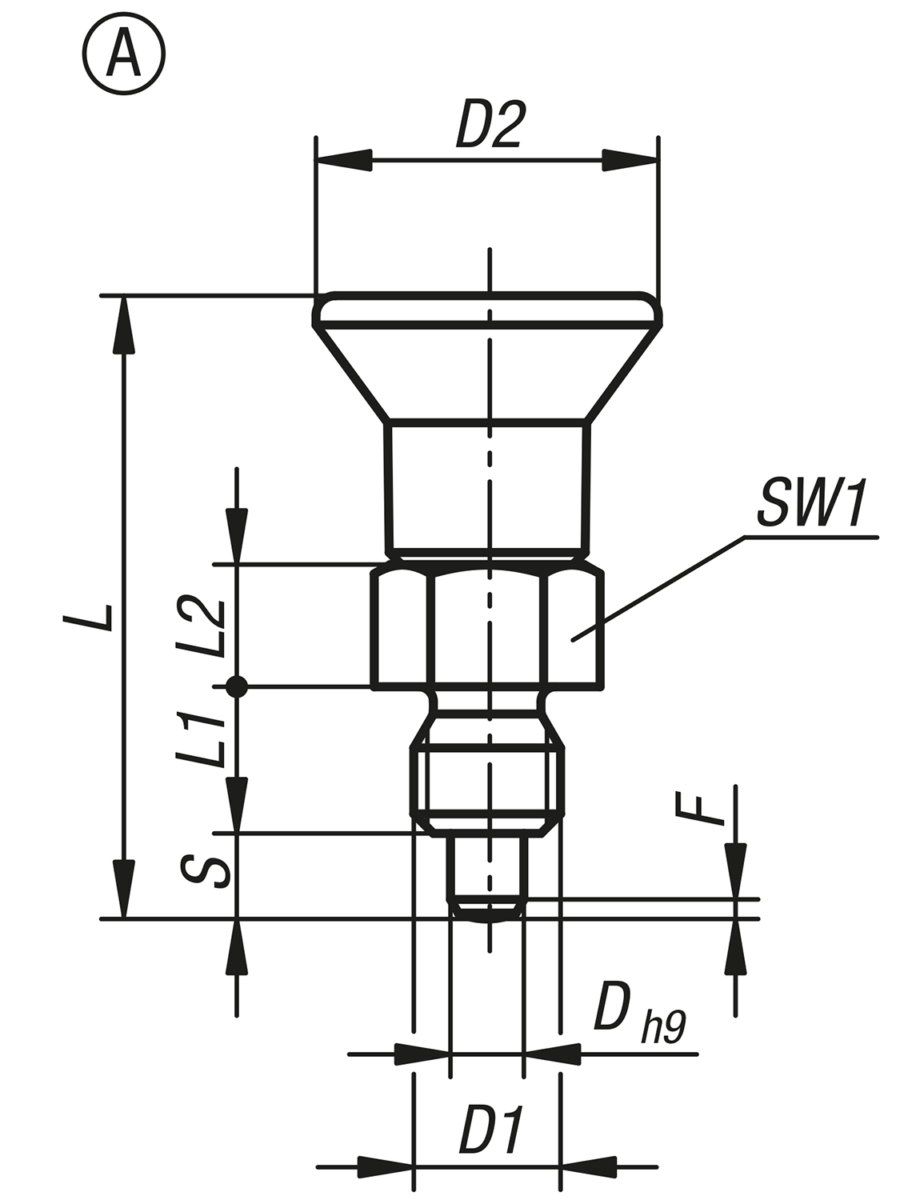

Forma A: bez kłów podpierających, bez nakrętki zabezpieczającej
Forma B: bez kłów podpierających, z nakrętką zabezpieczającą

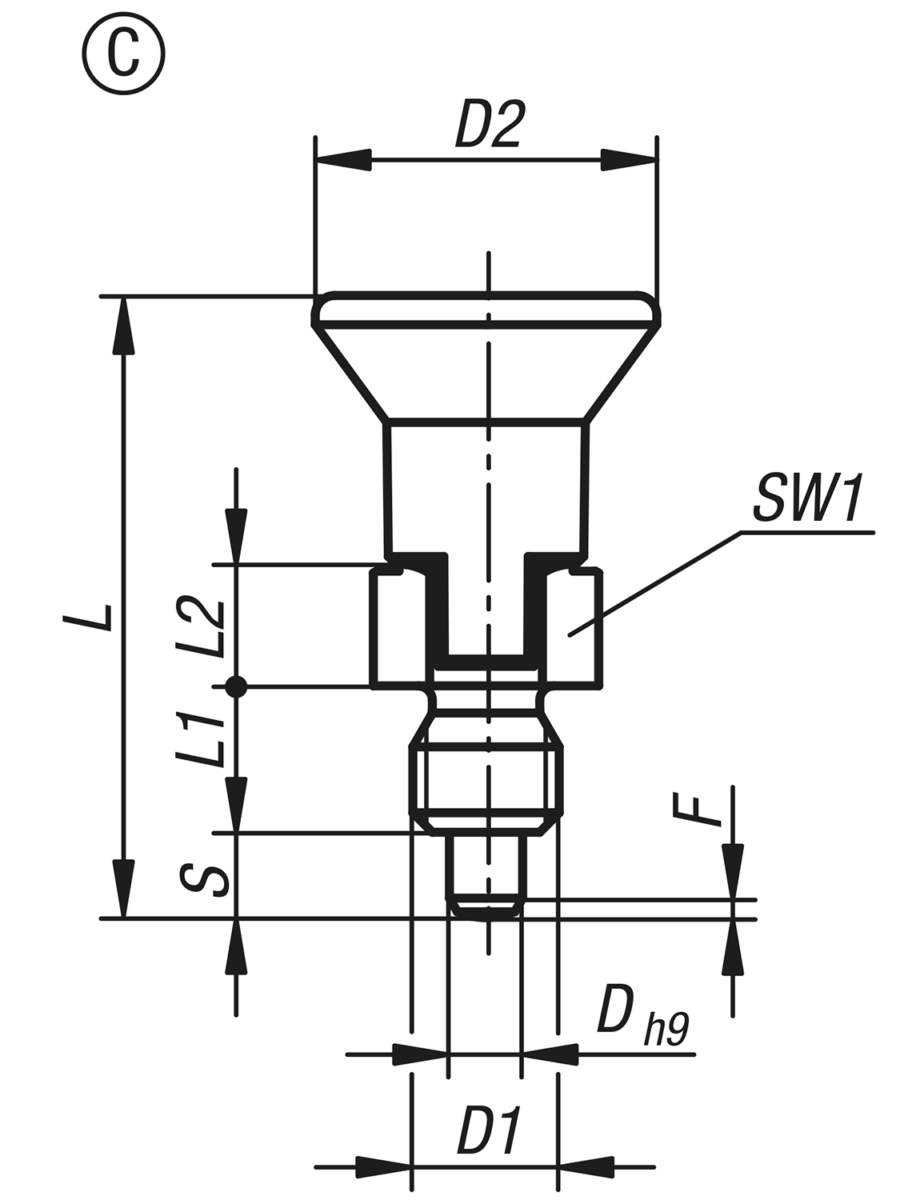

Forma C: z kłami podpierającymi, bez nakrętki zabezpieczającej
Forma D: z kłami podpierającymi, z nakrętką zabezpieczającą
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0748 Trzpienie ustalające ECO ze stali lub stali nierdzewnej, wersja krótka z uchwytem grzybkowym z tworzywa sztucznego 157 kB

Rysunki (przegląd ogólny)

Trzpienie ustalające ECO ze stali lub stali nierdzewnej, wersja krótka z uchwytem grzybkowym z tworzywa sztucznego

Trzpienie ustalające ECO ze stali lub stali nierdzewnej, wersja krótka z uchwytem grzybkowym z tworzywa sztucznego

Więcej informacji

Rysunki

Trzpienie ustalające ECO ze stali lub stali nierdzewnej, wersja krótka z uchwytem grzybkowym z tworzywa sztucznego

Wybór/filtr artykułów

Nr ZamówieniaFormaMateriał
korpusu
DD1D2LL1L2Skok
S
SW1F x 30°Siła sprężyny
początek
F1 ok. N
Siła sprężyny
koniec
F2 ok. N
Maks. moment
dokręcania
Nm
CADOsp.CenaZamów
K0748.01903060Astal3M61425,5653,580,83,582 17,71 PLN
K0748.01004080Astal4M81829,56641013,592 17,81 PLN
K0748.01105100Astal5M102134,5875131,36127 18,06 PLN
K0748.01206120Astal6M122541,71086141,861215 21,10 PLN
K0748.01308160Astal8M16335412108192,361320 22,21 PLN
K0748.11903060Astal nierdzewna3M61425,5653,580,83,582 18,52 PLN
K0748.11004080Astal nierdzewna4M81829,56641013,592 18,62 PLN
K0748.11105100Astal nierdzewna5M102134,5875131,36127 21,70 PLN
K0748.11206120Astal nierdzewna6M122541,71086141,861215 25,15 PLN
K0748.11308160Astal nierdzewna8M16335412108192,361320 32,23 PLN

Trzpienie ustalające ECO ze stali lub stali nierdzewnej, wersja krótka z uchwytem grzybkowym z tworzywa sztucznego i przeciwnakrętką

Więcej informacji

Rysunki

Trzpienie ustalające ECO ze stali lub stali nierdzewnej, wersja krótka z uchwytem grzybkowym z tworzywa sztucznego i przeciwnakrętką

Wybór/filtr artykułów

Nr ZamówieniaFormaMateriał
korpusu
DD1D2LL1L2Skok
S
SW1SW2F x 30°Siła sprężyny
początek
F1 ok. N
Siła sprężyny
koniec
F2 ok. N
Maks. moment
dokręcania
Nm
CADOsp.CenaZamów
K0748.02903060Bstal3M61425,5653,58100,83,582 17,96 PLN
K0748.02004080Bstal4M81829,5664101313,592 18,12 PLN
K0748.02105100Bstal5M102134,587513171,36127 18,52 PLN
K0748.02206120Bstal6M122541,7108614191,861215 21,56 PLN
K0748.02308160Bstal8M1633541210819242,361320 22,42 PLN
K0748.12903060Bstal nierdzewna3M61425,5653,58100,83,582 18,67 PLN
K0748.12004080Bstal nierdzewna4M81829,5664101313,592 18,78 PLN
K0748.12105100Bstal nierdzewna5M102134,587513171,36127 22,01 PLN
K0748.12206120Bstal nierdzewna6M122541,7108614191,861215 25,30 PLN
K0748.12308160Bstal nierdzewna8M1633541210819242,361320 32,74 PLN

Trzpienie ustalające ECO ze stali lub stali nierdzewnej, wersja krótka z uchwytem grzybkowym z tworzywa sztucznego i rowkiem zatrzaskowym

Więcej informacji

Rysunki

Trzpienie ustalające ECO ze stali lub stali nierdzewnej, wersja krótka z uchwytem grzybkowym z tworzywa sztucznego i rowkiem zatrzaskowym

Wybór/filtr artykułów

Nr ZamówieniaFormaMateriał
korpusu
DD1D2LL1L2Skok
S
SW1F x 30°Siła sprężyny
początek
F1 ok. N
Siła sprężyny
koniec
F2 ok. N
Maks. moment
dokręcania
Nm
CADOsp.CenaZamów
K0748.03903060Cstal3M61425,5653,580,83,582 18,12 PLN
K0748.03004080Cstal4M81829,56641013,592 18,47 PLN
K0748.03105100Cstal5M102134,5875131,36127 18,62 PLN
K0748.03206120Cstal6M122541,71086141,861215 21,70 PLN
K0748.03308160Cstal8M16335412108192,361320 22,57 PLN
K0748.13903060Cstal nierdzewna3M61425,5653,580,83,582 18,92 PLN
K0748.13004080Cstal nierdzewna4M81829,56641013,592 18,88 PLN
K0748.13105100Cstal nierdzewna5M102134,5875131,36127 22,21 PLN
K0748.13206120Cstal nierdzewna6M122541,71086141,861215 25,65 PLN
K0748.13308160Cstal nierdzewna8M16335412108192,361320 32,99 PLN

Trzpienie ustalające ECO ze stali lub stali nierdzewnej, wersja krótka z uchwytem grzybkowym z tworzywa sztucznego, rowkiem zatrzaskowym i przeciwnakrętką

Więcej informacji

Rysunki

Trzpienie ustalające ECO ze stali lub stali nierdzewnej, wersja krótka z uchwytem grzybkowym z tworzywa sztucznego, rowkiem zatrzaskowym i przeciwnakrętką

Wybór/filtr artykułów

Nr ZamówieniaFormaMateriał
korpusu
DD1D2LL1L2Skok
S
SW1SW2F x 30°Siła sprężyny
początek
F1 ok. N
Siła sprężyny
koniec
F2 ok. N
Maks. moment
dokręcania
Nm
CADOsp.CenaZamów
K0748.04903060Dstal3M61425,5653,58100,83,582 18,72 PLN
K0748.04004080Dstal4M81829,5664101313,592 18,92 PLN
K0748.04105100Dstal5M102134,587513171,36127 19,07 PLN
K0748.04206120Dstal6M122541,7108614191,861215 22,42 PLN
K0748.04308160Dstal8M1633541210819242,361320 23,68 PLN
K0748.14903060Dstal nierdzewna3M61425,5653,58100,83,582 19,23 PLN
K0748.14004080Dstal nierdzewna4M81829,5664101313,592 19,38 PLN
K0748.14105100Dstal nierdzewna5M102134,587513171,36127 22,92 PLN
K0748.14206120Dstal nierdzewna6M122541,7108614191,861215 26,41 PLN
K0748.14308160Dstal nierdzewna8M1633541210819242,361320 34,06 PLN
