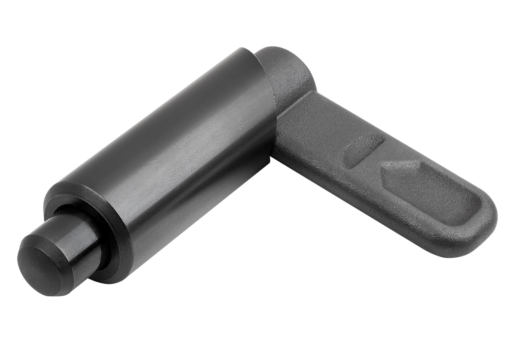

K1670_ERygle, forma E, bez kapturka rygla |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisOpis produktu:Rygle są stosowane wszędzie tam, gdzie należy zapobiec zmianie pozycji części w wyniku działania sił poprzecznych. Obrót rygla o 180° powoduje wsunięcie trzpienia ustalającego, aby możliwa była zmiana położenia blokady. Dzięki zapadce rygiel zostaje zablokowany w tym położeniu, a trzpień ustalający pozostaje wsunięty.Materiał:Rygiel 1.0503.
Tuleja 1.0403.
Trzpień ustalający – stal automatowa.
Sprężyna dociskowa 1.4310.Wersja:Tuleja i rygiel oksydowane.
Trzpień ustalający hartowany, szlifowany i oksydowany.
Sprężyna dociskowa niepowlekana.Wskazówka:W przypadku, gdy rygiel jest przyspawany, zaleca się sczepienie tulei, aby nie doszło do termicznego uszkodzenia sprężyny wskutek działań wysokich temperatur.Zalety:Trzpień ustalający wycofuje się przez obrót rygla o 180°.
Tuleja gładka, możliwość połączenia za pośrednictwem tulejki pasowanejNa zapytanie:Wykonania specjalne.
Wyposażenie:Tuleje pozycjonujące K1290, K1839, K1840.
Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|

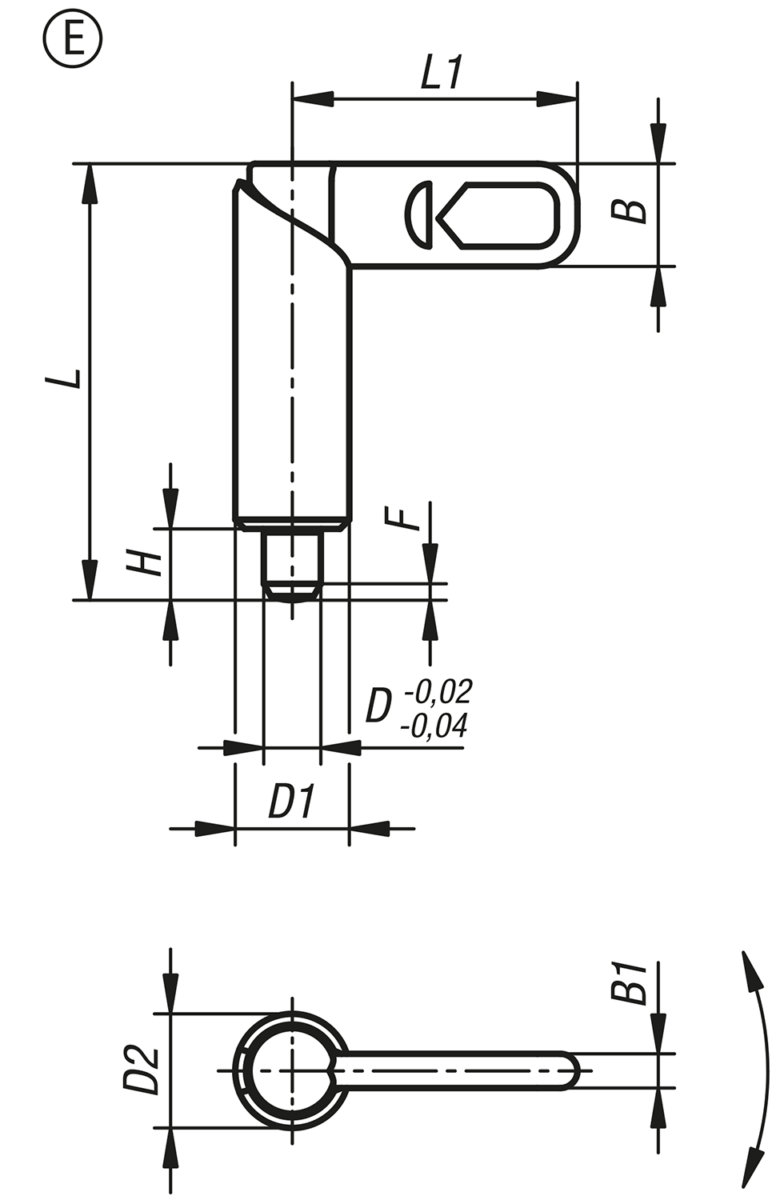

| Nr Zamówienia | Forma | D | D1 | L | L1 | B | B1 | H | F x 30° | Siła sprężyny
początek
F1 ok. N | Siła sprężyny
koniec
F2 ok. N | CAD | Osp. | Cena | Zamów |
|---|
| K1670.080410 | E | 4 | 10 | 38,5 | 25 | 9 | 3 | 6 | 1 | 8 | 14 |  | | 51,87 PLN | | | K1670.080510 | E | 5 | 10 | 38,5 | 25 | 9 | 3 | 6 | 1,3 | 8 | 14 | | | 51,87 PLN | | | K1670.080610 | E | 6 | 10 | 38,5 | 25 | 9 | 3 | 6 | 1,8 | 8 | 14 | | | 51,87 PLN | | | K1670.080512 | E | 5 | 12 | 47,4 | 30 | 10,8 | 3,6 | 8 | 1,3 | 8 | 14 | | | 53,13 PLN | | | K1670.080612 | E | 6 | 12 | 47,4 | 30 | 10,8 | 3,6 | 8 | 1,8 | 8 | 14 | | | 53,13 PLN | | | K1670.080812 | E | 8 | 12 | 47,4 | 30 | 10,8 | 3,6 | 8 | 2,3 | 8 | 14 | | | 53,13 PLN | | | K1670.080616 | E | 6 | 16 | 61,2 | 40 | 14,4 | 4,8 | 10 | 1,8 | 15 | 35 | | | 63,15 PLN | | | K1670.080816 | E | 8 | 16 | 61,2 | 40 | 14,4 | 4,8 | 10 | 2,3 | 15 | 35 | | | 63,15 PLN | | | K1670.081016 | E | 10 | 16 | 61,2 | 40 | 14,4 | 4,8 | 10 | 2,8 | 15 | 35 | | | 63,15 PLN | | | K1670.080820 | E | 8 | 20 | 71 | 50 | 18 | 6 | 12 | 2,3 | 20 | 60 | | | 72,30 PLN | | | K1670.081020 | E | 10 | 20 | 71 | 50 | 18 | 6 | 12 | 2,8 | 20 | 60 | | | 72,30 PLN | | | K1670.081220 | E | 12 | 20 | 71 | 50 | 18 | 6 | 12 | 3 | 20 | 60 | | | 72,30 PLN | |
