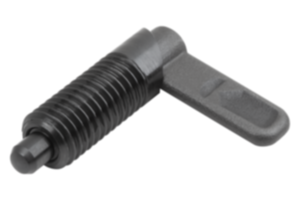

        Rygle, forma A, bez kapturka rygla, bez nakrętki

Opis artykułu/ilustracje produktu

OpisOpis produktu:Rygle są stosowane wszędzie tam, gdzie należy zapobiec zmianie pozycji części w wyniku działania sił poprzecznych. Obrót rygla o 180° powoduje wsunięcie trzpienia ustalającego, aby możliwa była zmiana położenia blokady. Dzięki zapadce rygiel zostaje zablokowany w tym położeniu, a trzpień ustalający pozostaje wsunięty.Materiał:Rygiel 1.0503.
Tuleja gwintowana i trzpień ustalający – stal automatowa.
Sprężyna dociskowa 1.4310.Wersja:Tuleja gwintowana i rygiel oksydowane.
Trzpień ustalający hartowany, szlifowany i oksydowany.
Sprężyna dociskowa niepowlekana.Zalety:Trzpień ustalający wycofuje się przez obrót rygla o 180°.
Montaż na gwincie zewnętrznym.Na zapytanie:Wykonania specjalne.
Wyposażenie:Elementy przytrzymujące K0638.
Tuleje pozycjonujące K1290, K1839, K1840.
Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K1672_A Rygle, forma A, bez kapturka rygla, bez nakrętki

182 kB

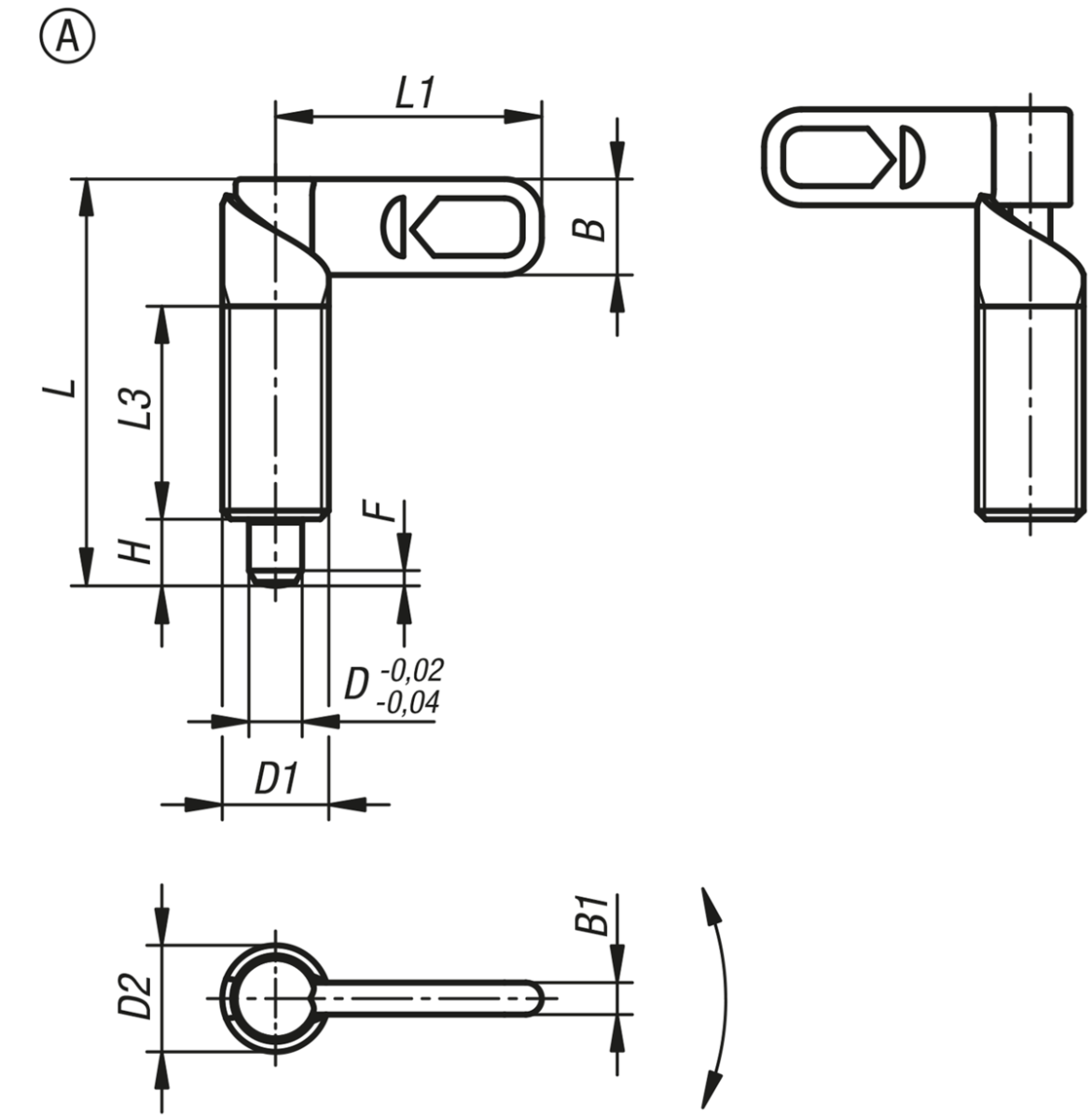

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	D	D1	D2	L	L1	L3	B	B1	H	F x 30°	Siła sprężyny początek F1 ok. N	Siła sprężyny koniec F2 ok. N	Cena
K1672.040410	A	4	M10	10	38,5	25	20	9	3	6	1	8	14	51,61 PLN
K1672.0404101	A	4	M10x1	10	38,5	25	20	9	3	6	1	8	14	51,61 PLN
K1672.040510	A	5	M10	10	38,5	25	20	9	3	6	1,3	8	14	51,61 PLN
K1672.0405101	A	5	M10x1	10	38,5	25	20	9	3	6	1,3	8	14	51,61 PLN
K1672.040610	A	6	M10	10	38,5	25	20	9	3	6	1,8	8	14	51,61 PLN
K1672.0406101	A	6	M10x1	10	38,5	25	20	9	3	6	1,8	8	14	51,61 PLN
K1672.040512	A	5	M12	12	47,4	30	25	10,8	3,6	8	1,3	8	15	52,43 PLN
K1672.0405121	A	5	M12x1,5	12	47,4	30	25	10,8	3,6	8	1,3	8	15	52,43 PLN
K1672.040612	A	6	M12	12	47,4	30	25	10,8	3,6	8	1,8	8	15	52,43 PLN
K1672.0406121	A	6	M12x1,5	12	47,4	30	25	10,8	3,6	8	1,8	8	15	52,43 PLN
K1672.040812	A	8	M12	12	47,4	30	25	10,8	3,6	8	2,3	8	15	52,43 PLN
K1672.0408121	A	8	M12x1,5	12	47,4	30	25	10,8	3,6	8	2,3	8	15	52,43 PLN
K1672.040616	A	6	M16	16	61,2	40	32	14,4	4,8	10	1,8	15	35	62,90 PLN
K1672.0406161	A	6	M16x1,5	16	61,2	40	32	14,4	4,8	10	1,8	15	35	62,90 PLN
K1672.040816	A	8	M16	16	61,2	40	32	14,4	4,8	10	2,3	15	35	62,90 PLN
K1672.0408161	A	8	M16x1,5	16	61,2	40	32	14,4	4,8	10	2,3	15	35	62,90 PLN
K1672.041016	A	10	M16	16	61,2	40	32	14,4	4,8	10	2,8	15	35	62,90 PLN
K1672.0410161	A	10	M16x1,5	16	61,2	40	32	14,4	4,8	10	2,8	15	35	62,90 PLN
K1672.040820	A	8	M20	20	71	50	35	18	6	12	2,3	20	60	69,93 PLN
K1672.0408201	A	8	M20x1,5	20	71	50	35	18	6	12	2,3	20	60	69,93 PLN
K1672.041020	A	10	M20	20	71	50	35	18	6	12	2,8	20	60	69,93 PLN
K1672.0410201	A	10	M20x1,5	20	71	50	35	18	6	12	2,8	20	60	69,93 PLN
K1672.041220	A	12	M20	20	71	50	35	18	6	12	3	20	60	69,93 PLN
K1672.0412201	A	12	M20x1,5	20	71	50	35	18	6	12	3	20	60	69,93 PLN
