Opis artykułu/ilustracje produktu

OpisOpis produktu:Rygle są stosowane wszędzie tam, gdzie należy zapobiec zmianie pozycji części w wyniku działania sił poprzecznych. Obrót rygla o 180° powoduje wsunięcie trzpienia ustalającego, aby możliwa była zmiana położenia blokady. Dzięki zapadce rygiel zostaje zablokowany w tym położeniu, a trzpień ustalający pozostaje wsunięty.
Ogranicznik 180° zapobiega przeskakiwaniu zapadki, a tym samym ponownemu wysunięciu trzpienia ustalającego.
Wybór wersji (lewej, prawej) definiuje kierunek obrotu rygla.
Materiał:Rygiel 1.4308.
Tuleja gwintowana i trzpień ustalający 1.4305.
Sprężyna dociskowa 1.4310.
Kapturek rygla, termoplast PA.
Wersja:Tuleja gwintowana i rygiel niepowlekane.
Trzpień ustalający szlifowany i niepowlekany.
Sprężyna dociskowa niepowlekana.
Kapturek rygla w różnych kolorach:
- ciemnoszary RAL 7021
- pomarańczowy RAL 2004
- żółty RAL 1021
- czerwony RAL 3020
- zielony RAL 6032
- niebieski RAL 5017
- jasnoszary RAL 7035
Zalety:Trzpień ustalający wycofuje się przez obrót rygla o 180°.
Do wyboru z kolorowymi kapturkami rygla z tworzywa sztucznego.
Ogranicznik 180° z jednym kierunkiem obrotu.
Na zapytanie:Wykonania specjalne.
Wyposażenie:Elementy przytrzymujące K0638.
Tuleje pozycjonujące K1290, K1839, K1840.
Cechy szczególne:
Stal nierdzewnaRoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K1675_C Rygle ze stali nierdzewnej z ogranicznikiem, forma C, z kapturkiem rygla, bez nakrętki 315 kB

Rysunki

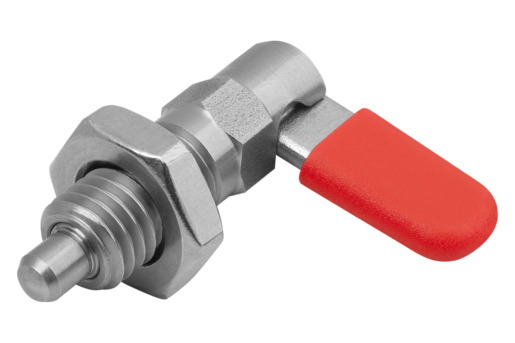

Rygle ze stali nierdzewnej z ogranicznikiem, forma C, z kapturkiem rygla, bez nakrętki

Wybór/filtr artykułów

Nr ZamówieniaFormaWersja 2Kolor
komponentów
DD1D2LL1L3BB1HSW1F x 30°Siła sprężyny
początek
F1 ok. N
Siła sprężyny
koniec
F2 ok. N
CADOsp.CenaZamów
K1675.11060410Clewyciemnoszary RAL 70214M101039,526,31510,94,96101814 80,30 PLN
K1675.11060510Clewyciemnoszary RAL 70215M101039,526,31510,94,96101,3814 80,30 PLN
K1675.11060610Clewyciemnoszary RAL 70216M101039,526,31510,94,96101,8814 80,30 PLN
K1675.11060512Clewyciemnoszary RAL 70215M121248,431,11912,95,78121,3515 87,34 PLN
K1675.11060612Clewyciemnoszary RAL 70216M121248,431,11912,95,78121,8515 87,34 PLN
K1675.11060812Clewyciemnoszary RAL 70218M121248,431,11912,95,78122,3515 87,34 PLN
K1675.11060616Clewyciemnoszary RAL 70216M161662,841,52616,6710161,81535 95,73 PLN
K1675.11060816Clewyciemnoszary RAL 70218M161662,841,52616,6710162,31535 95,73 PLN
K1675.11061016Clewyciemnoszary RAL 702110M161662,841,52616,6710162,81535 95,73 PLN
K1675.110608201Clewyciemnoszary RAL 70218M20x1,52072,351,33020,58,512202,32060 113,19 PLN
K1675.110610201Clewyciemnoszary RAL 702110M20x1,52072,351,33020,58,512202,82060 113,19 PLN
K1675.110612201Clewyciemnoszary RAL 702112M20x1,52072,351,33020,58,5122032060 113,19 PLN
K1675.110604102Clewypomaranczowy RAL 20044M101039,526,31510,94,96101814 80,30 PLN
K1675.110605102Clewypomaranczowy RAL 20045M101039,526,31510,94,96101,3814 80,30 PLN
K1675.110606102Clewypomaranczowy RAL 20046M101039,526,31510,94,96101,8814 80,30 PLN
K1675.110605122Clewypomaranczowy RAL 20045M121248,431,11912,95,78121,3515 87,34 PLN
K1675.110606122Clewypomaranczowy RAL 20046M121248,431,11912,95,78121,8515 87,34 PLN
K1675.110608122Clewypomaranczowy RAL 20048M121248,431,11912,95,78122,3515 87,34 PLN
K1675.110606162Clewypomaranczowy RAL 20046M161662,841,52616,6710161,81535 95,73 PLN
K1675.110608162Clewypomaranczowy RAL 20048M161662,841,52616,6710162,31535 95,73 PLN
K1675.110610162Clewypomaranczowy RAL 200410M161662,841,52616,6710162,81535 95,73 PLN
K1675.1106082012Clewypomaranczowy RAL 20048M20x1,52072,351,33020,58,512202,32060 113,19 PLN
K1675.1106102012Clewypomaranczowy RAL 200410M20x1,52072,351,33020,58,512202,82060 113,19 PLN
K1675.1106122012Clewypomaranczowy RAL 200412M20x1,52072,351,33020,58,5122032060 113,19 PLN
K1675.1106041016Clewyżółty RAL 10214M101039,526,31510,94,96101814 80,30 PLN
K1675.1106051016Clewyżółty RAL 10215M101039,526,31510,94,96101,3814 80,30 PLN
K1675.1106061016Clewyżółty RAL 10216M101039,526,31510,94,96101,8814 80,30 PLN
K1675.1106051216Clewyżółty RAL 10215M121248,431,11912,95,78121,3515 87,34 PLN
K1675.1106061216Clewyżółty RAL 10216M121248,431,11912,95,78121,8515 87,34 PLN
K1675.1106081216Clewyżółty RAL 10218M121248,431,11912,95,78122,3515 87,34 PLN
K1675.1106061616Clewyżółty RAL 10216M161662,841,52616,6710161,81535 95,73 PLN
K1675.1106081616Clewyżółty RAL 10218M161662,841,52616,6710162,31535 95,73 PLN
K1675.1106101616Clewyżółty RAL 102110M161662,841,52616,6710162,81535 95,73 PLN
K1675.11060820116Clewyżółty RAL 10218M20x1,52072,351,33020,58,512202,32060 113,19 PLN
K1675.11061020116Clewyżółty RAL 102110M20x1,52072,351,33020,58,512202,82060 113,19 PLN
K1675.11061220116Clewyżółty RAL 102112M20x1,52072,351,33020,58,5122032060 113,19 PLN
K1675.1106041084Clewyczerwony RAL 30204M101039,526,31510,94,96101814 80,30 PLN
K1675.1106051084Clewyczerwony RAL 30205M101039,526,31510,94,96101,3814 80,30 PLN
K1675.1106061084Clewyczerwony RAL 30206M101039,526,31510,94,96101,8814 80,30 PLN
K1675.1106051284Clewyczerwony RAL 30205M121248,431,11912,95,78121,3515 87,34 PLN
K1675.1106061284Clewyczerwony RAL 30206M121248,431,11912,95,78121,8515 87,34 PLN
K1675.1106081284Clewyczerwony RAL 30208M121248,431,11912,95,78122,3515 87,34 PLN
K1675.1106061684Clewyczerwony RAL 30206M161662,841,52616,6710161,81535 95,73 PLN
K1675.1106081684Clewyczerwony RAL 30208M161662,841,52616,6710162,31535 95,73 PLN
K1675.1106101684Clewyczerwony RAL 302010M161662,841,52616,6710162,81535 95,73 PLN
K1675.11060820184Clewyczerwony RAL 30208M20x1,52072,351,33020,58,512202,32060 113,19 PLN
K1675.11061020184Clewyczerwony RAL 302010M20x1,52072,351,33020,58,512202,82060 113,19 PLN
K1675.11061220184Clewyczerwony RAL 302012M20x1,52072,351,33020,58,5122032060 113,19 PLN
K1675.1106041086Clewyzielony RAL 60324M101039,526,31510,94,96101814 80,30 PLN
K1675.1106051086Clewyzielony RAL 60325M101039,526,31510,94,96101,3814 80,30 PLN
K1675.1106061086Clewyzielony RAL 60326M101039,526,31510,94,96101,8814 80,30 PLN
K1675.1106051286Clewyzielony RAL 60325M121248,431,11912,95,78121,3515 87,34 PLN
K1675.1106061286Clewyzielony RAL 60326M121248,431,11912,95,78121,8515 87,34 PLN
K1675.1106081286Clewyzielony RAL 60328M121248,431,11912,95,78122,3515 87,34 PLN
K1675.1106061686Clewyzielony RAL 60326M161662,841,52616,6710161,81535 95,73 PLN
K1675.1106081686Clewyzielony RAL 60328M161662,841,52616,6710162,31535 95,73 PLN
K1675.1106101686Clewyzielony RAL 603210M161662,841,52616,6710162,81535 95,73 PLN
K1675.11060820186Clewyzielony RAL 60328M20x1,52072,351,33020,58,512202,32060 113,19 PLN
K1675.11061020186Clewyzielony RAL 603210M20x1,52072,351,33020,58,512202,82060 113,19 PLN
K1675.11061220186Clewyzielony RAL 603212M20x1,52072,351,33020,58,5122032060 113,19 PLN
K1675.1106041087Clewyniebieski RAL 50174M101039,526,31510,94,96101814 80,30 PLN
K1675.1106051087Clewyniebieski RAL 50175M101039,526,31510,94,96101,3814 80,30 PLN
K1675.1106061087Clewyniebieski RAL 50176M101039,526,31510,94,96101,8814 80,30 PLN
K1675.1106051287Clewyniebieski RAL 50175M121248,431,11912,95,78121,3515 87,34 PLN
K1675.1106061287Clewyniebieski RAL 50176M121248,431,11912,95,78121,8515 87,34 PLN
K1675.1106081287Clewyniebieski RAL 50178M121248,431,11912,95,78122,3515 87,34 PLN
K1675.1106061687Clewyniebieski RAL 50176M161662,841,52616,6710161,81535 95,73 PLN
K1675.1106081687Clewyniebieski RAL 50178M161662,841,52616,6710162,31535 95,73 PLN
K1675.1106101687Clewyniebieski RAL 501710M161662,841,52616,6710162,81535 95,73 PLN
K1675.11060820187Clewyniebieski RAL 50178M20x1,52072,351,33020,58,512202,32060 113,19 PLN
K1675.11061020187Clewyniebieski RAL 501710M20x1,52072,351,33020,58,512202,82060 113,19 PLN
K1675.11061220187Clewyniebieski RAL 501712M20x1,52072,351,33020,58,5122032060 113,19 PLN
K1675.1106041088Clewyjasnoszary RAL 70354M101039,526,31510,94,96101814 80,30 PLN
K1675.1106051088Clewyjasnoszary RAL 70355M101039,526,31510,94,96101,3814 80,30 PLN
K1675.1106061088Clewyjasnoszary RAL 70356M101039,526,31510,94,96101,8814 80,30 PLN
K1675.1106051288Clewyjasnoszary RAL 70355M121248,431,11912,95,78121,3515 87,34 PLN
K1675.1106061288Clewyjasnoszary RAL 70356M121248,431,11912,95,78121,8515 87,34 PLN
K1675.1106081288Clewyjasnoszary RAL 70358M121248,431,11912,95,78122,3515 87,34 PLN
K1675.1106061688Clewyjasnoszary RAL 70356M161662,841,52616,6710161,81535 95,73 PLN
K1675.1106081688Clewyjasnoszary RAL 70358M161662,841,52616,6710162,31535 95,73 PLN
K1675.1106101688Clewyjasnoszary RAL 703510M161662,841,52616,6710162,81535 95,73 PLN
K1675.11060820188Clewyjasnoszary RAL 70358M20x1,52072,351,33020,58,512202,32060 113,19 PLN
K1675.11061020188Clewyjasnoszary RAL 703510M20x1,52072,351,33020,58,512202,82060 113,19 PLN
K1675.11061220188Clewyjasnoszary RAL 703512M20x1,52072,351,33020,58,5122032060 113,19 PLN
K1675.21060410Cprawyciemnoszary RAL 70214M101039,526,31510,94,96101814 80,30 PLN
K1675.21060510Cprawyciemnoszary RAL 70215M101039,526,31510,94,96101,3814 80,30 PLN
K1675.21060610Cprawyciemnoszary RAL 70216M101039,526,31510,94,96101,8814 80,30 PLN
K1675.21060512Cprawyciemnoszary RAL 70215M121248,431,11912,95,78121,3515 87,34 PLN
K1675.21060612Cprawyciemnoszary RAL 70216M121248,431,11912,95,78121,8515 87,34 PLN
K1675.21060812Cprawyciemnoszary RAL 70218M121248,431,11912,95,78122,3515 87,34 PLN
K1675.21060616Cprawyciemnoszary RAL 70216M161662,841,52616,6710161,81535 95,73 PLN
K1675.21060816Cprawyciemnoszary RAL 70218M161662,841,52616,6710162,31535 95,73 PLN
K1675.21061016Cprawyciemnoszary RAL 702110M161662,841,52616,6710162,81535 95,73 PLN
K1675.210608201Cprawyciemnoszary RAL 70218M20x1,52072,351,33020,58,512202,32060 113,19 PLN
K1675.210610201Cprawyciemnoszary RAL 702110M20x1,52072,351,33020,58,512202,82060 113,19 PLN
K1675.210612201Cprawyciemnoszary RAL 702112M20x1,52072,351,33020,58,5122032060 113,19 PLN
K1675.210604102Cprawypomaranczowy RAL 20044M101039,526,31510,94,96101814 80,30 PLN
K1675.210605102Cprawypomaranczowy RAL 20045M101039,526,31510,94,96101,3814 80,30 PLN
K1675.210606102Cprawypomaranczowy RAL 20046M101039,526,31510,94,96101,8814 80,30 PLN
K1675.210605122Cprawypomaranczowy RAL 20045M121248,431,11912,95,78121,3515 87,34 PLN
K1675.210606122Cprawypomaranczowy RAL 20046M121248,431,11912,95,78121,8515 87,34 PLN
K1675.210608122Cprawypomaranczowy RAL 20048M121248,431,11912,95,78122,3515 87,34 PLN
K1675.210606162Cprawypomaranczowy RAL 20046M161662,841,52616,6710161,81535 95,73 PLN
K1675.210608162Cprawypomaranczowy RAL 20048M161662,841,52616,6710162,31535 95,73 PLN
K1675.210610162Cprawypomaranczowy RAL 200410M161662,841,52616,6710162,81535 95,73 PLN
K1675.2106082012Cprawypomaranczowy RAL 20048M20x1,52072,351,33020,58,512202,32060 113,19 PLN
K1675.2106102012Cprawypomaranczowy RAL 200410M20x1,52072,351,33020,58,512202,82060 113,19 PLN
K1675.2106122012Cprawypomaranczowy RAL 200412M20x1,52072,351,33020,58,5122032060 113,19 PLN
K1675.2106041016Cprawyżółty RAL 10214M101039,526,31510,94,96101814 80,30 PLN
K1675.2106051016Cprawyżółty RAL 10215M101039,526,31510,94,96101,3814 80,30 PLN
K1675.2106061016Cprawyżółty RAL 10216M101039,526,31510,94,96101,8814 80,30 PLN
K1675.2106051216Cprawyżółty RAL 10215M121248,431,11912,95,78121,3515 87,34 PLN
K1675.2106061216Cprawyżółty RAL 10216M121248,431,11912,95,78121,8515 87,34 PLN
K1675.2106081216Cprawyżółty RAL 10218M121248,431,11912,95,78122,3515 87,34 PLN
K1675.2106061616Cprawyżółty RAL 10216M161662,841,52616,6710161,81535 95,73 PLN
K1675.2106081616Cprawyżółty RAL 10218M161662,841,52616,6710162,31535 95,73 PLN
K1675.2106101616Cprawyżółty RAL 102110M161662,841,52616,6710162,81535 95,73 PLN
K1675.21060820116Cprawyżółty RAL 10218M20x1,52072,351,33020,58,512202,32060 113,19 PLN
K1675.21061020116Cprawyżółty RAL 102110M20x1,52072,351,33020,58,512202,82060 113,19 PLN
K1675.21061220116Cprawyżółty RAL 102112M20x1,52072,351,33020,58,5122032060 113,19 PLN
K1675.2106041084Cprawyczerwony RAL 30204M101039,526,31510,94,96101814 80,30 PLN
K1675.2106051084Cprawyczerwony RAL 30205M101039,526,31510,94,96101,3814 80,30 PLN
K1675.2106061084Cprawyczerwony RAL 30206M101039,526,31510,94,96101,8814 80,30 PLN
K1675.2106051284Cprawyczerwony RAL 30205M121248,431,11912,95,78121,3515 87,34 PLN
K1675.2106061284Cprawyczerwony RAL 30206M121248,431,11912,95,78121,8515 87,34 PLN
K1675.2106081284Cprawyczerwony RAL 30208M121248,431,11912,95,78122,3515 87,34 PLN
K1675.2106061684Cprawyczerwony RAL 30206M161662,841,52616,6710161,81535 95,73 PLN
K1675.2106081684Cprawyczerwony RAL 30208M161662,841,52616,6710162,31535 95,73 PLN
K1675.2106101684Cprawyczerwony RAL 302010M161662,841,52616,6710162,81535 95,73 PLN
K1675.21060820184Cprawyczerwony RAL 30208M20x1,52072,351,33020,58,512202,32060 113,19 PLN
K1675.21061020184Cprawyczerwony RAL 302010M20x1,52072,351,33020,58,512202,82060 113,19 PLN
K1675.21061220184Cprawyczerwony RAL 302012M20x1,52072,351,33020,58,5122032060 113,19 PLN
K1675.2106041086Cprawyzielony RAL 60324M101039,526,31510,94,96101814 80,30 PLN
K1675.2106051086Cprawyzielony RAL 60325M101039,526,31510,94,96101,3814 80,30 PLN
K1675.2106061086Cprawyzielony RAL 60326M101039,526,31510,94,96101,8814 80,30 PLN
K1675.2106051286Cprawyzielony RAL 60325M121248,431,11912,95,78121,3515 87,34 PLN
K1675.2106061286Cprawyzielony RAL 60326M121248,431,11912,95,78121,8515 87,34 PLN
K1675.2106081286Cprawyzielony RAL 60328M121248,431,11912,95,78122,3515 87,34 PLN
K1675.2106061686Cprawyzielony RAL 60326M161662,841,52616,6710161,81535 95,73 PLN
K1675.2106081686Cprawyzielony RAL 60328M161662,841,52616,6710162,31535 95,73 PLN
K1675.2106101686Cprawyzielony RAL 603210M161662,841,52616,6710162,81535 95,73 PLN
K1675.21060820186Cprawyzielony RAL 60328M20x1,52072,351,33020,58,512202,32060 113,19 PLN
K1675.21061020186Cprawyzielony RAL 603210M20x1,52072,351,33020,58,512202,82060 113,19 PLN
K1675.21061220186Cprawyzielony RAL 603212M20x1,52072,351,33020,58,5122032060 113,19 PLN
K1675.2106041087Cprawyniebieski RAL 50174M101039,526,31510,94,96101814 80,30 PLN
K1675.2106051087Cprawyniebieski RAL 50175M101039,526,31510,94,96101,3814 80,30 PLN
K1675.2106061087Cprawyniebieski RAL 50176M101039,526,31510,94,96101,8814 80,30 PLN
K1675.2106051287Cprawyniebieski RAL 50175M121248,431,11912,95,78121,3515 87,34 PLN
K1675.2106061287Cprawyniebieski RAL 50176M121248,431,11912,95,78121,8515 87,34 PLN
K1675.2106081287Cprawyniebieski RAL 50178M121248,431,11912,95,78122,3515 87,34 PLN
K1675.2106061687Cprawyniebieski RAL 50176M161662,841,52616,6710161,81535 95,73 PLN
K1675.2106081687Cprawyniebieski RAL 50178M161662,841,52616,6710162,31535 95,73 PLN
K1675.2106101687Cprawyniebieski RAL 501710M161662,841,52616,6710162,81535 95,73 PLN
K1675.21060820187Cprawyniebieski RAL 50178M20x1,52072,351,33020,58,512202,32060 113,19 PLN
K1675.21061020187Cprawyniebieski RAL 501710M20x1,52072,351,33020,58,512202,82060 113,19 PLN
K1675.21061220187Cprawyniebieski RAL 501712M20x1,52072,351,33020,58,5122032060 113,19 PLN
K1675.2106041088Cprawyjasnoszary RAL 70354M101039,526,31510,94,96101814 80,30 PLN
K1675.2106051088Cprawyjasnoszary RAL 70355M101039,526,31510,94,96101,3814 80,30 PLN
K1675.2106061088Cprawyjasnoszary RAL 70356M101039,526,31510,94,96101,8814 80,30 PLN
K1675.2106051288Cprawyjasnoszary RAL 70355M121248,431,11912,95,78121,3515 87,34 PLN
K1675.2106061288Cprawyjasnoszary RAL 70356M121248,431,11912,95,78121,8515 87,34 PLN
K1675.2106081288Cprawyjasnoszary RAL 70358M121248,431,11912,95,78122,3515 87,34 PLN
K1675.2106061688Cprawyjasnoszary RAL 70356M161662,841,52616,6710161,81535 95,73 PLN
K1675.2106081688Cprawyjasnoszary RAL 70358M161662,841,52616,6710162,31535 95,73 PLN
K1675.2106101688Cprawyjasnoszary RAL 703510M161662,841,52616,6710162,81535 95,73 PLN
K1675.21060820188Cprawyjasnoszary RAL 70358M20x1,52072,351,33020,58,512202,32060 113,19 PLN
K1675.21061020188Cprawyjasnoszary RAL 703510M20x1,52072,351,33020,58,512202,82060 113,19 PLN
K1675.21061220188Cprawyjasnoszary RAL 703512M20x1,52072,351,33020,58,5122032060 113,19 PLN
Wyszukiwanie
MojeKONTOE-mailhasło
Koszyk
Ilość artykułów: 0
Suma: 0,00 PLN
Pokaż
Dostępność
Tutaj możesz sprawdzić dostępność produktu.
Polska
Mapa strony Drukuj Biuletyn Top
Copyright © 2024 HEINRICH KIPP WERK GmbH & Co. KG · Wszelkie prawa zastrzeżone. Tel. +48 71 339 21 44 · Faks +48 71 336 22 63 · polska@kipp.pl
