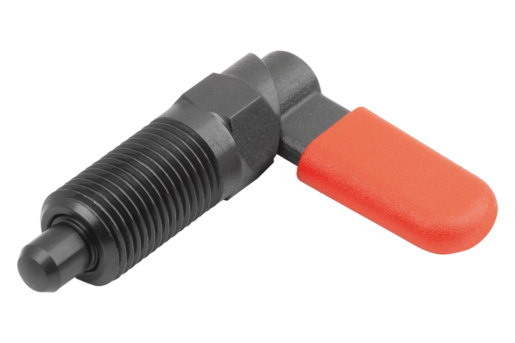

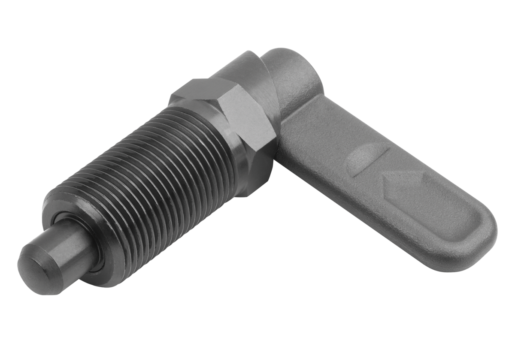

        Rygiel, z sześciokątem, forma B

Opis artykułu/ilustracje produktu

OpisOpis produktu:Rygle są stosowane wszędzie tam, gdzie należy zapobiec zmianie pozycji części w wyniku działania sił poprzecznych.
Obrót rygla o 180° powoduje wsunięcie trzpienia ustalającego, aby możliwa była zmiana położenia blokady.
Dzięki zapadce rygiel zostaje zablokowany w tym położeniu, a trzpień ustalający pozostaje wsunięty.
Materiał:Rygiel 1.0503.
Tuleja gwintowana i trzpień ustalający 1.0718.
Sprężyna dociskowa 1.4310.
Kapturek rygla, termoplast PA.
Wersja:Tuleja gwintowana i rygiel oksydowane.
Trzpień ustalający hartowany, szlifowany i oksydowany.
Sprężyna dociskowa niepowlekana.
Kapturek rygla w różnych kolorach:
- ciemnoszary RAL 7021.
- pomarańczowy RAL 2004.
- żółty RAL 1021.
- czerwony RAL 3020.
- zielony RAL 6032.
- niebieski RAL 5017.
- jasnoszary RAL 7035.
Zalety:Trzpień ustalający wycofuje się przez obrót rygla o 180°.
Do wyboru z kolorowymi kapturkami rygla z tworzywa sztucznego.
Tuleja z sześciokątem pełni funkcję pomocy montażowej.
Na zapytanie:Wykonania specjalne.
Wyposażenie:Elementy przytrzymujące K0638.
Tuleje pozycjonujące K1290, K1839, K1840.
Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K1679_B Rygiel, z sześciokątem, forma B

162 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	D	D1	D2	L	L1	L3	B	B1	H	F x 30°	SW1	SW2	Siła sprężyny początek F1 ok. N	Siła sprężyny koniec F2 ok. N	Cena
K1679.050410	B	4	M10	10	38,5	25	15	9	3	6	1	10	17	8	14	57,43 PLN
K1679.050510	B	5	M10	10	38,5	25	15	9	3	6	1,3	10	17	8	14	57,43 PLN
K1679.050610	B	6	M10	10	38,5	25	15	9	3	6	1,8	10	17	8	14	57,43 PLN
K1679.0504101	B	4	M10x1	10	38,5	25	15	9	3	6	1	10	17	8	14	57,43 PLN
K1679.0505101	B	5	M10x1	10	38,5	25	15	9	3	6	1,3	10	17	8	14	57,43 PLN
K1679.0506101	B	6	M10x1	10	38,5	25	15	9	3	6	1,8	10	17	8	14	57,43 PLN
K1679.050512	B	5	M12	12	47,4	30	19	10,8	3,6	8	1,3	12	19	8	15	58,14 PLN
K1679.050612	B	6	M12	12	47,4	30	19	10,8	3,6	8	1,8	12	19	8	15	58,14 PLN
K1679.050812	B	8	M12	12	47,4	30	19	10,8	3,6	8	2,3	12	19	8	15	58,14 PLN
K1679.0505121	B	5	M12x1,5	12	47,4	30	19	10,8	3,6	8	1,3	12	19	8	15	58,14 PLN
K1679.0506121	B	6	M12x1,5	12	47,4	30	19	10,8	3,6	8	1,8	12	19	8	15	58,14 PLN
K1679.0508121	B	8	M12x1,5	12	47,4	30	19	10,8	3,6	8	2,3	12	19	8	15	58,14 PLN
K1679.050616	B	6	M16	16	61,2	40	26	14,4	4,8	10	1,8	16	24	15	35	69,88 PLN
K1679.050816	B	8	M16	16	61,2	40	26	14,4	4,8	10	2,3	16	24	15	35	69,88 PLN
K1679.051016	B	10	M16	16	61,2	40	26	14,4	4,8	10	2,8	16	24	15	35	69,88 PLN
K1679.0506161	B	6	M16x1,5	16	61,2	40	26	14,4	4,8	10	1,8	16	24	15	35	69,88 PLN
K1679.0508161	B	8	M16x1,5	16	61,2	40	26	14,4	4,8	10	2,3	16	24	15	35	69,88 PLN
K1679.0510161	B	10	M16x1,5	16	61,2	40	26	14,4	4,8	10	2,8	16	24	15	35	69,88 PLN
K1679.050820	B	8	M20	20	71	50	30	18	6	12	2,3	20	30	20	60	80,51 PLN
K1679.051020	B	10	M20	20	71	50	30	18	6	12	2,8	20	30	20	60	80,51 PLN
K1679.051220	B	12	M20	20	71	50	30	18	6	12	3	20	30	20	60	80,51 PLN
K1679.0508201	B	8	M20x1,5	20	71	50	30	18	6	12	2,3	20	30	20	60	80,51 PLN
K1679.0510201	B	10	M20x1,5	20	71	50	30	18	6	12	2,8	20	30	20	60	80,51 PLN
K1679.0512201	B	12	M20x1,5	20	71	50	30	18	6	12	3	20	30	20	60	80,51 PLN
