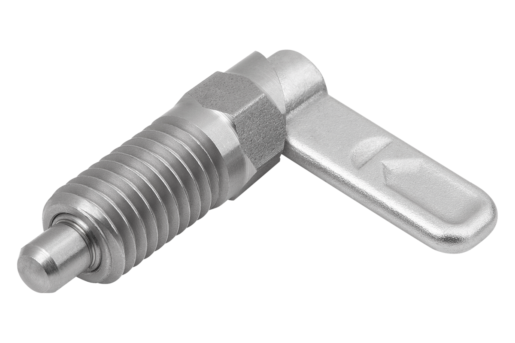

        Rygiel, stal nierdzewna z sześciokątem, forma A

Opis artykułu/ilustracje produktu

OpisOpis produktu:Rygle są stosowane wszędzie tam, gdzie należy zapobiec zmianie pozycji części w wyniku działania sił poprzecznych.
Obrót rygla o 180° powoduje wsunięcie trzpienia ustalającego, aby możliwa była zmiana położenia blokady.
Dzięki zapadce rygiel zostaje zablokowany w tym położeniu, a trzpień ustalający pozostaje wsunięty.
Materiał:Rygiel 1.4308.
Tuleja gwintowana i trzpień ustalający 1.4305.
Sprężyna dociskowa 1.4310.
Kapturek rygla, termoplast PA.Wersja:Tuleja gwintowana, sprężyna dociskowa i rygiel niepowlekane.
Trzpień ustalający szlifowany i niepowlekany.
Kapturek rygla w różnych kolorach:
- ciemnoszary RAL 7021.
- pomarańczowy RAL 2004.
- żółty RAL 1021.
- czerwony RAL 3020.
- zielony RAL 6032.
- niebieski RAL 5017.
- jasnoszary RAL 7035.
Zalety:Trzpień ustalający wycofuje się przez obrót rygla o 180°.
Do wyboru z kolorowymi kapturkami rygla z tworzywa sztucznego.
Tuleja z sześciokątem pełni funkcję pomocy montażowej.
Na zapytanie:Wykonania specjalne.
Wyposażenie:Elementy przytrzymujące K0638.
Tuleje pozycjonujące K1290, K1839, K1840.
Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K1680_A Rygiel, stal nierdzewna z sześciokątem, forma A

182 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	D	D1	D2	L	L1	L3	B	B1	H	F x 30°	SW1	Siła sprężyny początek F1 ok. N	Siła sprężyny koniec F2 ok. N	Cena
K1680.1040410	A	4	M10	10	38,5	25	15	9	3	6	1	10	8	14	70,94 PLN
K1680.1040510	A	5	M10	10	38,5	25	15	9	3	6	1,3	10	8	14	70,94 PLN
K1680.1040610	A	6	M10	10	38,5	25	15	9	3	6	1,8	10	8	14	70,94 PLN
K1680.10404101	A	4	M10x1	10	38,5	25	15	9	3	6	1	10	8	14	70,94 PLN
K1680.10405101	A	5	M10x1	10	38,5	25	15	9	3	6	1,3	10	8	14	70,94 PLN
K1680.10406101	A	6	M10x1	10	38,5	25	15	9	3	6	1,8	10	8	14	70,94 PLN
K1680.1040512	A	5	M12	12	47,4	30	19	10,8	3,6	8	1,3	12	8	15	77,47 PLN
K1680.1040612	A	6	M12	12	47,4	30	19	10,8	3,6	8	1,8	12	8	15	77,47 PLN
K1680.1040812	A	8	M12	12	47,4	30	19	10,8	3,6	8	2,3	12	8	15	77,47 PLN
K1680.10405121	A	5	M12x1,5	12	47,4	30	19	10,8	3,6	8	1,3	12	8	15	77,47 PLN
K1680.10406121	A	6	M12x1,5	12	47,4	30	19	10,8	3,6	8	1,8	12	8	15	77,47 PLN
K1680.10408121	A	8	M12x1,5	12	47,4	30	19	10,8	3,6	8	2,3	12	8	15	77,47 PLN
K1680.1040616	A	6	M16	16	61,2	40	26	14,4	4,8	10	1,8	16	15	35	85,11 PLN
K1680.1040816	A	8	M16	16	61,2	40	26	14,4	4,8	10	2,3	16	15	35	85,11 PLN
K1680.1041016	A	10	M16	16	61,2	40	26	14,4	4,8	10	2,8	16	15	35	85,11 PLN
K1680.10406161	A	6	M16x1,5	16	61,2	40	26	14,4	4,8	10	1,8	16	15	35	85,11 PLN
K1680.10408161	A	8	M16x1,5	16	61,2	40	26	14,4	4,8	10	2,3	16	15	35	85,11 PLN
K1680.10410161	A	10	M16x1,5	16	61,2	40	26	14,4	4,8	10	2,8	16	15	35	85,11 PLN
K1680.1040820	A	8	M20	20	71	50	30	18	6	12	2,3	20	20	60	101,10 PLN
K1680.1041020	A	10	M20	20	71	50	30	18	6	12	2,8	20	20	60	101,10 PLN
K1680.1041220	A	12	M20	20	71	50	30	18	6	12	3	20	20	60	101,10 PLN
K1680.10408201	A	8	M20x1,5	20	71	50	30	18	6	12	2,3	20	20	60	101,10 PLN
K1680.10410201	A	10	M20x1,5	20	71	50	30	18	6	12	2,8	20	20	60	101,10 PLN
K1680.10412201	A	12	M20x1,5	20	71	50	30	18	6	12	3	20	20	60	101,10 PLN
