Trzpienie ustalające z przedłużonym trzpieniem, forma B

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Zatrzaski, trzpienie ustalające, trzpienie montażowe
    - Trzpienie ustalające
      - Trzpienie ustalające z przedłużonym trzpieniem
        Trzpienie ustalające z przedłużonym trzpieniem, forma B

Opis artykułu/ilustracje produktu

OpisMateriał:Wersja stalowa:
Trzpień ustalający hartowany:
Klasa wytrzymałości 5.8.

Wersja nierdzewna:
Trzpień ustalający hartowany:
Tulejka gwintowana – stal 1.4305.
Trzpień ustalający – stal 1.4034.

Trzpień ustalający niehartowany:
Tulejka gwintowana – stal 1.4305.
Trzpień ustalający – stal 1.4305.

Uchwyt grzybkowy – termoplast, ciemnoszary.Wersja:Wersja stalowa:
Trzpień ustalający hartowany, szlifowany i oksydowany.

Wersja nierdzewna:
Trzpień ustalający hartowany i szlifowany, niepowlekany.
Trzpień ustalający niehartowany, szlifowany, niepowlekany.Wskazówka:Trzpienie ustalające wysuwne znajdują zastosowanie tam, gdzie trzeba zapobiec przesuwaniu się części z powodu sił poprzecznych. Ruch do następnej pozycji możliwy jest dopiero po odciągnięciu trzpienia.Na zapytanie:Wykonania specjalne.

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0630_B Trzpienie ustalające z przedłużonym trzpieniem, forma B

143 kB

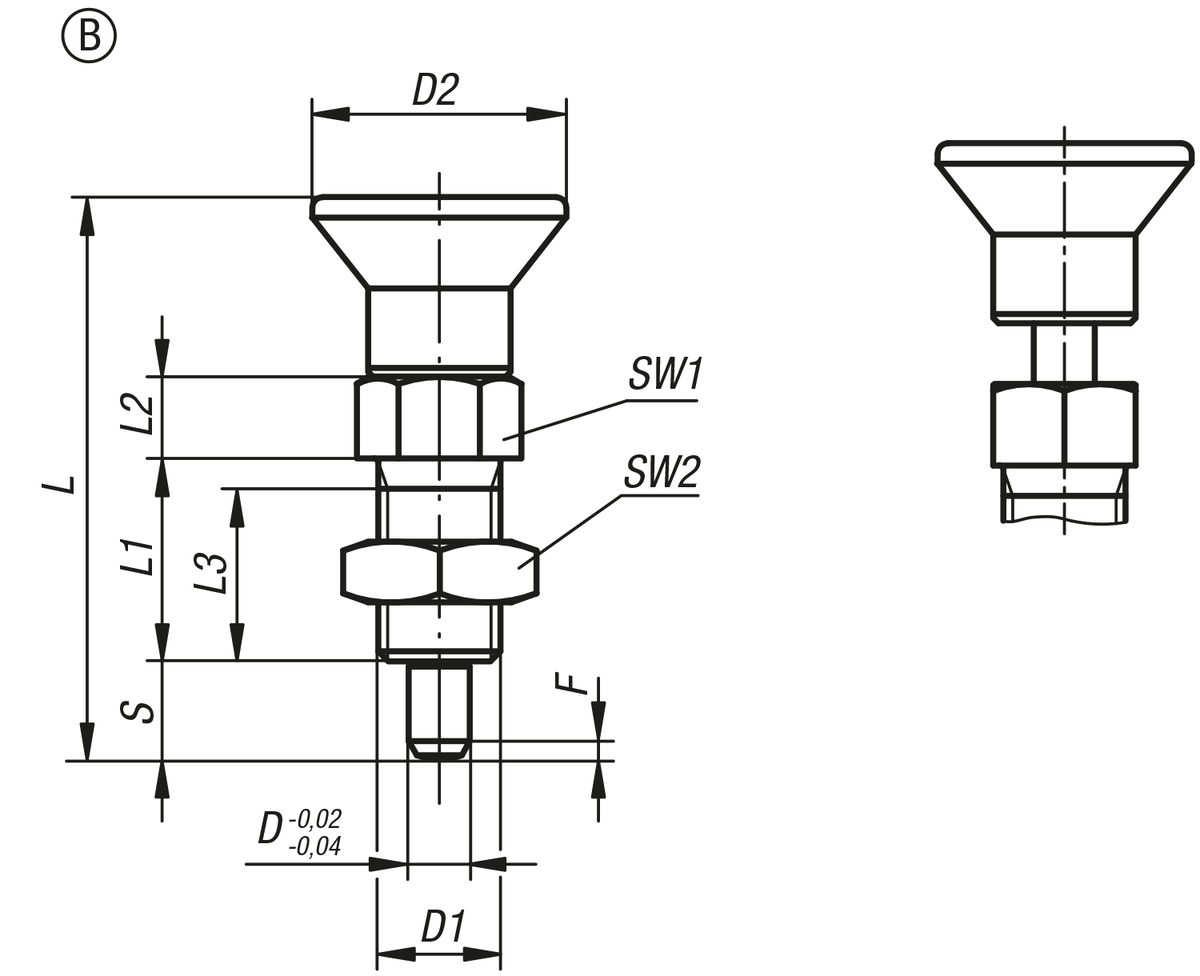

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał korpusu	Trzpień ustalający	D	D1	D2	L	L1	L2	L3	Skok S	SW1	SW2	F x 30°	Siła sprężyny początek F1 ok. N	Siła sprężyny koniec F2 ok. N	Cena
K0630.22903	B	stal	hartowane	3	M6x0,75	14	33	12	5	10	5	8	10	0,8	4,5	12	34,66 PLN
K0630.22004	B	stal	hartowane	4	M8x1	18	40,5	15	6	13	6	10	13	1	6	15	31,32 PLN
K0630.22105	B	stal	hartowane	5	M10x1	21	46,5	17	7	15	8	13	17	1,3	5	16	33,20 PLN
K0630.22206	B	stal	hartowane	6	M12x1,5	25	54,7	20	8	17	9	14	19	1,8	6	18	36,94 PLN
K0630.22308	B	stal	hartowane	8	M16x1,5	33	72	26	10	23	12	19	24	2,3	15	45	45,89 PLN
K0630.22410	B	stal	hartowane	10	M20x1,5	33	79	28	12	25	15	22	30	2,8	15	43	48,02 PLN
K0630.22412	B	stal	hartowane	12	M20x1,5	33	84	28	14	25	18	22	30	2,8	15	51	67,90 PLN
K0630.22516	B	stal	hartowane	16	M24x2	40	104	32	18	28	24	27	36	3,2	20	60	90,12 PLN
K0630.202903	B	stal nierdzewna	hartowane	3	M6x0,75	14	33	12	5	10	5	8	10	0,8	4,5	12	59,65 PLN
K0630.202004	B	stal nierdzewna	hartowane	4	M8x1	18	40,5	15	6	13	6	10	13	1	6	15	50,85 PLN
K0630.202105	B	stal nierdzewna	hartowane	5	M10x1	21	46,5	17	7	15	8	13	17	1,3	5	16	57,02 PLN
K0630.202206	B	stal nierdzewna	hartowane	6	M12x1,5	25	54,7	20	8	17	9	14	19	1,8	6	18	66,89 PLN
K0630.202308	B	stal nierdzewna	hartowane	8	M16x1,5	33	72	26	10	23	12	19	24	2,3	15	45	84,95 PLN
K0630.202410	B	stal nierdzewna	hartowane	10	M20x1,5	33	79	28	12	25	15	22	30	2,8	15	43	88,61 PLN
K0630.202412	B	stal nierdzewna	hartowane	12	M20x1,5	33	84	28	14	25	18	22	30	2,8	15	51	129,99 PLN
K0630.202516	B	stal nierdzewna	hartowane	16	M24x2	40	104	32	18	28	24	27	36	3,2	20	60	184,54 PLN
K0630.212903	B	stal nierdzewna	niehartowany	3	M6x0,75	14	33	12	5	10	5	8	10	0,8	4,5	12	59,65 PLN
K0630.212004	B	stal nierdzewna	niehartowany	4	M8x1	18	40,5	15	6	13	6	10	13	1	6	15	50,85 PLN
K0630.212105	B	stal nierdzewna	niehartowany	5	M10x1	21	46,5	17	7	15	8	13	17	1,3	5	16	57,02 PLN
K0630.212206	B	stal nierdzewna	niehartowany	6	M12x1,5	25	54,7	20	8	17	9	14	19	1,8	6	18	66,89 PLN
K0630.212308	B	stal nierdzewna	niehartowany	8	M16x1,5	33	72	26	10	23	12	19	24	2,3	15	45	84,95 PLN
K0630.212410	B	stal nierdzewna	niehartowany	10	M20x1,5	33	79	28	12	25	15	22	30	2,8	15	43	88,61 PLN
K0630.212412	B	stal nierdzewna	niehartowany	12	M20x1,5	33	84	28	14	25	18	22	30	2,8	15	51	129,99 PLN
K0630.212516	B	stal nierdzewna	niehartowany	16	M24x2	40	104	32	18	28	24	27	36	3,2	20	60	184,54 PLN
