Trzpienie ustalające ze stali lub stali nierdzewnej bez kołnierza, z uchwytem grzybkowym z tworzywa sztucznego, przedłużonym kołkiem ustalającym i przeciwnakrętką
K0633

Trzpienie ustalające ze stali lub stali nierdzewnej bez...

powrót

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły
OpisMateriał:

Wersja stalowa:
Trzpień ustalający hartowany:
Klasa wytrzymałości 5.8.

Wersja nierdzewna:
Trzpień ustalający hartowany:
Tulejka gwintowana – stal 1.4305.
Trzpień ustalający – stal 1.4034.

Trzpień ustalający niehartowany:
Tulejka gwintowana – stal 1.4305.
Trzpień ustalający – stal 1.4305.

Uchwyt grzybkowy – termoplast, ciemnoszary.

Wersja:Wersja stalowa:
Trzpień ustalający hartowany, szlifowany i oksydowany.

Wersja nierdzewna:
Trzpień ustalający hartowany i szlifowany, niepowlekany.
Trzpień ustalający niehartowany, szlifowany, niepowlekany.
Wskazówka:Trzpienie ustalające wysuwne znajdują zastosowanie tam, gdzie trzeba zapobiec przesuwaniu się części z powodu sił poprzecznych. Ruch do następnej pozycji możliwy jest dopiero po odciągnięciu trzpienia.
Do wkręcania trzpienia można zamówić tarczkę montażową. Wsuwa się ją pod grzybek w taki sposób, aby kołki zazębiły się w rowku.
Na zapytanie:Wykonania specjalne.Wyposażenie:Pierścienie dystansowe K0665Wskazówka dotycząca planu:

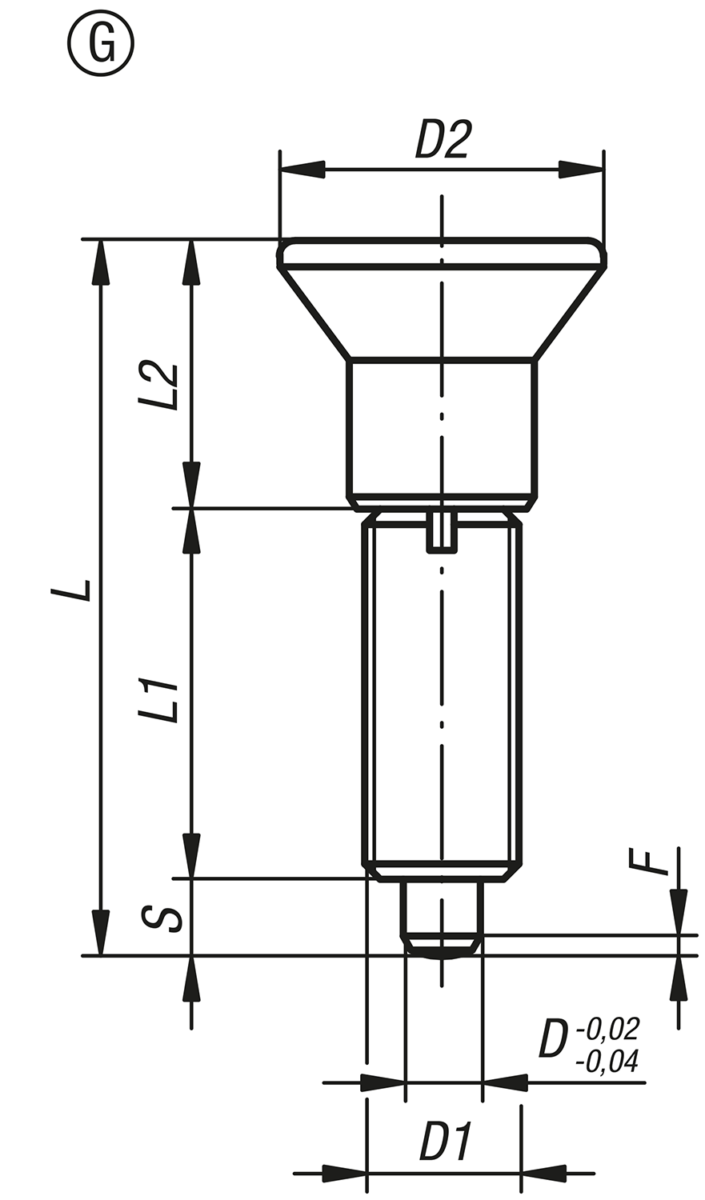

Forma G: bez nakrętki zabezpieczającej

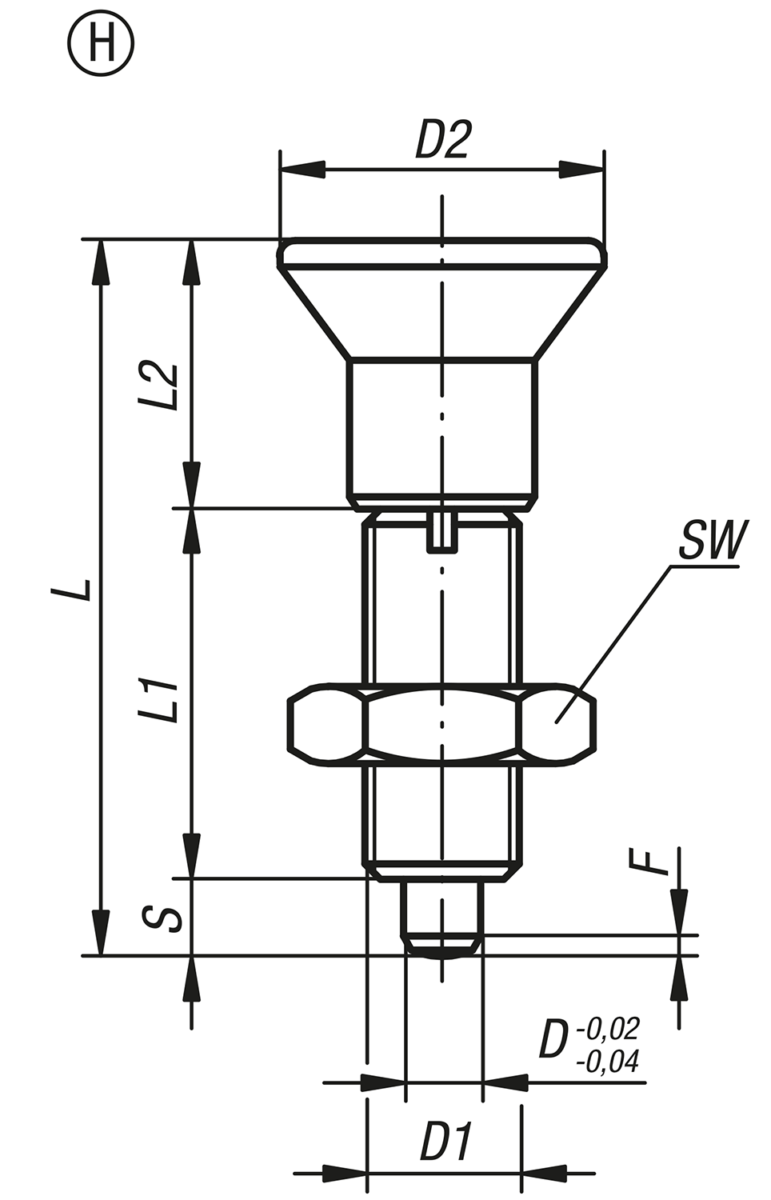

Forma H: z nakrętką zabezpieczającą

1) Trzpień ustalający z tarczką wkręcaną

Rysunki (przegląd ogólny)

Trzpienie ustalające ze stali lub stali nierdzewnej bez kołnierza, z uchwytem grzybkowym z tworzywa sztucznego, przedłużonym kołkiem ustalającym i przeciwnakrętką

Trzpienie ustalające ze stali lub stali nierdzewnej bez kołnierza z uchwytem grzybkowym z tworzywa sztucznego i przedłużonym kołkiem ustalającym

Więcej informacji

Rysunki

Trzpienie ustalające ze stali lub stali nierdzewnej bez kołnierza z uchwytem grzybkowym z tworzywa sztucznego i przedłużonym kołkiem ustalającym

Wybór/filtr artykułów

Nr ZamówieniaFormaMateriał
korpusu
Powierzchnia
korpusu
DD1D2LL1L2Skok
S
F x 30°Siła sprężyny
początek
F1 ok. N
Siła sprężyny
koniec
F2 ok. N
Nr zamówienia
tarczka montażowa
CADOsp.CenaZamów
K0633.21903Gstalhartowane3M6x0,751433171150,84,512K0344.99  28,39 PLN
K0633.21004Gstalhartowane4M8x11840,52113,561615K0344.90  27,07 PLN
K0633.21105Gstalhartowane5M10x12146,52414,581,3516K0344.91  25,65 PLN
K0633.21206Gstalhartowane6M12x1,52554,72817,791,8618K0344.92  27,73 PLN
K0633.21308Gstalhartowane8M16x1,533723624122,31545K0344.93  32,33 PLN
K0633.21410Gstalhartowane10M20x1,533794024152,81543K0344.94  48,07 PLN
K0633.21412Gstalhartowane12M20x1,533844224182,81551K0344.94  52,88 PLN
K0633.21516Gstalhartowane16M24x2401045030243,22060K0344.95  60,06 PLN
K0633.201903Gstal nierdzewnahartowane3M6x0,751433171150,84,512K0344.99  48,02 PLN
K0633.201004Gstal nierdzewnahartowane4M8x11840,52113,561615K0344.90  45,74 PLN
K0633.201105Gstal nierdzewnahartowane5M10x12146,52414,581,3516K0344.91  43,67 PLN
K0633.201206Gstal nierdzewnahartowane6M12x1,52554,72817,791,8618K0344.92  48,48 PLN
K0633.201308Gstal nierdzewnahartowane8M16x1,533723624122,31545K0344.93  57,53 PLN
K0633.201410Gstal nierdzewnahartowane10M20x1,533794024152,81543K0344.94  86,83 PLN
K0633.201412Gstal nierdzewnahartowane12M20x1,533844224182,81551K0344.94  95,58 PLN
K0633.201516Gstal nierdzewnahartowane16M24x2401045030243,22060K0344.95  108,59 PLN
K0633.211903Gstal nierdzewnaniehartowany3M6x0,751433171150,84,512K0344.99  48,02 PLN
K0633.211004Gstal nierdzewnaniehartowany4M8x11840,52113,561615K0344.90  45,74 PLN
K0633.211105Gstal nierdzewnaniehartowany5M10x12146,52414,581,3516K0344.91  43,67 PLN
K0633.211206Gstal nierdzewnaniehartowany6M12x1,52554,72817,791,8618K0344.92  48,48 PLN
K0633.211308Gstal nierdzewnaniehartowany8M16x1,533723624122,31545K0344.93  57,53 PLN
K0633.211410Gstal nierdzewnaniehartowany10M20x1,533794024152,81543K0344.94  86,83 PLN
K0633.211412Gstal nierdzewnaniehartowany12M20x1,533844224182,81551K0344.94  95,58 PLN
K0633.211516Gstal nierdzewnaniehartowany16M24x2401045030243,22060K0344.95  108,59 PLN

Trzpienie ustalające ze stali lub stali nierdzewnej bez kołnierza, z uchwytem grzybkowym z tworzywa sztucznego, przedłużonym kołkiem ustalającym i przeciwnakrętką

Więcej informacji

Rysunki

Trzpienie ustalające ze stali lub stali nierdzewnej bez kołnierza, z uchwytem grzybkowym z tworzywa sztucznego, przedłużonym kołkiem ustalającym i przeciwnakrętką

Wybór/filtr artykułów

Nr ZamówieniaFormaMateriał
korpusu
Powierzchnia
korpusu
DD1D2LL1L2Skok
S
SWF x 30°Siła sprężyny
początek
F1 ok. N
Siła sprężyny
koniec
F2 ok. N
Nr zamówienia
tarczka montażowa
CADOsp.CenaZamów
K0633.22903Hstalhartowane3M6x0,75143317115100,84,512K0344.99  28,69 PLN
K0633.22004Hstalhartowane4M8x11840,52113,56131615K0344.90  27,48 PLN
K0633.22105Hstalhartowane5M10x12146,52414,58171,3516K0344.91  26,31 PLN
K0633.22206Hstalhartowane6M12x1,52554,72817,79191,8618K0344.92  28,28 PLN
K0633.22308Hstalhartowane8M16x1,53372362412242,31545K0344.93  34,16 PLN
K0633.22410Hstalhartowane10M20x1,53379402415302,81543K0344.94  50,55 PLN
K0633.22412Hstalhartowane12M20x1,53384422418302,81551K0344.94  55,56 PLN
K0633.22516Hstalhartowane16M24x240104503024363,22060K0344.95  63,20 PLN
K0633.202903Hstal nierdzewnahartowane3M6x0,75143317115100,84,512K0344.99  52,57 PLN
K0633.202004Hstal nierdzewnahartowane4M8x11840,52113,56131615K0344.90  50,09 PLN
K0633.202105Hstal nierdzewnahartowane5M10x12146,52414,58171,3516K0344.91  47,76 PLN
K0633.202206Hstal nierdzewnahartowane6M12x1,52554,72817,79191,8618K0344.92  54,09 PLN
K0633.202308Hstal nierdzewnahartowane8M16x1,53372362412242,31545K0344.93  64,26 PLN
K0633.202410Hstal nierdzewnahartowane10M20x1,53379402415302,81543K0344.94  93,96 PLN
K0633.202412Hstal nierdzewnahartowane12M20x1,53384422418302,81551K0344.94  103,32 PLN
K0633.202516Hstal nierdzewnahartowane16M24x240104503024363,22060K0344.95  117,39 PLN
K0633.212903Hstal nierdzewnaniehartowany3M6x0,75143317115100,84,512K0344.99  52,57 PLN
K0633.212004Hstal nierdzewnaniehartowany4M8x11840,52113,56131615K0344.90  50,09 PLN
K0633.212105Hstal nierdzewnaniehartowany5M10x12146,52414,58171,3516K0344.91  47,76 PLN
K0633.212206Hstal nierdzewnaniehartowany6M12x1,52554,72817,79191,8618K0344.92  54,09 PLN
K0633.212308Hstal nierdzewnaniehartowany8M16x1,53372362412242,31545K0344.93  64,26 PLN
K0633.212410Hstal nierdzewnaniehartowany10M20x1,53379402415302,81543K0344.94  93,96 PLN
K0633.212412Hstal nierdzewnaniehartowany12M20x1,53384422418302,81551K0344.94  103,32 PLN
K0633.212516Hstal nierdzewnaniehartowany16M24x240104503024363,22060K0344.95  117,39 PLN
