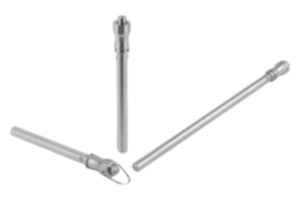

Trzpienie montażowe, nierdzewne

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Zatrzaski, trzpienie ustalające, trzpienie montażowe
    - Trzpienie montażowe
      - Trzpienie montażowe, nierdzewne

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły

OpisMateriał:Uchwyt i przycisk – stal nierdzewna 1.4305.
Sworzeń – stal nierdzewna 1.4305.
Kulki – stal nierdzewna 1.4125.
Sprężyna i pałąk – stal nierdzewna 1.4310.Wersja:Z połyskiem.Wskazówka:Trzpienie montażowe służą do szybkiego, prostego łączenia elementów konstrukcyjnych.
Po naciśnięciu przycisku kulki chowają się i trzpień można wcisnąć w otwory. Po zwolnieniu przycisku kulki bezpiecznie blokują połączenie.

Wytrzymałość na ścinanie podwójne (F) = S · τ aB max.

Dane dotyczące wytrzymałości na ścinanie uwzględniają teoretyczne obciążenie niszczące.
Są to niewiążące wartości orientacyjne, które nie uwzględniają współczynników bezpieczeństwa oraz podawane są przy wykluczeniu jakiejkolwiek odpowiedzialności. Podane wartości służą wyłącznie celom informacyjnym i nie stanowią wiążącej prawnie gwarancji właściwości.

Wartości obciążenia zostały obliczone zgodnie z DIN 50141. Każdy użytkownik musi indywidualnie ustalić, czy trzpień montażowy jest odpowiedni do danego zastosowania.

Wpływ na ustalone wartości mogą mieć różne materiały, w których stosowane są trzpienie montażowe, warunki atmosferyczne, a także zużycie.Wyposażenie:Tuleje mocujące do trzpieni montażowych K0724
Spiralny kabel zabezpieczający K0367
Linki zabezpieczające z pętlą K0367
Kółko z drutu K0367Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0790 Trzpienie montażowe, nierdzewne

170 kB

Rysunki (przegląd ogólny)

Trzpienie montażowe, nierdzewne, forma A

Więcej informacji

Rysunki

Trzpienie montażowe, nierdzewne, forma A

Wybór/filtr artykułów

Nr Zamówienia	Forma	D	D1	D2	D3	L	L1	L2	L5	SW	Otwór ustalający H11	Siła ścinania podwójnego maks.kN	Cena
K0790.001205010	A	11,5	5	5,5	10	10	5,9	25	15,9	11	5	15	59,06 PLN
K0790.001205015	A	11,5	5	5,5	10	15	5,9	25	20,9	11	5	15	59,06 PLN
K0790.001205020	A	11,5	5	5,5	10	20	5,9	25	25,9	11	5	15	59,06 PLN
K0790.001205025	A	11,5	5	5,5	10	25	5,9	25	30,9	11	5	15	59,06 PLN
K0790.001205030	A	11,5	5	5,5	10	30	5,9	25	35,9	11	5	15	62,10 PLN
K0790.001206010	A	11,5	6	6,85	10	10	6,8	25	16,8	11	6	22	59,45 PLN
K0790.001206015	A	11,5	6	6,85	10	15	6,8	25	21,8	11	6	22	59,45 PLN
K0790.001206020	A	11,5	6	6,85	10	20	6,8	25	26,8	11	6	22	59,45 PLN
K0790.001206025	A	11,5	6	6,85	10	25	6,8	25	31,8	11	6	22	59,45 PLN
K0790.001206030	A	11,5	6	6,85	10	30	6,8	25	36,8	11	6	22	65,86 PLN
K0790.001206035	A	11,5	6	6,85	10	35	6,8	25	41,8	11	6	22	65,86 PLN
K0790.001206040	A	11,5	6	6,85	10	40	6,8	25	46,8	11	6	22	65,86 PLN
K0790.001206045	A	11,5	6	6,85	10	45	6,8	25	51,8	11	6	22	65,86 PLN
K0790.001206050	A	11,5	6	6,85	10	50	6,8	25	56,8	11	6	22	65,86 PLN
K0790.001508020	A	15,5	8	9,5	13,5	20	7,8	33	27,8	15	8	38	63,48 PLN
K0790.001508025	A	15,5	8	9,5	13,5	25	7,8	33	32,8	15	8	38	63,48 PLN
K0790.001508030	A	15,5	8	9,5	13,5	30	7,8	33	37,8	15	8	38	70,93 PLN
K0790.001508035	A	15,5	8	9,5	13,5	35	7,8	33	42,8	15	8	38	70,93 PLN
K0790.001508040	A	15,5	8	9,5	13,5	40	7,8	33	47,8	15	8	38	70,93 PLN
K0790.001508045	A	15,5	8	9,5	13,5	45	7,8	33	52,8	15	8	38	70,93 PLN
K0790.001508050	A	15,5	8	9,5	13,5	50	7,8	33	57,8	15	8	38	70,93 PLN
K0790.001510020	A	15,5	10	12	13,5	20	8,9	33	28,9	15	10	60	96,98 PLN
K0790.001510025	A	15,5	10	12	13,5	25	8,9	33	33,9	15	10	60	96,98 PLN
K0790.001510030	A	15,5	10	12	13,5	30	8,9	33	38,9	15	10	60	102,06 PLN
K0790.001510035	A	15,5	10	12	13,5	35	8,9	33	43,9	15	10	60	102,06 PLN
K0790.001510040	A	15,5	10	12	13,5	40	8,9	33	48,9	15	10	60	102,06 PLN
K0790.001510045	A	15,5	10	12	13,5	45	8,9	33	53,9	15	10	60	102,06 PLN
K0790.001510050	A	15,5	10	12	13,5	50	8,9	33	58,9	15	10	60	102,06 PLN
K0790.001510060	A	15,5	10	12	13,5	60	8,9	33	68,9	15	10	60	107,42 PLN
K0790.002112025	A	22	12	14,5	20	25	9,9	39,5	34,9	21	12	86	99,64 PLN
K0790.002112030	A	22	12	14,5	20	30	9,9	39,5	39,9	21	12	86	103,99 PLN
K0790.002112035	A	22	12	14,5	20	35	9,9	39,5	44,9	21	12	86	103,99 PLN
K0790.002112040	A	22	12	14,5	20	40	9,9	39,5	49,9	21	12	86	103,99 PLN
K0790.002112045	A	22	12	14,5	20	45	9,9	39,5	54,9	21	12	86	103,99 PLN
K0790.002112050	A	22	12	14,5	20	50	9,9	39,5	59,9	21	12	86	103,99 PLN
K0790.002112060	A	22	12	14,5	20	60	9,9	39,5	69,9	21	12	86	108,85 PLN
K0790.002112070	A	22	12	14,5	20	70	9,9	39,5	79,9	21	12	86	111,50 PLN
K0790.002112080	A	22	12	14,5	20	80	9,9	39,5	89,9	21	12	86	111,50 PLN
K0790.002116030	A	22	16	19	20	30	13,1	39,5	43,1	21	16	153	176,75 PLN
K0790.002116035	A	22	16	19	20	35	13,1	39,5	48,1	21	16	153	176,75 PLN
K0790.002116040	A	22	16	19	20	40	13,1	39,5	53,1	21	16	153	176,75 PLN
K0790.002116045	A	22	16	19	20	45	13,1	39,5	58,1	21	16	153	176,75 PLN
K0790.002116050	A	22	16	19	20	50	13,1	39,5	63,1	21	16	153	176,75 PLN
K0790.002116060	A	22	16	19	20	60	13,1	39,5	73,1	21	16	153	190,55 PLN
K0790.002116070	A	22	16	19	20	70	13,1	39,5	83,1	21	16	153	190,55 PLN
K0790.002116080	A	22	16	19	20	80	13,1	39,5	93,1	21	16	153	202,31 PLN

Trzpienie montażowe, nierdzewne, forma B

Więcej informacji

Rysunki

Trzpienie montażowe, nierdzewne, forma B

Wybór/filtr artykułów

Nr Zamówienia	Forma	D	D1	D2	D3	D4	L	L1	L2	L3	L4	L5	SW	Otwór ustalający H11	Siła ścinania podwójnego maks.kN	Cena
K0790.101205010	B	11,5	5	5,5	10	18,3	10	5,9	25	34,6	16,6	15,9	11	5	15	62,48 PLN
K0790.101205015	B	11,5	5	5,5	10	18,3	15	5,9	25	34,6	16,6	20,9	11	5	15	62,48 PLN
K0790.101205020	B	11,5	5	5,5	10	18,3	20	5,9	25	34,6	16,6	25,9	11	5	15	62,48 PLN
K0790.101205025	B	11,5	5	5,5	10	18,3	25	5,9	25	34,6	16,6	30,9	11	5	15	62,48 PLN
K0790.101205030	B	11,5	5	5,5	10	18,3	30	5,9	25	34,6	16,6	35,9	11	5	15	65,52 PLN
K0790.101206010	B	11,5	6	6,85	10	18,3	10	6,8	25	34,6	16,6	16,8	11	6	22	62,87 PLN
K0790.101206015	B	11,5	6	6,85	10	18,3	15	6,8	25	34,6	16,6	21,8	11	6	22	62,87 PLN
K0790.101206020	B	11,5	6	6,85	10	18,3	20	6,8	25	34,6	16,6	26,8	11	6	22	62,87 PLN
K0790.101206025	B	11,5	6	6,85	10	18,3	25	6,8	25	34,6	16,6	31,8	11	6	22	62,87 PLN
K0790.101206030	B	11,5	6	6,85	10	18,3	30	6,8	25	34,6	16,6	36,8	11	6	22	69,34 PLN
K0790.101206035	B	11,5	6	6,85	10	18,3	35	6,8	25	34,6	16,6	41,8	11	6	22	69,34 PLN
K0790.101206040	B	11,5	6	6,85	10	18,3	40	6,8	25	34,6	16,6	46,8	11	6	22	69,34 PLN
K0790.101206045	B	11,5	6	6,85	10	18,3	45	6,8	25	34,6	16,6	51,8	11	6	22	69,34 PLN
K0790.101206050	B	11,5	6	6,85	10	18,3	50	6,8	25	34,6	16,6	56,8	11	6	22	69,34 PLN
K0790.101508020	B	15,5	8	9,5	13,5	24	20	7,8	33	46,7	22,7	27,8	15	8	38	66,96 PLN
K0790.101508025	B	15,5	8	9,5	13,5	24	25	7,8	33	46,7	22,7	32,8	15	8	38	66,96 PLN
K0790.101508030	B	15,5	8	9,5	13,5	24	30	7,8	33	46,7	22,7	37,8	15	8	38	74,30 PLN
K0790.101508035	B	15,5	8	9,5	13,5	24	35	7,8	33	46,7	22,7	42,8	15	8	38	74,30 PLN
K0790.101508040	B	15,5	8	9,5	13,5	24	40	7,8	33	46,7	22,7	47,8	15	8	38	74,30 PLN
K0790.101508045	B	15,5	8	9,5	13,5	24	45	7,8	33	46,7	22,7	52,8	15	8	38	74,30 PLN
K0790.101508050	B	15,5	8	9,5	13,5	24	50	7,8	33	46,7	22,7	57,8	15	8	38	74,30 PLN
K0790.101510020	B	15,5	10	12	13,5	24	20	8,9	33	46,7	22,7	28,9	15	10	60	100,36 PLN
K0790.101510025	B	15,5	10	12	13,5	24	25	8,9	33	46,7	22,7	33,9	15	10	60	100,36 PLN
K0790.101510030	B	15,5	10	12	13,5	24	30	8,9	33	46,7	22,7	38,9	15	10	60	105,37 PLN
K0790.101510035	B	15,5	10	12	13,5	24	35	8,9	33	46,7	22,7	43,9	15	10	60	105,37 PLN
K0790.101510040	B	15,5	10	12	13,5	24	40	8,9	33	46,7	22,7	48,9	15	10	60	105,37 PLN
K0790.101510045	B	15,5	10	12	13,5	24	45	8,9	33	46,7	22,7	53,9	15	10	60	105,37 PLN
K0790.101510050	B	15,5	10	12	13,5	24	50	8,9	33	46,7	22,7	58,9	15	10	60	105,37 PLN
K0790.101510060	B	15,5	10	12	13,5	24	60	8,9	33	46,7	22,7	68,9	15	10	60	110,78 PLN
K0790.102112025	B	22	12	14,5	20	33	25	9,9	39,5	59,3	30,3	34,9	21	12	86	103,01 PLN
K0790.102112030	B	22	12	14,5	20	33	30	9,9	39,5	59,3	30,3	39,9	21	12	86	107,42 PLN
K0790.102112035	B	22	12	14,5	20	33	35	9,9	39,5	59,3	30,3	44,9	21	12	86	107,42 PLN
K0790.102112040	B	22	12	14,5	20	33	40	9,9	39,5	59,3	30,3	49,9	21	12	86	107,42 PLN
K0790.102112045	B	22	12	14,5	20	33	45	9,9	39,5	59,3	30,3	54,9	21	12	86	107,42 PLN
K0790.102112050	B	22	12	14,5	20	33	50	9,9	39,5	59,3	30,3	59,9	21	12	86	107,42 PLN
K0790.102112060	B	22	12	14,5	20	33	60	9,9	39,5	59,3	30,3	69,9	21	12	86	112,12 PLN
K0790.102112070	B	22	12	14,5	20	33	70	9,9	39,5	59,3	30,3	79,9	21	12	86	114,88 PLN
K0790.102112080	B	22	12	14,5	20	33	80	9,9	39,5	59,3	30,3	89,9	21	12	86	114,88 PLN
K0790.102116030	B	22	16	19	20	33	30	13,1	39,5	59,3	30,3	43,1	21	16	153	180,06 PLN
K0790.102116035	B	22	16	19	20	33	35	13,1	39,5	59,3	30,3	48,1	21	16	153	180,06 PLN
K0790.102116040	B	22	16	19	20	33	40	13,1	39,5	59,3	30,3	53,1	21	16	153	180,06 PLN
K0790.102116045	B	22	16	19	20	33	45	13,1	39,5	59,3	30,3	58,1	21	16	153	180,06 PLN
K0790.102116050	B	22	16	19	20	33	50	13,1	39,5	59,3	30,3	63,1	21	16	153	180,06 PLN
K0790.102116060	B	22	16	19	20	33	60	13,1	39,5	59,3	30,3	73,1	21	16	153	193,86 PLN
K0790.102116070	B	22	16	19	20	33	70	13,1	39,5	59,3	30,3	83,1	21	16	153	193,86 PLN
K0790.102116080	B	22	16	19	20	33	80	13,1	39,5	59,3	30,3	93,1	21	16	153	205,79 PLN
