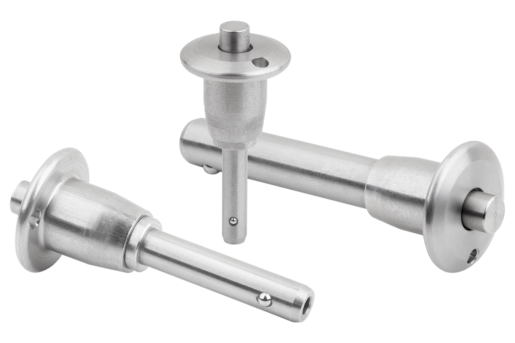

Trzpienie montażowe z uchwytem grzybkowym ze stali nierdzewnej
K0641

Trzpienie montażowe z uchwytem grzybkowym ze stali nierdzewnej

powrót

Opis artykułu/ilustracje produktu

OpisMateriał:Trzpień – stal nierdzewna 1.4542.
Grzybek i przycisk – stal nierdzewna 1.4305.
Kulki – stal nierdzewna 1.4125.
Sprężyna – stal nierdzewna.
Wersja:Trzpień hartowany min. 40 HRC i pasywowany.
Przyciski pasywowane.
Kulki hartowane 58 +4 HRC i pasywowane.
Sprężyna pasywowana.

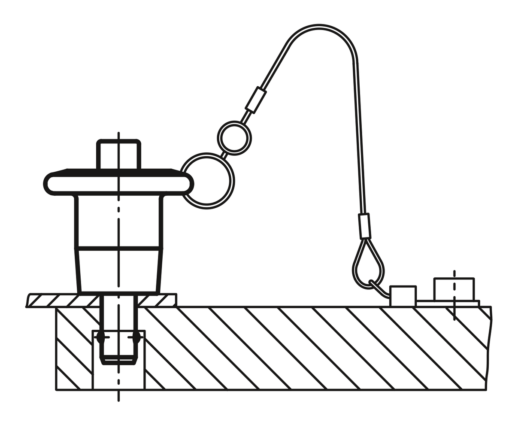

Wskazówka:Trzpienie montażowe służą do szybkiego, prostego łączenia części i przedmiotów obrabianych. Po naciśnięciu przycisku kulki chowają się, co umożliwia zamocowanie łączonych elementów. Po zwolnieniu przycisku kulki bezpiecznie blokują połączenie. Trzpienie montażowe w razie potrzeby można wyposażyć w linkę zabezpieczającą.

Wytrzymałość na ścinanie podwójne (F) = S · τ aB max.

Dane dotyczące wytrzymałości na ścinanie uwzględniają teoretyczne obciążenie niszczące.
Są to niewiążące wartości orientacyjne, które nie uwzględniają współczynników bezpieczeństwa oraz podawane są przy wykluczeniu jakiejkolwiek odpowiedzialności. Podane wartości służą wyłącznie celom informacyjnym i nie stanowią wiążącej prawnie gwarancji właściwości.

Wartości obciążenia zostały obliczone zgodnie z DIN 50141. Każdy użytkownik musi indywidualnie ustalić, czy trzpień montażowy jest odpowiedni do danego zastosowania.

Wpływ na ustalone wartości mogą mieć różne materiały, w których stosowane są trzpienie montażowe, warunki atmosferyczne, a także zużycie.

Trzpienie montażowe o średnicach 5 i 6 mm są umieszczone między sworzniem a uchwytem z kołnierzem.
Wyposażenie:Tuleje mocujące do trzpieni montażowych K0724
Spiralny kabel zabezpieczający K0367
Linki zabezpieczające z pętlą K0367
Kółko z drutu K0367
Cechy szczególne:
Stal nierdzewnaRoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0641 Trzpienie montażowe z uchwytem grzybkowym ze stali nierdzewnej 206 kB

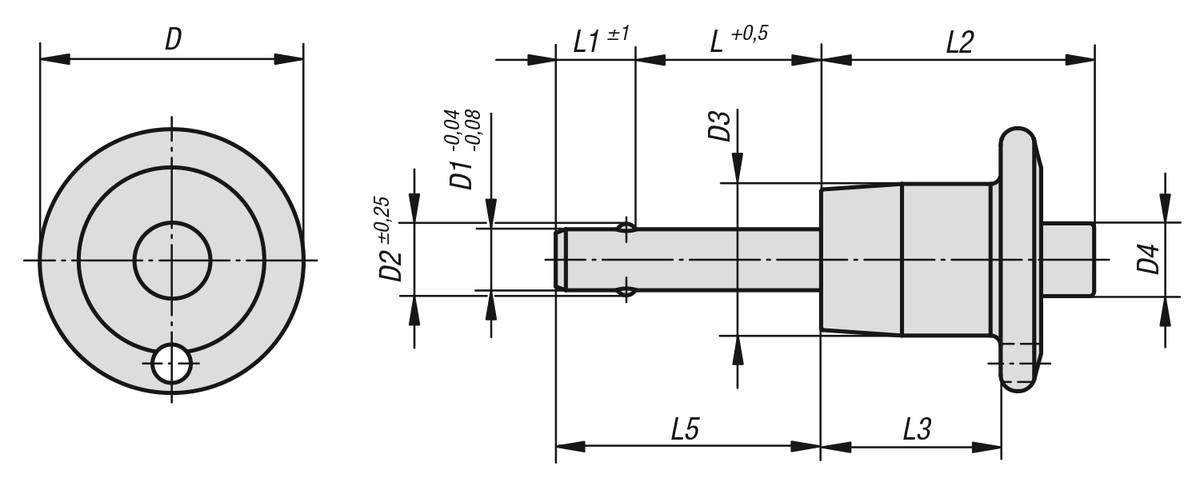

Rysunki

Trzpienie montażowe z uchwytem grzybkowym ze stali nierdzewnej

Wybór/filtr artykułów

Nr ZamówieniaDD1D2D3D4LL1L2L3L5Otwór
ustalający
H11
Siła ścinania
podwójnego
maks.kN
CADOsp.CenaZamów
K0641.0210501020,655,5411,95,810623,41616524,4  123,82 PLN
K0641.0210501520,655,5411,95,815623,41621524,4  123,82 PLN
K0641.0210502020,655,5411,95,820623,41626524,4  123,82 PLN
K0641.0210502520,655,5411,95,825623,41631524,4  123,82 PLN
K0641.0210503020,655,5411,95,830623,41636524,4  126,35 PLN
K0641.0210503520,655,5411,95,835623,41641524,4  126,35 PLN
K0641.0210504020,655,5411,95,840623,41646524,4  126,35 PLN
K0641.0210505020,655,5411,95,850623,41656524,4  127,30 PLN
K0641.0210506020,655,5411,95,860623,41666524,4  141,37 PLN
K0641.0210507020,655,5411,95,870623,41676524,4  141,37 PLN
K0641.0210601020,666,9911,95,810723,41617635,64  114,54 PLN
K0641.0210601520,666,9911,95,815723,41622635,64  114,54 PLN
K0641.0210602020,666,9911,95,820723,41627635,64  123,16 PLN
K0641.0210602520,666,9911,95,825723,41632635,64  123,16 PLN
K0641.0210603020,666,9911,95,830723,41637635,64  130,38 PLN
K0641.0210603520,666,9911,95,835723,41642635,64  130,38 PLN
K0641.0210604020,666,9911,95,840723,41647635,64  130,38 PLN
K0641.0210605020,666,9911,95,850723,41657635,64  137,51 PLN
K0641.0210606020,666,9911,95,860723,41667635,64  142,63 PLN
K0641.0210607020,666,9911,95,870723,41677635,64  142,63 PLN
K0641.0210608020,666,9911,95,880723,41687635,64  142,63 PLN
K0641.0210801020,689,4211,95,810823,41618863,8  131,48 PLN
K0641.0210801520,689,4211,95,815823,41623863,8  131,48 PLN
K0641.0210802020,689,4211,95,820823,41628863,8  131,48 PLN
K0641.0210802520,689,4211,95,825823,41633863,8  131,48 PLN
K0641.0210803020,689,4211,95,830823,41638863,8  141,42 PLN
K0641.0210803520,689,4211,95,835823,41643863,8  141,42 PLN
K0641.0210804020,689,4211,95,840823,41648863,8  150,97 PLN
K0641.0210805020,689,4211,95,850823,41658863,8  150,97 PLN
K0641.0210806020,689,4211,95,860823,41668863,8  161,18 PLN
K0641.0210807020,689,4211,95,870823,41678863,8  161,18 PLN
K0641.0210808020,689,4211,95,880823,41688863,8  161,18 PLN
K0641.0251001525,41011,8614,27,415925,717,82410100,1  140,76 PLN
K0641.0251002025,41011,8614,27,420925,717,82910100,1  140,76 PLN
K0641.0251002525,41011,8614,27,425925,717,83410100,1  140,76 PLN
K0641.0251003025,41011,8614,27,430925,717,83910100,1  157,54 PLN
K0641.0251003525,41011,8614,27,435925,717,84410100,1  157,54 PLN
K0641.0251004025,41011,8614,27,440925,717,84910100,1  157,54 PLN
K0641.0251005025,41011,8614,27,450925,717,85910100,1  157,54 PLN
K0641.0251006025,41011,8614,27,460925,717,86910100,1  184,20 PLN
K0641.0251007025,41011,8614,27,470925,717,87910100,1  184,20 PLN
K0641.0251008025,41011,8614,27,480925,717,88910100,1  184,20 PLN
K0641.0251009025,41011,8614,27,490925,717,89910100,1  191,10 PLN
K0641.0251010025,41011,8614,27,4100925,717,810910100,1  191,10 PLN
K0641.0351202034,71214,4518,310,7201032,321,63012144,06  181,82 PLN
K0641.0351202534,71214,4518,310,7251032,321,63512144,06  181,82 PLN
K0641.0351203034,71214,4518,310,7301032,321,64012144,06  198,50 PLN
K0641.0351203534,71214,4518,310,7351032,321,64512144,06  198,50 PLN
K0641.0351204034,71214,4518,310,7401032,321,65012144,06  198,50 PLN
K0641.0351205034,71214,4518,310,7501032,321,66012144,06  230,74 PLN
K0641.0351206034,71214,4518,310,7601032,321,67012144,06  230,74 PLN
K0641.0351207034,71214,4518,310,7701032,321,68012144,06  230,74 PLN
K0641.0351208034,71214,4518,310,7801032,321,69012144,06  230,74 PLN
K0641.0351209034,71214,4518,310,7901032,321,610012144,06  270,37 PLN
K0641.0351210034,71214,4518,310,71001032,321,611012144,06  270,37 PLN
