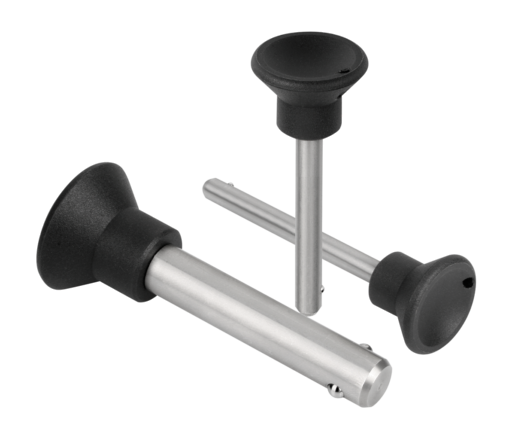

K0365Trzpienie montażowe |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Uchwyt – termoplast.
Części stalowe – nierdzewne.Wersja:Uchwyt czarny.
Stal nierdzewna z połyskiem.Wskazówka:Trzpienie montażowe służą do szybkiego, prostego łączenia części i przedmiotów obrabianych.
Siła ścinania podwójnego (F) = S · τ aB maks.Wyposażenie:Tuleje mocujące do trzpieni montażowych K0724
Spiralny kabel zabezpieczający K0367
Linki zabezpieczające z pętlą K0367
Kółko z drutu K0367Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|

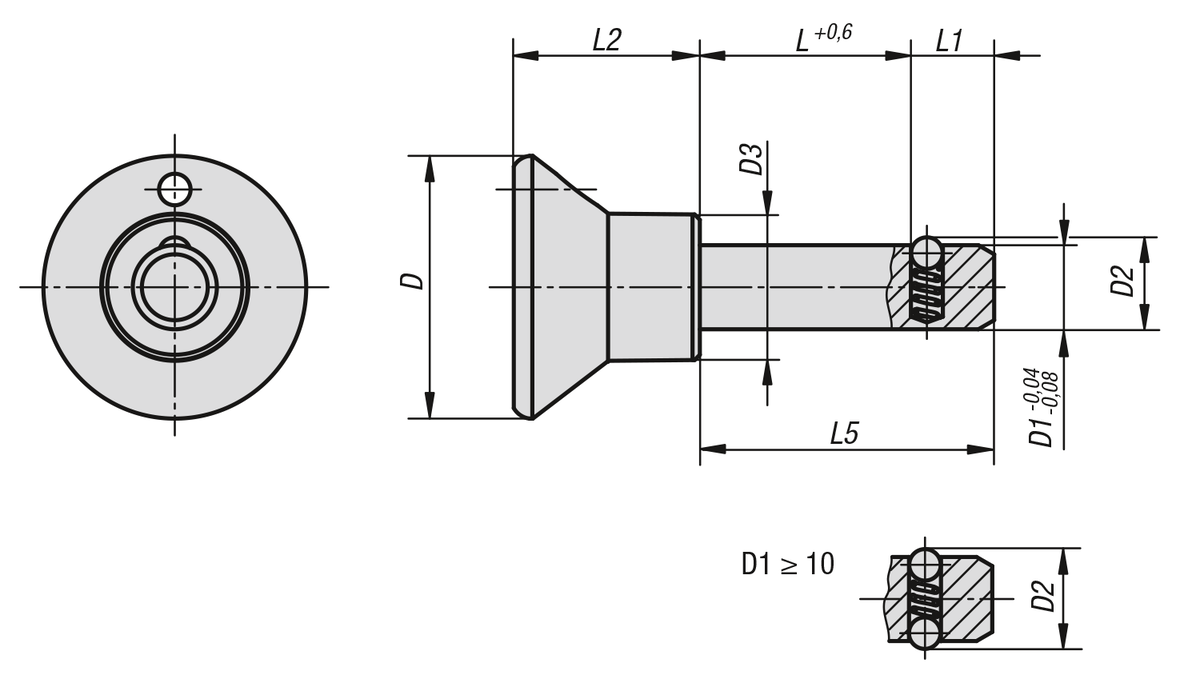

| Nr Zamówienia | D | D1 | D2 | D3 | L | L1 | L2 | L5 | Otwór
ustalający
H11 | Siła ścinania
podwójnego
maks.kN | CAD | Osp. | Cena | Zamów |
|---|
| K0365.2506010 | 25 | 6 | 6,5 | 14 | 10 | 7 | 17,7 | 17 | 6 | 22 |  |  | 51,12 PLN | | | K0365.2506015 | 25 | 6 | 6,5 | 14 | 15 | 7 | 17,7 | 22 | 6 | 22 | | | 52,66 PLN | | | K0365.2506020 | 25 | 6 | 6,5 | 14 | 20 | 7 | 17,7 | 27 | 6 | 22 | | | 53,82 PLN | | | K0365.2506025 | 25 | 6 | 6,5 | 14 | 25 | 7 | 17,7 | 32 | 6 | 22 | | | 54,48 PLN | | | K0365.2506030 | 25 | 6 | 6,5 | 14 | 30 | 7 | 17,7 | 37 | 6 | 22 | | | 55,97 PLN | | | K0365.2506040 | 25 | 6 | 6,5 | 14 | 40 | 7 | 17,7 | 47 | 6 | 22 | | | 57,41 PLN | | | K0365.2506050 | 25 | 6 | 6,5 | 14 | 50 | 7 | 17,7 | 57 | 6 | 22 | | | 58,96 PLN | | | K0365.2508015 | 25 | 8 | 8,75 | 14 | 15 | 8 | 17,7 | 23 | 8 | 38 | | | 53,82 PLN | | | K0365.2508020 | 25 | 8 | 8,75 | 14 | 20 | 8 | 17,7 | 28 | 8 | 38 | | | 54,48 PLN | | | K0365.2508025 | 25 | 8 | 8,75 | 14 | 25 | 8 | 17,7 | 33 | 8 | 38 | | | 55,97 PLN | | | K0365.2508030 | 25 | 8 | 8,75 | 14 | 30 | 8 | 17,7 | 38 | 8 | 38 | | | 57,41 PLN | | | K0365.2508040 | 25 | 8 | 8,75 | 14 | 40 | 8 | 17,7 | 48 | 8 | 38 | | | 58,96 PLN | | | K0365.2508050 | 25 | 8 | 8,75 | 14 | 50 | 8 | 17,7 | 58 | 8 | 38 | | | 60,44 PLN | | | K0365.3310015 | 33 | 10 | 12 | 19 | 15 | 9 | 24 | 24 | 10 | 60 | | | 66,35 PLN | | | K0365.3310020 | 33 | 10 | 12 | 19 | 20 | 9 | 24 | 29 | 10 | 60 | | | 67,90 PLN | | | K0365.3310025 | 33 | 10 | 12 | 19 | 25 | 9 | 24 | 34 | 10 | 60 | | | 69,38 PLN | | | K0365.3310030 | 33 | 10 | 12 | 19 | 30 | 9 | 24 | 39 | 10 | 60 | | | 70,87 PLN | | | K0365.3310040 | 33 | 10 | 12 | 19 | 40 | 9 | 24 | 49 | 10 | 60 | | | 72,25 PLN | | | K0365.3310050 | 33 | 10 | 12 | 19 | 50 | 9 | 24 | 59 | 10 | 60 | | | 73,86 PLN | | | K0365.3312020 | 33 | 12 | 14,5 | 19 | 20 | 10 | 24 | 30 | 12 | 86 | | | 76,45 PLN | | | K0365.3312030 | 33 | 12 | 14,5 | 19 | 30 | 10 | 24 | 40 | 12 | 86 | | | 79,38 PLN | | | K0365.3312040 | 33 | 12 | 14,5 | 19 | 40 | 10 | 24 | 50 | 12 | 86 | | | 83,84 PLN | | | K0365.3312050 | 33 | 12 | 14,5 | 19 | 50 | 10 | 24 | 60 | 12 | 86 | | | 87,66 PLN | |
