Trzpienie montażowe z kolkiem z drutu

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Zatrzaski, trzpienie ustalające, trzpienie montażowe
    - Trzpienie montażowe
      - Trzpienie montażowe z kolkiem z drutu

Opis artykułu/ilustracje produktu

OpisMateriał:Trzpień ze stali.
Kółka z drutu ze stali nierdzewnej.Wersja:Trzpień ocynkowany.
Kółko z drutu niepowlekane.Wskazówka:Trzpienie montażowe służą do szybkiego, prostego łączenia części i przedmiotów obrabianych.
Siła ścinania podwójnego (F) = S · τ aB max.

Trzpienie montażowe z kółkiem z drutu stanowią tańszą alternatywę w stosunku do pozostałych trzpieni montażowych.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0365 Trzpienie montażowe z kolkiem z drutu

141 kB

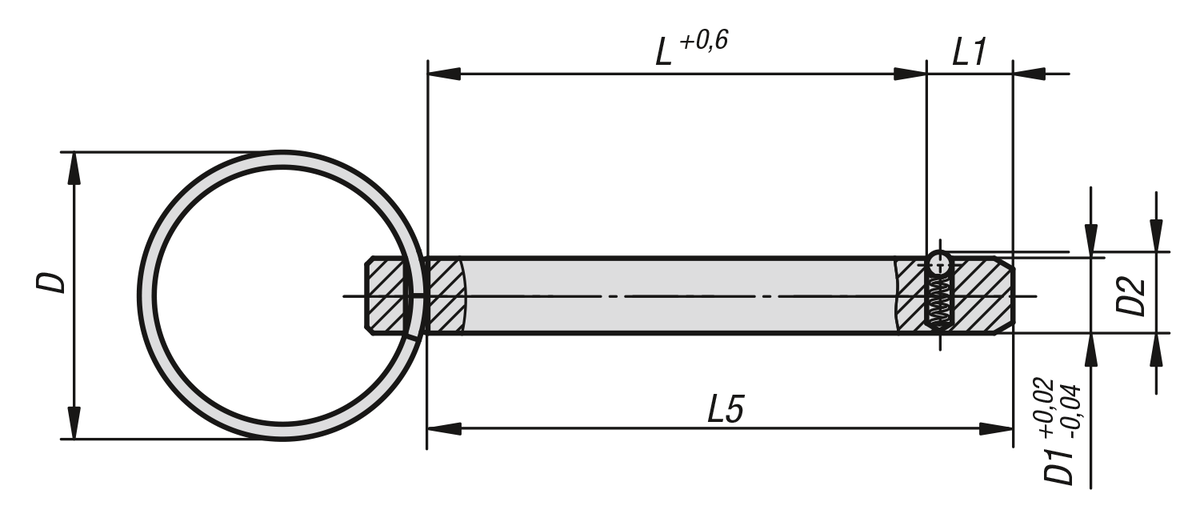

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	D	D1	D2	L	L1	L5	Siła ścinania podwójnego maks.kN	Cena
K0365.102306015	23	6	6,5	15	7	22	22	21,86 PLN
K0365.102306020	23	6	6,5	20	7	27	22	22,36 PLN
K0365.102306030	23	6	6,5	30	7	37	22	22,85 PLN
K0365.102306040	23	6	6,5	40	7	47	22	23,52 PLN
K0365.102808030	28	8	8,8	30	8	38	38	22,85 PLN
K0365.102808040	28	8	8,8	40	8	48	38	23,52 PLN
K0365.102808050	28	8	8,8	50	8	58	38	24,23 PLN
