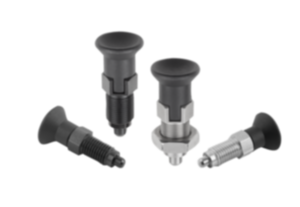

Trzpienie ustalające precyzyjne z czopem walcowym
K0736

Trzpienie ustalające precyzyjne z czopem walcowym

powrót

Opis artykułu/ilustracje produktu

OpisMateriał:Wersja stalowa:
Trzpień ustalający hartowany: Klasa wytrzymałości 5.8.

Wersja nierdzewna:
Trzpień ustalający hartowany:
Tulejka gwintowana – stal 1.4305. Trzpień ustalający – stal 1.4034.

Uchwyt grzybkowy – termoplast, ciemnoszary.
Wersja:Wersja stalowa:
Trzpień ustalający hartowany, szlifowany i oksydowany.

Wersja nierdzewna:
Trzpień ustalający hartowany i szlifowany, niepowlekany.

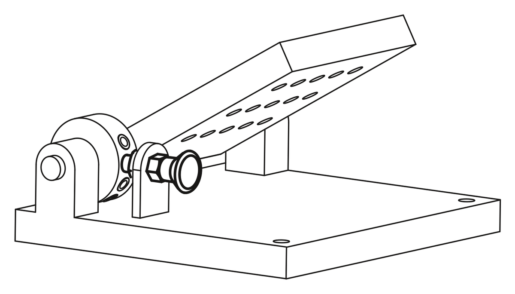

Wskazówka:Trzpienie ustalające precyzyjne cechuje najwyższa jakość wykonania. Ponadto tulejka gwintowana posiada wbudowany element centrujący, zapewniający większą dokładność pozycjonowania. Trzpienie ustalające znajdują zastosowanie tam, gdzie trzeba zapobiec przesuwaniu się części z powodu sił poprzecznych i wymagana jest większa dokładność pozycjonowania. Ruch do następnej pozycji możliwy jest dopiero po ręcznym odciągnięciu trzpienia. Przy dużym obciążeniu siłami poprzecznymi należy wykorzystać nasadkę centrującą.
Montaż:W przypadku zastosowania opcji centrowania tulejki gwintowanej zaleca się, aby pasowanie elementu ustalającego wykonać przed wycięciem gwintu.Na zapytanie:Wykonania specjalne i pierścienie dystansowe.Wyposażenie:Odpowiednia tulejka cylindryczna K0736.
Nakrętka zabezpieczająca K0700….
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0736 Trzpienie ustalające precyzyjne z czopem walcowym 292 kB

Rysunki (przegląd ogólny)

Trzpienie ustalające precyzyjne z czopem walcowym

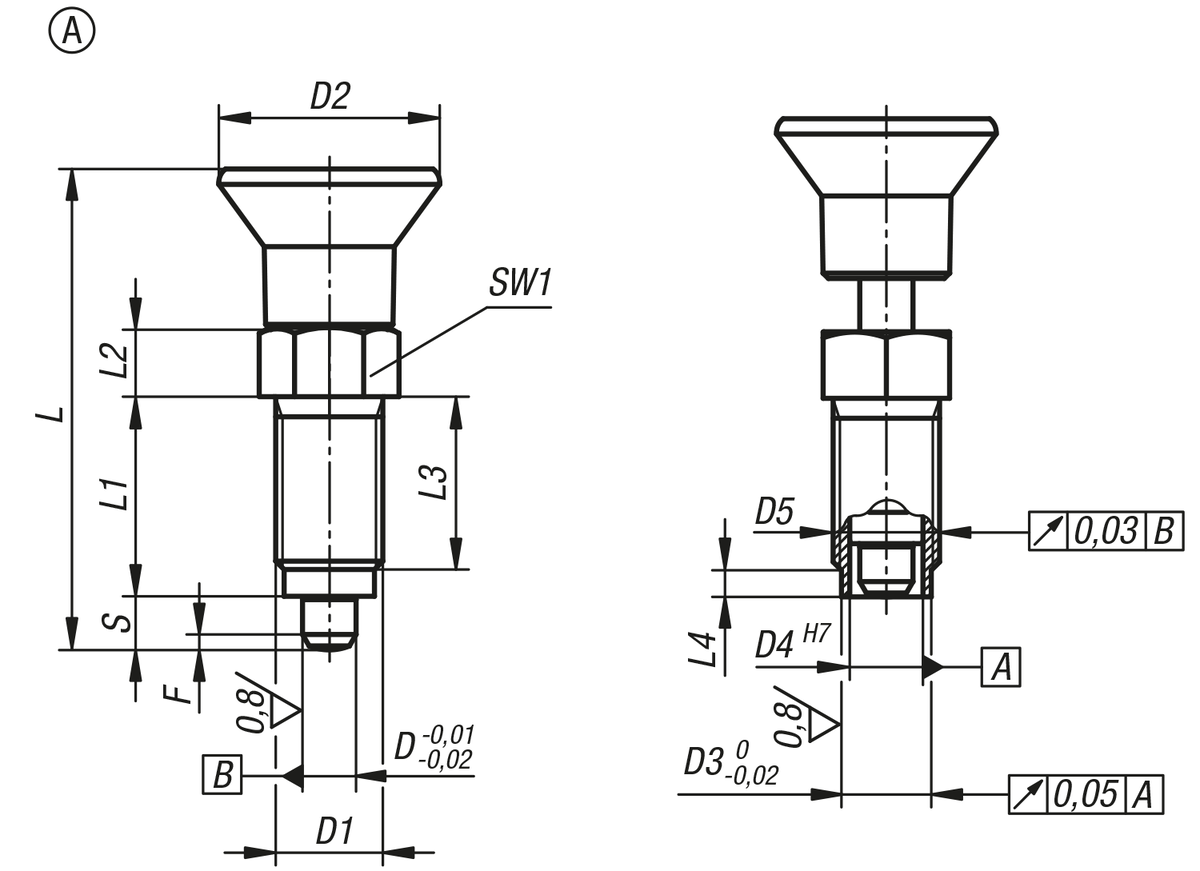

Trzpienie ustalające precyzyjne z czopem walcowym, forma A

Więcej informacji

Rysunki

Trzpienie ustalające precyzyjne z czopem walcowym, forma A

Wybór/filtr artykułów

Nr ZamówieniaFormaMateriał
korpusu
DD1D2D3D4D5LL1L2L3L4HSW1F x 30°Siła sprężyny
początek
F1 ok. N
Siła sprężyny
koniec
F2 ok. N
CADOsp.CenaZamów
K0736.41105Astal5M10x121866 -0,01/-0,0243,5177153-131,3512  58,78 PLN
K0736.41206Astal6M12x1,525108,58,5 -0,01/-0,0351,7208173-141,8614  65,25 PLN
K0736.41308Astal8M16x1,53313,51111 -0,01/-0,03682610234-192,31535  84,04 PLN
K0736.41410Astal10M20x1,533171111 -0,01/-0,03742812254-222,81534  111,89 PLN
K0736.401105Astal nierdzewna5M10x121866 -0,01/-0,0243,5177153-131,3512  88,18 PLN
K0736.401206Astal nierdzewna6M12x1,525108,58,5 -0,01/-0,0351,7208173-141,8614  97,90 PLN
K0736.401308Astal nierdzewna8M16x1,53313,51111 -0,01/-0,03682610234-192,31535  121,84 PLN
K0736.401410Astal nierdzewna10M20x1,533171111 -0,01/-0,03742812254-222,81534  162,27 PLN

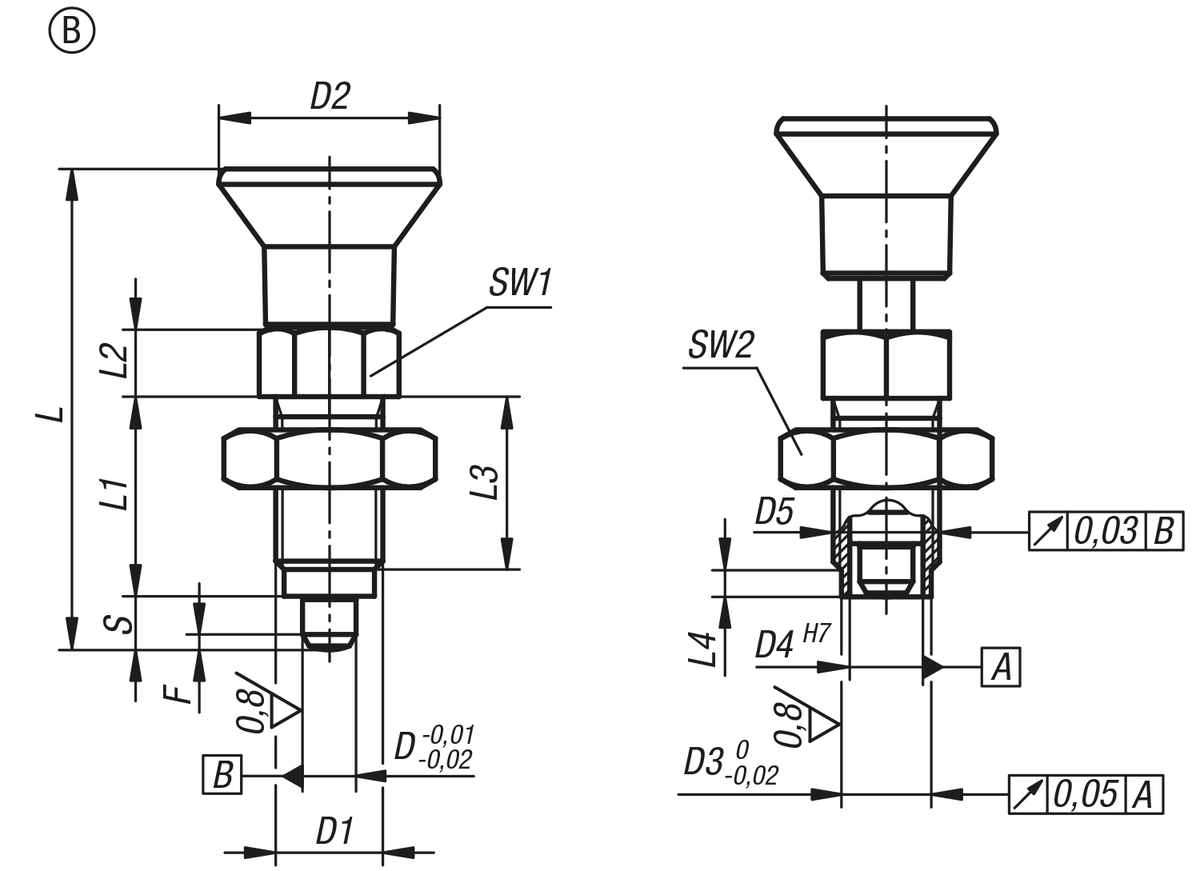

Trzpień ustalający precyzyjny z czopem walcowym, forma B

Więcej informacji

Rysunki

Trzpień ustalający precyzyjny z czopem walcowym, forma B

Wybór/filtr artykułów

Nr ZamówieniaFormaMateriał
korpusu
DD1D2D3D4D5LL1L2L3L4HSW1SW2F x 30°Siła sprężyny
początek
F1 ok. N
Siła sprężyny
koniec
F2 ok. N
CADOsp.CenaZamów
K0736.42105Bstal5M10x121866 -0,01/-0,0243,5177153-13171,3512 59,27 PLN
K0736.42206Bstal6M12x1,525108,58,5 -0,01/-0,0351,7208173-14191,8614 65,74 PLN
K0736.42308Bstal8M16x1,53313,51111 -0,01/-0,03682610234-19242,31535 84,48 PLN
K0736.42410Bstal10M20x1,533171111 -0,01/-0,03742812254-22302,81534 112,38 PLN
K0736.402105Bstal nierdzewna5M10x121866 -0,01/-0,0243,5177153-13171,3512 88,62 PLN
K0736.402206Bstal nierdzewna6M12x1,525108,58,5 -0,01/-0,0351,7208173-14191,8614 98,34 PLN
K0736.402308Bstal nierdzewna8M16x1,53313,51111 -0,01/-0,03682610234-19242,31535 122,32 PLN
K0736.402410Bstal nierdzewna10M20x1,533171111 -0,01/-0,03742812254-22302,81534 162,76 PLN

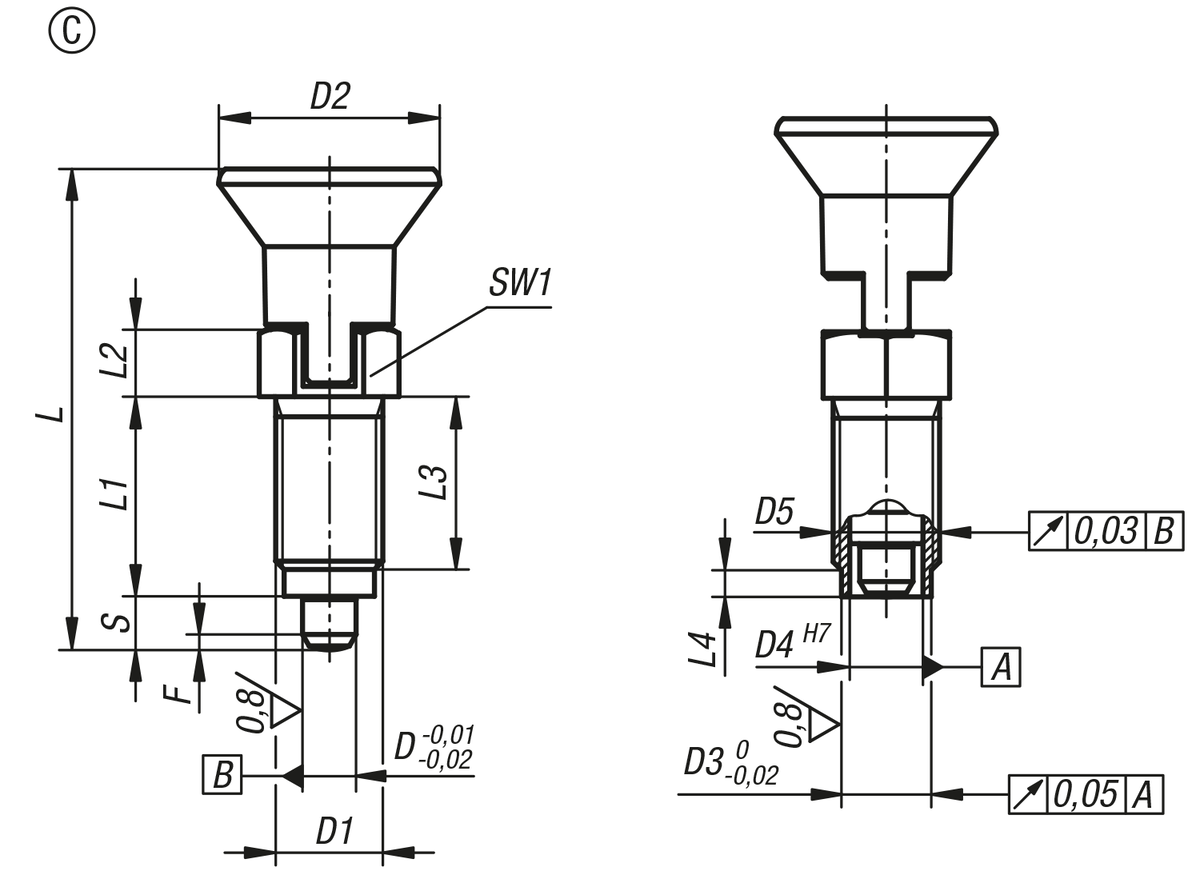

Trzpienie ustalające precyzyjne z czopem walcowym, forma C

Więcej informacji

Rysunki

Trzpienie ustalające precyzyjne z czopem walcowym, forma C

Wybór/filtr artykułów

Nr ZamówieniaFormaMateriał
korpusu
DD1D2D3D4D5LL1L2L3L4HSW1F x 30°Siła sprężyny
początek
F1 ok. N
Siła sprężyny
koniec
F2 ok. N
CADOsp.CenaZamów
K0736.43105Cstal5M10x121866 -0,01/-0,0243,5177153-131,3512 64,68 PLN
K0736.43206Cstal6M12x1,525108,58,5 -0,01/-0,0351,7208173-141,8614 71,15 PLN
K0736.43308Cstal8M16x1,53313,51111 -0,01/-0,03682610234-192,31535 89,94 PLN
K0736.43410Cstal10M20x1,533171111 -0,01/-0,03742812254-222,81534 117,79 PLN
K0736.403105Cstal nierdzewna5M10x121866 -0,01/-0,0243,5177153-131,3512 94,03 PLN
K0736.403206Cstal nierdzewna6M12x1,525108,58,5 -0,01/-0,0351,7208173-141,8614 103,75 PLN
K0736.403308Cstal nierdzewna8M16x1,53313,51111 -0,01/-0,03682610234-192,31535 127,73 PLN
K0736.403410Cstal nierdzewna10M20x1,533171111 -0,01/-0,03742812254-222,81534 168,17 PLN

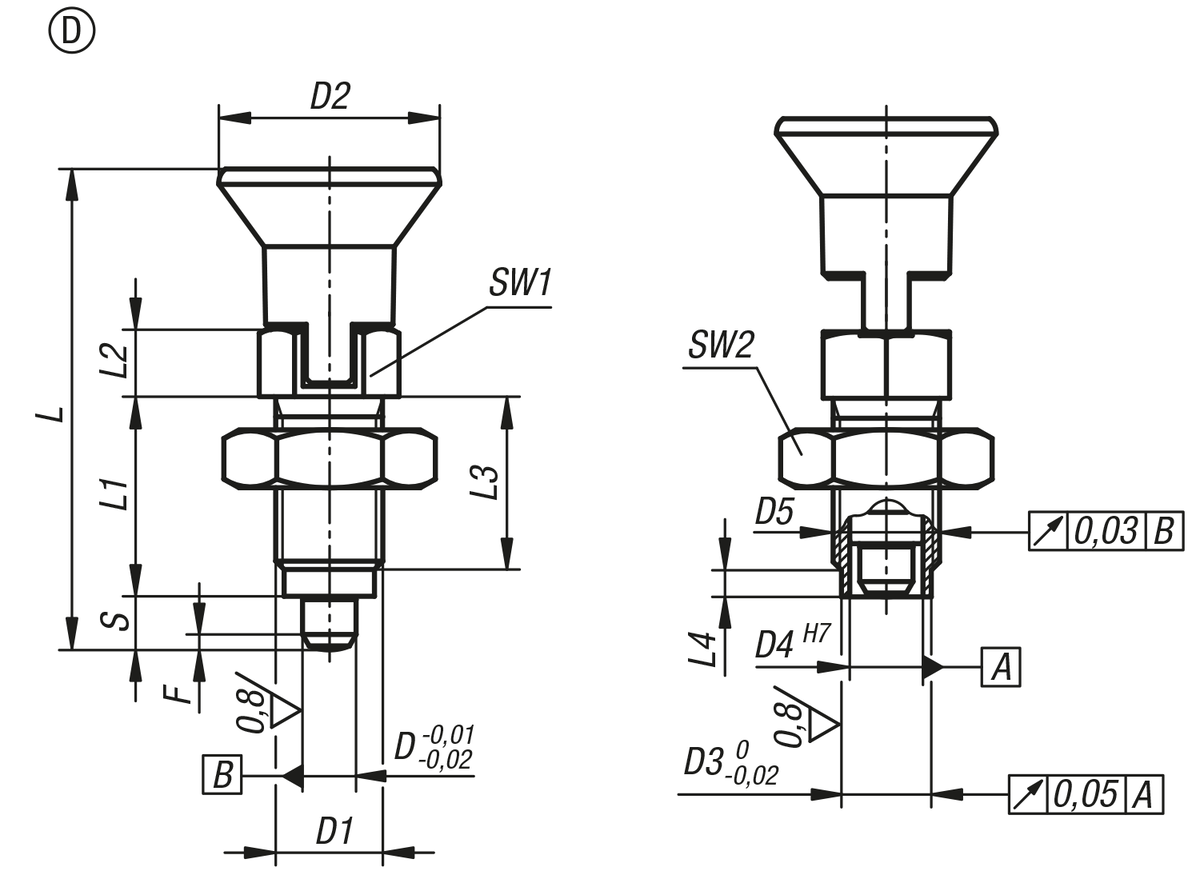

Trzpienie ustalające precyzyjne z czopem walcowym, forma D

Więcej informacji

Rysunki

Trzpienie ustalające precyzyjne z czopem walcowym, forma D

Wybór/filtr artykułów

Nr ZamówieniaFormaMateriał
korpusu
DD1D2D3D4D5LL1L2L3L4HSW1SW2F x 30°Siła sprężyny
początek
F1 ok. N
Siła sprężyny
koniec
F2 ok. N
CADOsp.CenaZamów
K0736.44105Dstal5M10x121866 -0,01/-0,0243,5177153-13171,3512 65,12 PLN
K0736.44206Dstal6M12x1,525108,58,5 -0,01/-0,0351,7208173-14191,8614 71,59 PLN
K0736.44308Dstal8M16x1,53313,51111 -0,01/-0,03682610234-19242,31535 90,38 PLN
K0736.44410Dstal10M20x1,533171111 -0,01/-0,03742812254-22302,81534 118,23 PLN
K0736.404105Dstal nierdzewna5M10x121866 -0,01/-0,0243,5177153-13171,3512 94,47 PLN
K0736.404206Dstal nierdzewna6M12x1,525108,58,5 -0,01/-0,0351,7208173-14191,8614 104,24 PLN
K0736.404308Dstal nierdzewna8M16x1,53313,51111 -0,01/-0,03682610234-19242,31535 128,17 PLN
K0736.404410Dstal nierdzewna10M20x1,533171111 -0,01/-0,03742812254-22302,81534 168,61 PLN
