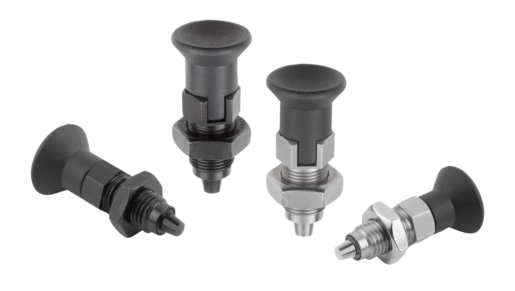

Premium - trzpienie ustalające ze stali lub stali nierdzewnej z uchwytem grzybkowym z tworzywa sztucznego i stożkowym kołkiem ustalającym
K0736

Premium - trzpienie ustalające ze stali lub stali nierdzewnej z...

powrót

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły
OpisMateriał:Wersja stalowa:
Trzpień ustalający hartowany: Klasa wytrzymałości 5.8.

Wersja nierdzewna:
Trzpień ustalający hartowany:
Tulejka gwintowana – stal 1.4305. Trzpień ustalający – stal 1.4034.

Uchwyt grzybkowy – termoplast, ciemnoszary.
Wersja:Wersja stalowa:
Trzpień ustalający hartowany, szlifowany i oksydowany.

Wersja nierdzewna:
Trzpień ustalający hartowany i szlifowany, niepowlekany.
Wskazówka:Trzpienie ustalające precyzyjne cechuje najwyższa jakość wykonania. Ponadto tulejka gwintowana posiada wbudowany element centrujący, zapewniający większą dokładność pozycjonowania. Trzpienie ustalające znajdują zastosowanie tam, gdzie trzeba zapobiec przesuwaniu się części z powodu sił poprzecznych i wymagana jest większa dokładność pozycjonowania. Ruch do następnej pozycji możliwy jest dopiero po ręcznym odciągnięciu trzpienia. Przy dużym obciążeniu siłami poprzecznymi należy wykorzystać nasadkę centrującą.Montaż:W przypadku zastosowania opcji centrowania tulejki gwintowanej zaleca się, aby pasowanie elementu ustalającego wykonać przed wycięciem gwintu. Stożkowe powierzchnie styku dopasowywane są za pomocą tulejki gwintowanej i nakrętki zabezpieczającej.Na zapytanie:Wykonania specjalne i pierścienie dystansowe.Wyposażenie:Odpowiednia tulejka stożkowa K0736.Wskazówka dotycząca planu:

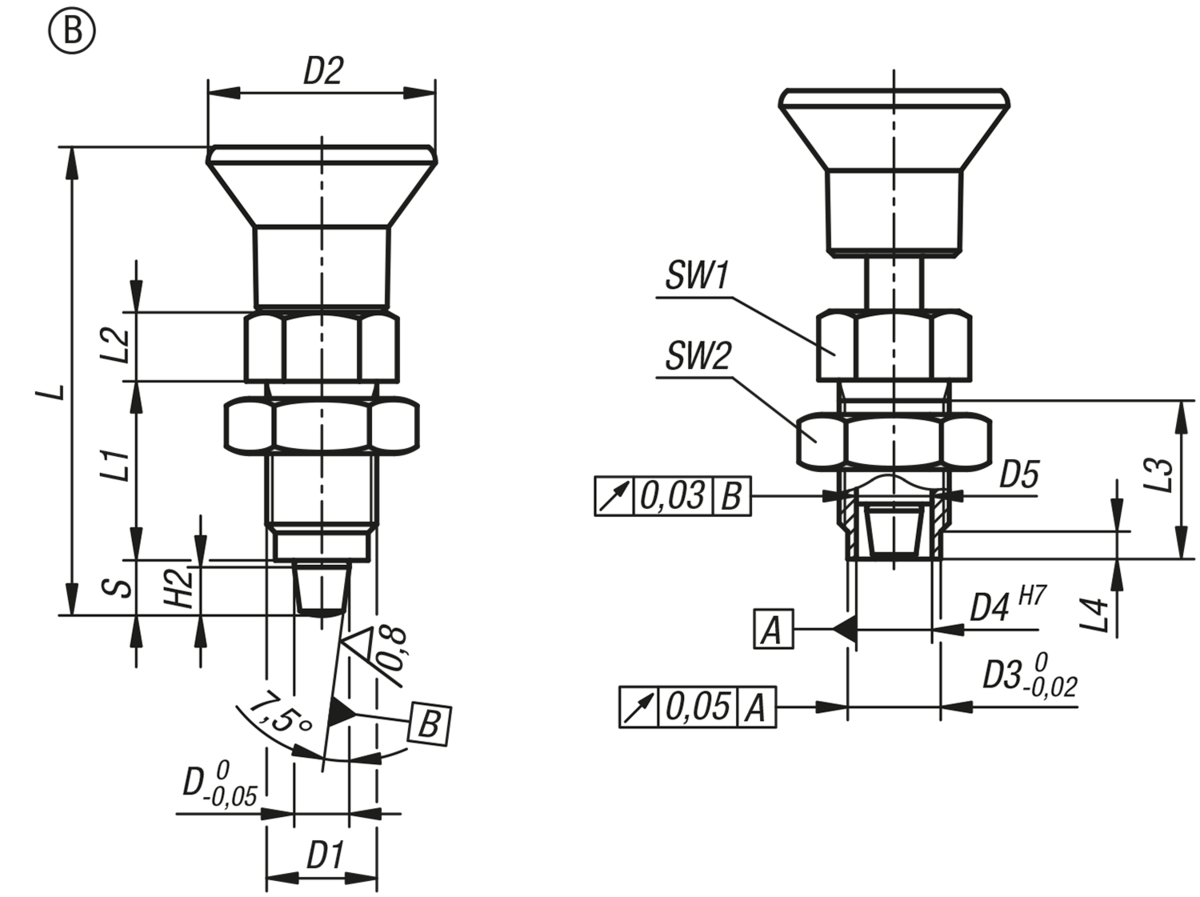

Forma B: bez kłów podpierających, z nakrętką zabezpieczającą

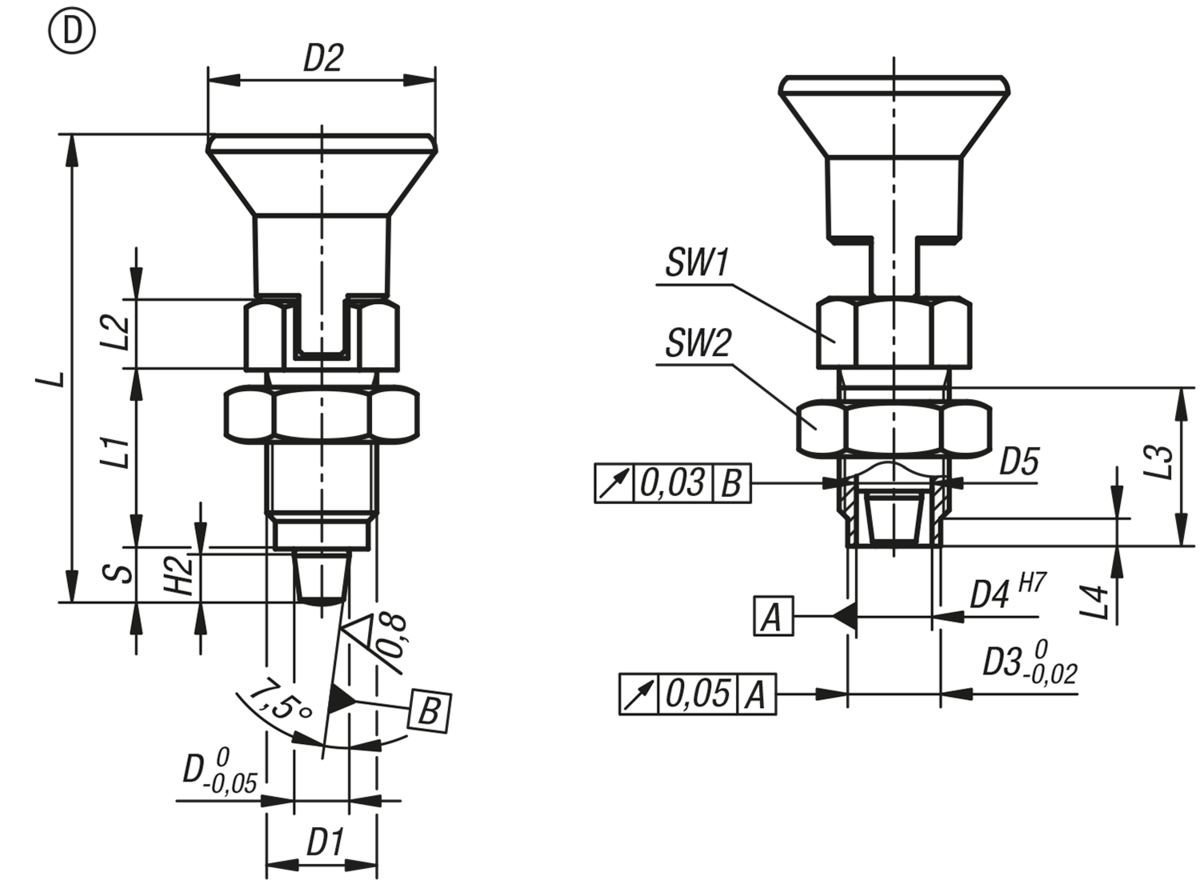

Forma D: z kłami podpierającymi, z nakrętką zabezpieczającą
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0736 Premium - trzpienie ustalające ze stali lub stali nierdzewnej z uchwytem grzybkowym z tworzywa sztucznego i stożkowym kołkiem ustalającym 228 kB

Rysunki (przegląd ogólny)

Premium - trzpienie ustalające ze stali lub stali nierdzewnej z uchwytem grzybkowym z tworzywa sztucznego i stożkowym kołkiem ustalającym

Premium – trzpienie ustalające ze stali lub stali nierdzewnej z uchwytem grzybkowym z tworzywa sztucznego, stożkowym kołkiem ustalającym i przeciwnakrętką

Więcej informacji

Rysunki

Premium – trzpienie ustalające ze stali lub stali nierdzewnej z uchwytem grzybkowym z tworzywa sztucznego, stożkowym kołkiem ustalającym i przeciwnakrętką

Wybór/filtr artykułów

Nr ZamówieniaFormaMateriał
korpusu
DD1D2D3D4D5LL1L2L3L4H2Skok
S
SW1SW2Siła sprężyny
początek
F1 ok. N
Siła sprężyny
koniec
F2 ok. N
CADOsp.CenaZamów
K0736.52105Bstal5M10x121866 -0,01/-0,0243,5177153451317512  80,20 PLN
K0736.52206Bstal6M12x1,525108,58,5 -0,01/-0,0351,7208173561419614  89,11 PLN
K0736.52308Bstal8M16x1,53313,51111 -0,01/-0,036826102347819241535  118,60 PLN
K0736.52410Bstal10M20x1,533171111 -0,01/-0,0374281225491022301534  155,29 PLN
K0736.502105Bstal nierdzewna5M10x121866 -0,01/-0,0243,5177153451317512  120,33 PLN
K0736.502206Bstal nierdzewna6M12x1,525108,58,5 -0,01/-0,0351,7208173561419614  133,68 PLN
K0736.502308Bstal nierdzewna8M16x1,53313,51111 -0,01/-0,036826102347819241535  171,94 PLN
K0736.502410Bstal nierdzewna10M20x1,533171111 -0,01/-0,0374281225491022301534  225,23 PLN

Premium - trzpienie ustalające ze stali lub stali nierdzewnej z uchwytem grzybkowym z tworzywa sztucznego, stożkowym kołkiem ustalającym, rowkiem zatrzaskowym i przeciwnakrętką

Więcej informacji

Rysunki

Premium - trzpienie ustalające ze stali lub stali nierdzewnej z uchwytem grzybkowym z tworzywa sztucznego, stożkowym kołkiem ustalającym, rowkiem zatrzaskowym i przeciwnakrętką

Wybór/filtr artykułów

Nr ZamówieniaFormaMateriał
korpusu
DD1D2D3D4D5LL1L2L3L4H2Skok
S
SW1SW2Siła sprężyny
początek
F1 ok. N
Siła sprężyny
koniec
F2 ok. N
CADOsp.CenaZamów
K0736.54105Dstal5M10x121866 -0,01/-0,0243,5177153451317512 88,55 PLN
K0736.54206Dstal6M12x1,525108,58,5 -0,01/-0,0351,7208173561419614 97,50 PLN
K0736.54308Dstal8M16x1,53313,51111 -0,01/-0,036826102347819241535 126,95 PLN
K0736.54410Dstal10M20x1,533171111 -0,01/-0,0374281225491022301534 163,69 PLN
K0736.504105Dstal nierdzewna5M10x121866 -0,01/-0,0243,5177153451317512 128,68 PLN
K0736.504206Dstal nierdzewna6M12x1,525108,58,5 -0,01/-0,0351,7208173561419614 142,03 PLN
K0736.504308Dstal nierdzewna8M16x1,53313,51111 -0,01/-0,036826102347819241535 180,33 PLN
K0736.504410Dstal nierdzewna10M20x1,533171111 -0,01/-0,0374281225491022301534 233,62 PLN
