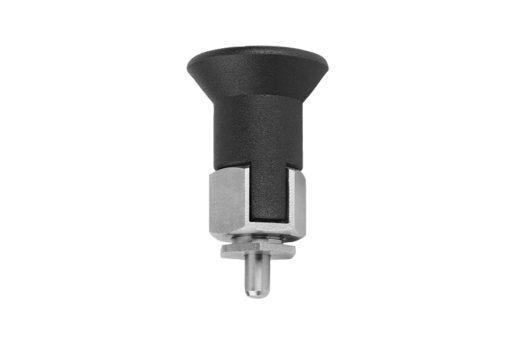

K0735_CTrzpienie ustalające do konstrukcji cienkościennych Forma C |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Wersja stalowa:
Trzpień ustalający hartowany:
Klasa wytrzymałości 5.8.
Wersja nierdzewna:
Trzpień ustalający niehartowany:
Tulejka gwintowana – 1.4305.
Trzpień ustalający – 1.4305.
Uchwyt grzybkowy – termoplast, ciemnoszary.Wersja:Wersja stalowa:
Trzpień ustalający hartowany, szlifowany i oksydowany.
Wersja nierdzewna:
Trzpień ustalający niehartowany i szlifowany, niepowlekany.Wskazówka:Te trzpienie ustalające są przeznaczone głównie do montażu w elementach konstrukcyjnych o cienkich ścianach.
Trzpienie ustalające znajdują zastosowanie tam, gdzie trzeba zapobiec przesuwaniu się części z powodu sił poprzecznych. Ruch do następnej pozycji możliwy jest dopiero po ręcznym odciągnięciu trzpienia. Jeżeli trzpień ma być odciągany na dłuższy czas i konieczne jest zapobieżenie odskoczeniu trzpienia ustalającego, należy wybrać formę C.Wyposażenie:Do zestawu jako osprzęt dodatkowy może zostać dołączony podwójny klucz oczkowy do dokręcenia nakrętek.Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|

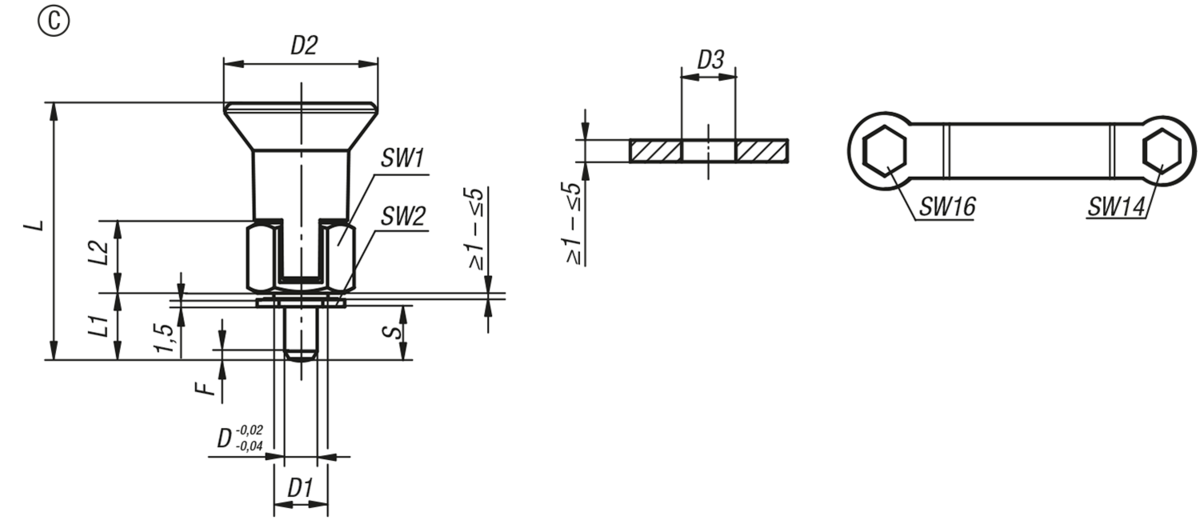

| Nr Zamówienia | Forma | Materiał
korpusu | Powierzchnia
korpusu | D | D1 | D2 | D3 | L | L1 | L2 | Skok
S | SW1 | SW2 | F x 30° | Siła sprężyny
początek
F1 ok. N | Siła sprężyny
koniec
F2 ok. N | Numer zamówienia
podwójny klucz
oczkowy | CAD | Osp. | Cena | Zamów |
|---|
| K0735.33105 | C | stal | hartowane | 5 | M10x1 | 28 | 10 | 46,5 | 11,5 | 13 | 5-9 | 17 | 14 | 1,3 | 6 | 15 | K0631.91416 |  |  | 51,92 PLN | | | K0735.33206 | C | stal | hartowane | 6 | M10x1 | 28 | 10 | 47,5 | 12,5 | 13 | 6-10 | 17 | 14 | 1,8 | 7 | 19 | K0631.91416 | | | 53,89 PLN | | | K0735.313105 | C | stal nierdzewna | niehartowany | 5 | M10x1 | 28 | 10 | 46,5 | 11,5 | 13 | 5-9 | 17 | 14 | 1,3 | 6 | 15 | K0631.91416 | | | 73,78 PLN | | | K0735.313206 | C | stal nierdzewna | niehartowany | 6 | M10x1 | 28 | 10 | 47,5 | 12,5 | 13 | 6-10 | 17 | 14 | 1,8 | 7 | 19 | K0631.91416 | | | 73,78 PLN | |
