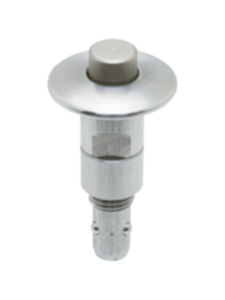

K1063Trzpień montażowy, stal nierdzewna |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Obudowa i przycisk ze stali nierdzewnej.
Kulka, sprężyna i pierścień rozprężny ze stali nierdzewnej.
Oring z FKM.Wersja:Obudowa niepowlekana.
Przycisk niepowlekany.
Kulka ulepszana cieplnie.Wskazówka:Wymiary montażowe forma A, dla grubości płyt 6 mm.
Wymiary montażowe forma B, dla grubości płyt od 6 do 16 mm.Uwaga:Podane siły rozsuwania obowiązują tylko w połączeniu z tuleją K1065.Wyposażenie:Tuleja montażowa K1065.Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|

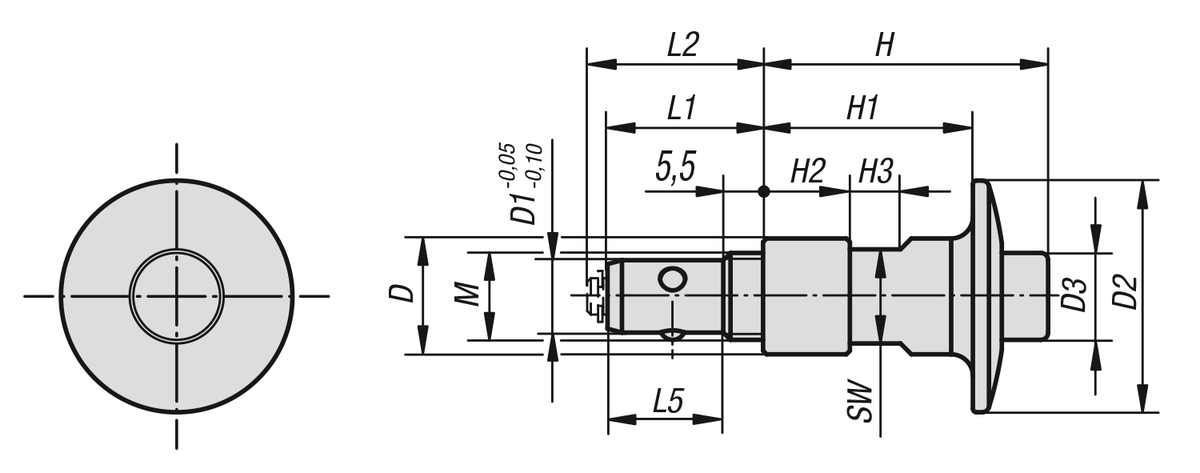

| Nr Zamówienia | D | D1 | D2 | D3 | M | L1 | L2 | L5 | H | H1 | H2 | H3 | SW | D5 | D6 | T
maks. | Siła zacisku
N | Siła ścinania
kN | Siła rozsuwania
kN
| Odporność
termiczna
| CAD | Osp. | Cena | Zamów |
|---|
| K1063.6211 | 12 | 6 | 23 | 8 | M8 | 19 | 21 | 13,5 | 25,8 | 18 | 6 | 5,5 | 10 | 8 | 13 | 10 | 30 | 3 | 0,5 | ≤180 °C |  | | 197,64 PLN | | | K1063.10241 | 16 | 10 | 32 | 12 | M12x1,5 | 21,5 | 23,5 | 16 | 39,4 | 29 | 12 | 7 | 13 | 12 | 17 | 16 | 50 | 9 | 1,5 | ≤180 °C | | | 209,81 PLN | |
