Trzpień montażowy bez łba

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Zatrzaski, trzpienie ustalające, trzpienie montażowe
    - Trzpienie montażowe
      - Trzpień montażowy bez łba

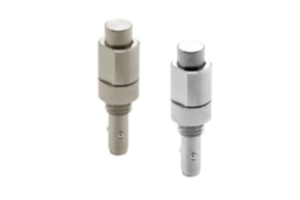

Opis artykułu/ilustracje produktu

OpisMateriał:Obudowa i przycisk ze stali lub stali nierdzewnej.
Kulka, sprężyna i pierścień rozprężny ze stali nierdzewnej.
Pierścień uszczelniający z FKM.Wersja:Obudowa niklowana lub bez powłoki.
Przycisk ulepszany cieplnie i niklowany.
Kulka ulepszana cieplnie.Wskazówka:Wymiary montażowe forma A, dla grubości płyt 6 mm.
Wymiary montażowe forma B, dla grubości płyt od 6 do 16 mm.Uwaga:Podane siły rozsuwania obowiązują tylko w połączeniu z tuleją K1065.Wyposażenie:Tuleja montażowa K1065.

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K1063 Trzpień montażowy bez łba

237 kB

Wskazówka techniczna

121 kB

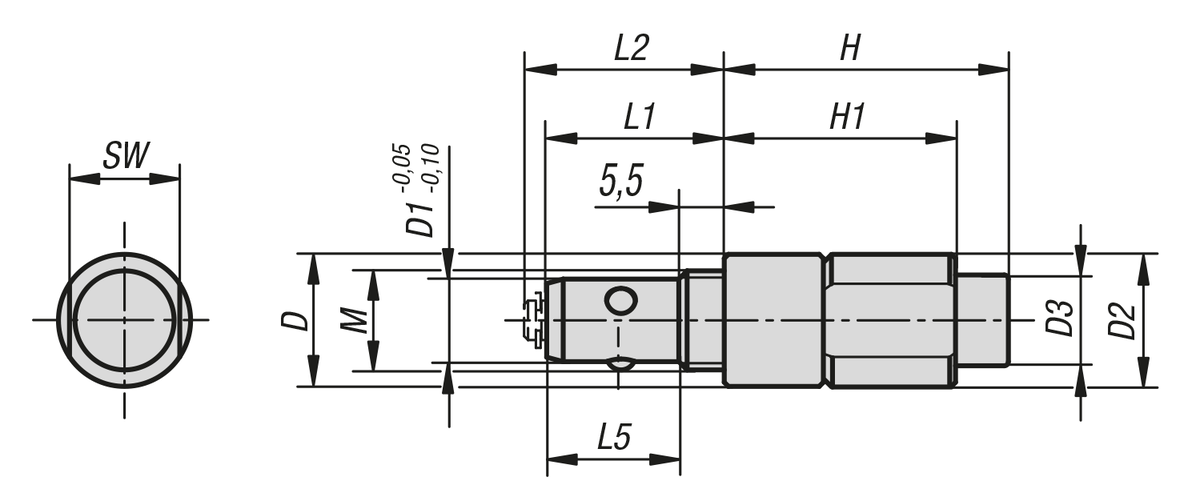

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Materiał korpusu	D	D1	D2	D3	M	L1	L2	L5	H	H1	SW	D6	T maks.	Siła zacisku N	Siła ścinania kN	Siła rozsuwania F kN	Odporność termiczna	Cena
K1063.6212	stal	12	6	12	8	M8x1,25	19	21	13,5	22	17,5	10	13	10	30	3	0,5	≤180 °C	120,55 PLN
K1063.10242	stal	16	10	16	11	M12x1,5	21,5	23,5	16	34,4	28	13	17	16	50	9	1,5	≤180 °C	130,56 PLN
K1063.16212	stal nierdzewna	12	6	12	8	M8x1,25	19	21	13,5	22	17,5	10	13	10	30	3	0,5	≤180 °C	171,76 PLN
K1063.110242	stal nierdzewna	16	10	16	11	M12x1,5	21,5	23,5	16	34,4	28	13	17	16	50	9	1,5	≤180 °C	185,74 PLN
