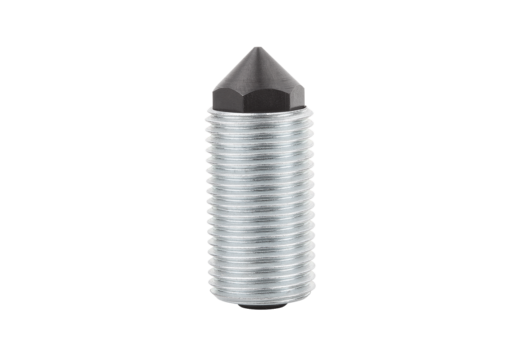

        Sworznie sprężyste z zabezpieczeniem przed przekręceniem – forma K

Opis artykułu/ilustracje produktu

OpisMateriał:Stal.Wersja:Tulejka gwintowana ocynkowana i pasywowana na niebiesko.
Trzpień gwintowany utwardzony dyfuzyjnie, oksydowany.
Standardowa siła sprężyny, zwiększona siła sprężyny.Wskazówka:Sworznie sprężyste, nazywane również uniwersalnymi elementami dociskowymi, służą do blokowania, pozycjonowania oraz mocowania różnych elementów. Trzpień gwintowany zabezpieczony przed przekręceniem dzięki sześciokątnej konstrukcji może być stosowany zarówno jako trzpień dociskowy, jak i trzpień odciągający.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0977_K Sworznie sprężyste z zabezpieczeniem przed przekręceniem – forma K

204 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Siła sprężyny	D	SW	D1	D2	D3	F1 N	F2 N	H	L	L1	L3	T min.	Cena
K0977.3112	K	standardowa siła sprężyny	M12x1,5	8	M4	5,5	6,78	16	38	6,12	20	27,5	1,38	8	20,42 PLN
K0977.3116	K	standardowa siła sprężyny	M16x1,5	11	M5	8	10	25	71	8,7	28	38	1,3	10	24,06 PLN
K0977.3120	K	standardowa siła sprężyny	M20x1,5	14	M6	10	12,2	40	140	10,3	34	47	2,7	12	30,31 PLN
K0977.3212	K	siła sprężyny zwiększona	M12x1,5	8	M4	5,5	6,78	20	60	6,12	20	27,5	1,38	8	20,42 PLN
K0977.3216	K	siła sprężyny zwiększona	M16x1,5	11	M5	8	10	35	103	8,7	28	38	1,3	10	24,06 PLN
K0977.3220	K	siła sprężyny zwiększona	M20x1,5	14	M6	10	12,2	60	175	10,3	34	47	2,7	12	30,31 PLN
