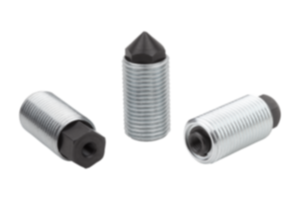

Sworznie sprężyste z zabezpieczeniem przed przekręceniem
K0977

Sworznie sprężyste z zabezpieczeniem przed przekręceniem

powrót

Opis artykułu/ilustracje produktu

OpisMateriał:Stal.Wersja:Tulejka gwintowana ocynkowana i pasywowana na niebiesko.
Trzpień gwintowany utwardzony dyfuzyjnie, oksydowany.
Standardowa siła sprężyny, zwiększona siła sprężyny.
Wskazówka:Sworznie sprężyste, nazywane również uniwersalnymi elementami dociskowymi, służą do blokowania, pozycjonowania oraz mocowania różnych elementów. Trzpień gwintowany zabezpieczony przed przekręceniem dzięki sześciokątnej konstrukcji może być stosowany zarówno jako trzpień dociskowy, jak i trzpień odciągający.Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0977 Sworznie sprężyste z zabezpieczeniem przed przekręceniem 166 kB

Rysunki (przegląd ogólny)

Sworznie sprężyste z zabezpieczeniem przed przekręceniem

Sworznie sprężyste z zabezpieczeniem przed przekręceniem – forma I

Więcej informacji

Rysunki

Sworznie sprężyste z zabezpieczeniem przed przekręceniem – forma I

Wybór/filtr artykułów

Nr ZamówieniaFormaSiła
sprężyny
DSWD1D2D3F1
N
F2
N
HLL1L3T
min.
CADOsp.CenaZamów
K0977.1112IStandardowa siła sprężynyM12x1,58M45,56,7816386,122027,51,388 24,56 PLN
K0977.1116IStandardowa siła sprężynyM16x1,511M581025718,728381,310 27,60 PLN
K0977.1120IStandardowa siła sprężynyM20x1,514M61012,24014010,334472,712 34,45 PLN
K0977.1212Isiła sprężyny zwiększonaM12x1,58M45,56,7820606,122027,51,388 24,56 PLN
K0977.1216Isiła sprężyny zwiększonaM16x1,511M5810351038,728381,310 27,60 PLN
K0977.1220Isiła sprężyny zwiększonaM20x1,514M61012,26017510,334472,712 34,45 PLN

Sworznie sprężyste z zabezpieczeniem przed przekręceniem – forma H

Więcej informacji

Rysunki

Sworznie sprężyste z zabezpieczeniem przed przekręceniem – forma H

Wybór/filtr artykułów

Nr ZamówieniaForma

Siła
sprężyny
DD1D2D3F1
N
F2
N
HLL1L3RSWT
min.
CADOsp.CenaZamów
K0977.2112HStandardowa siła sprężynyM12x1,5M45,56,7816386,122027,51,385,588 22,31 PLN
K0977.2116HStandardowa siła sprężynyM16x1,5M581025718,728381,371110 25,62 PLN
K0977.2120HStandardowa siła sprężynyM20x1,5M61012,24014010,334472,791412 30,77 PLN
K0977.2212Hsiła sprężyny zwiększonaM12x1,5M45,56,7820606,122027,51,385,588 22,31 PLN
K0977.2216Hsiła sprężyny zwiększonaM16x1,5M5810351038,728381,371110 25,62 PLN
K0977.2220Hsiła sprężyny zwiększonaM20x1,5M61012,26017510,334472,791412 30,77 PLN

Sworznie sprężyste z zabezpieczeniem przed przekręceniem – forma K

Więcej informacji

Rysunki

Sworznie sprężyste z zabezpieczeniem przed przekręceniem – forma K

Wybór/filtr artykułów

Nr ZamówieniaFormaSiła
sprężyny
DSWD1D2D3F1
N
F2
N
HLL1L3T
min.
CADOsp.CenaZamów
K0977.3112KStandardowa siła sprężynyM12x1,58M45,56,7816386,122027,51,388 20,42 PLN
K0977.3116KStandardowa siła sprężynyM16x1,511M581025718,728381,310 24,06 PLN
K0977.3120KStandardowa siła sprężynyM20x1,514M61012,24014010,334472,712 30,31 PLN
K0977.3212Ksiła sprężyny zwiększonaM12x1,58M45,56,7820606,122027,51,388 20,42 PLN
K0977.3216Ksiła sprężyny zwiększonaM16x1,511M5810351038,728381,310 24,06 PLN
K0977.3220Ksiła sprężyny zwiększonaM20x1,514M61012,26017510,334472,712 30,31 PLN
