K0638Elementy montażowe |
powrót |
|
|

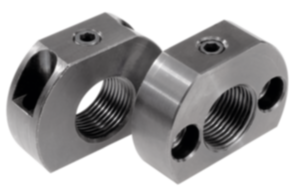

OpisMateriał:Stal.Wersja:Oksydowane.Wskazówka:Elementy montażowe służą jako pomoc montażowa dla trzpieni ustalających i rozszerzają ich zakres stosowania.Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|

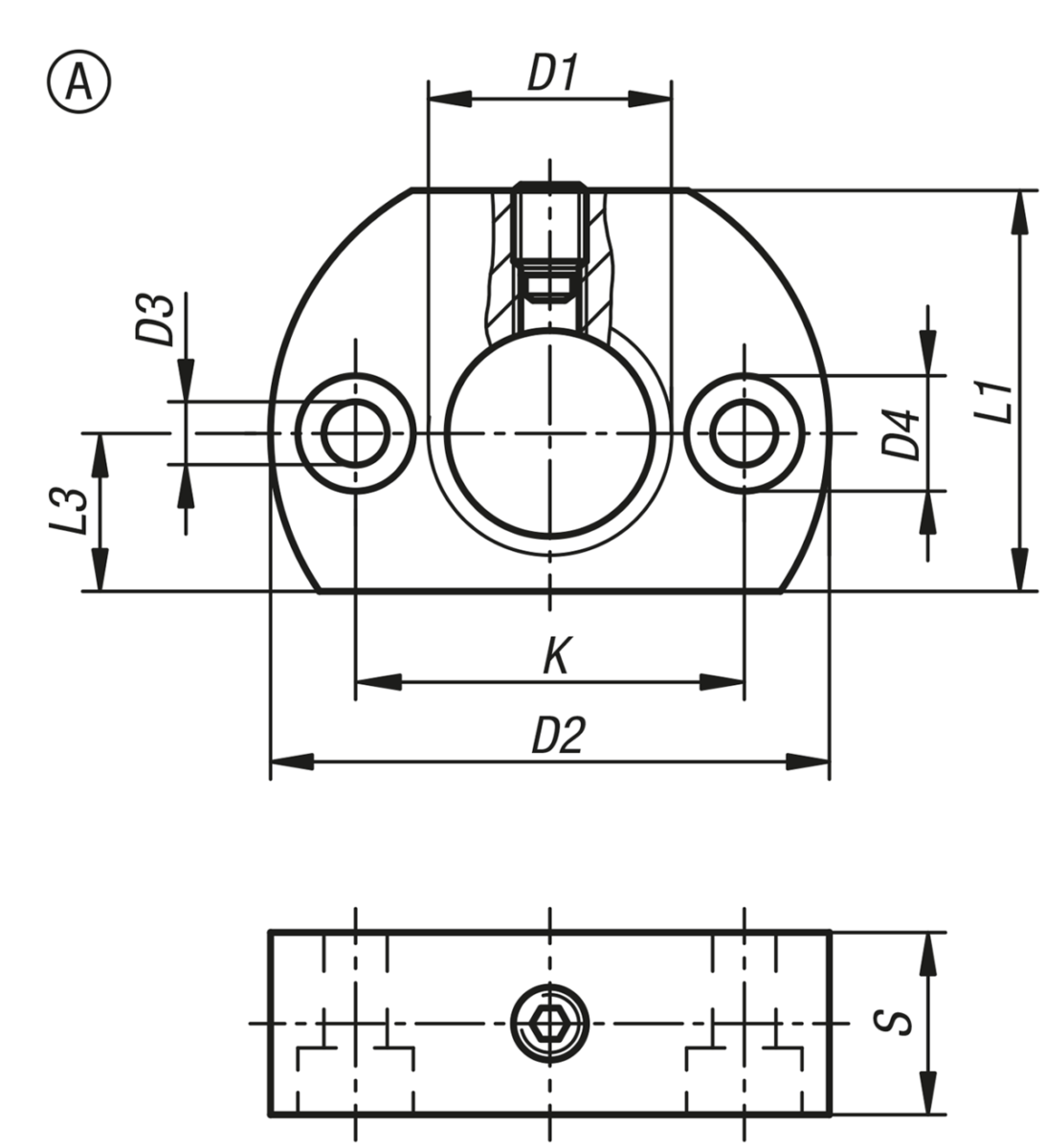

Rysunki (przegląd ogólny) |
Nr Zamówienia
| Forma | D1 | D2 | D3 | D4 | K | L1 | L3 | S | CAD | Osp. | Cena | Zamów |
|---|
| K0638.112 | A | M12 | 36 | 5,5 | 10 | 24 | 25 | 10 | 12 |  | | 39,11 PLN | | | K0638.1121 | A | M12x1,5 | 36 | 5,5 | 10 | 24 | 25 | 10 | 12 | | | 39,11 PLN | | | K0638.116 | A | M16 | 46 | 5,5 | 10 | 32 | 33 | 13 | 15 | | | 42,37 PLN | | | K0638.1161 | A | M16x1,5 | 46 | 5,5 | 10 | 32 | 33 | 13 | 15 | | | 42,37 PLN | | | K0638.120 | A | M20 | 46 | 5,5 | 10 | 32 | 33 | 13 | 15 | | | 52,47 PLN | | | K0638.1201 | A | M20x1,5 | 46 | 5,5 | 10 | 32 | 33 | 13 | 15 | | | 42,37 PLN | |
|
Nr Zamówienia
| Forma | D1 | D2 | D3 | D4 | K | L1 | L3 | S | CAD | Osp. | Cena | Zamów |
|---|
| K0638.212 | B | M12 | 36 | 5,5 | 10 | 24 | 25 | 10 | 12 | | | 51,58 PLN | | | K0638.2121 | B | M12x1,5 | 36 | 5,5 | 10 | 24 | 25 | 10 | 12 | | | 51,58 PLN | | | K0638.216 | B | M16 | 46 | 5,5 | 10 | 32 | 33 | 13 | 15 | | | 51,18 PLN | | | K0638.2161 | B | M16x1,5 | 46 | 5,5 | 10 | 32 | 33 | 13 | 15 | | | 51,18 PLN | | | K0638.220 | B | M20 | 46 | 5,5 | 10 | 32 | 33 | 13 | 15 | | | 58,96 PLN | | | K0638.2201 | B | M20x1,5 | 46 | 5,5 | 10 | 32 | 33 | 13 | 15 | | | 49,70 PLN | |
|
