Opis artykułu/ilustracje produktu

OpisMateriał:Korpus – stal automatowa.
Kulka – stal nierdzewna, hartowana.
Sprężyna – stal nierdzewna.
Wersja:Korpus oksydowany.
Kulka z połyskiem.
Wskazówka:Docisk boczny musi być wciśnięty do otworu co najmniej na głębokość L3. Służy on do pozycjonowania i dociskania małych detali w przyrządach. Przy obróbce mechanicznej może zajść konieczność dodatkowego podtrzymania przedmiotu obrabianego przez inne mocowania. Podczas magazynowania przyrządów sprężyna z tworzywa sztucznego musi pozostawać w stanie swobodnym, bez obciążenia, aby uniknąć trwałej deformacji.

Wartość naprężenia sprężyny jest tutaj wartością przeciętną.
Wskazówka dotycząca planu:
1) Rodełko
2) Przebijak
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0374_A Dociski boczne 169 kB

Rysunki

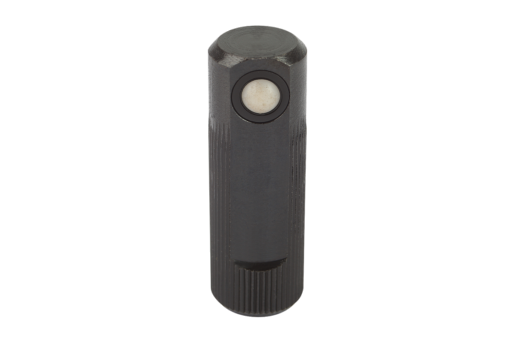

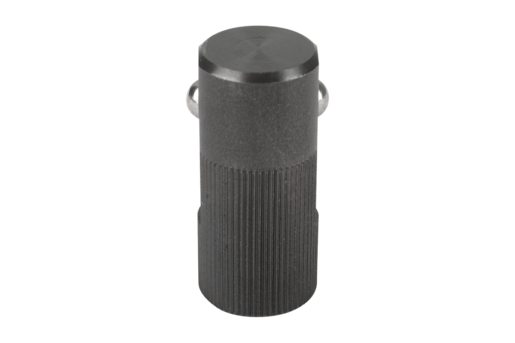

Dociski boczne

Wybór/filtr artykułów

Nr ZamówieniaFormaDD1HLL2L3BOtwór ustalający
H8
Siła sprężyny
początek
F1 ok. N
Siła sprężyny
koniec
F2 ok. N
CADOsp.CenaZamów
K0374.008A830,7253,663,282,56,5 25,30 PLN
K0374.010A1041,0304,274104,59 25,62 PLN
K0374.012A1251,5354,895126,513 25,94 PLN
K0374.014A146,51,8405,8105,414818 27,74 PLN
