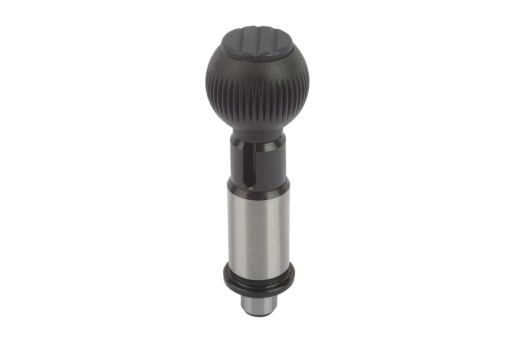

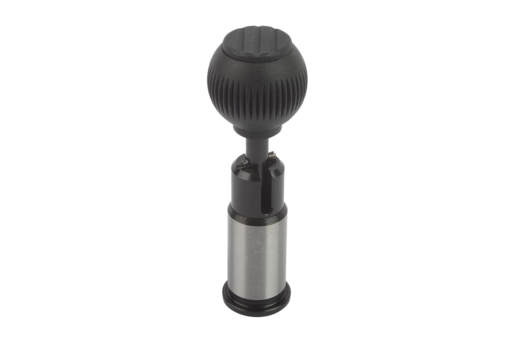

        Trzpienie ustalające precyzyjne z czopem walcowym, forma A, standardowe

Opis artykułu/ilustracje produktu

OpisMateriał:Stal, kulka – termoplast.Wersja:Hartowane i szlifowane, kulka – czarnoszara.Wskazówka:Trzpienie ustalające precyzyjne wraz z tulejkami są optymalnym rozwiązaniem do szybkiego pozycjonowania i ustalania. Precyzyjne wykonanie mechanizmu trzpienia i tulejki gwarantuje wysoką dokładność powtarzalności przy zespalaniu dwóch elementów.

Wskazówki techniczne – patrz instrukcja montażu.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0361_A Trzpienie ustalające precyzyjne z czopem walcowym, forma A, standardowe

147 kB

Instrukcja montażu i wbudowania trzpieni ustalających precyzyjnych

307 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Wersja	D	D1	D2	D3	H	L	L1	L3	L5	L6	Siła sprężyny początek F1 ok. N	Siła sprężyny koniec F2 ok. N	Gwint wewnętrzny, kulka	Cena
K0361.010	A	-	10	16	19	25	-	79	25	13	2,5	31	15	30	M6	256,13 PLN
K0361.012	A	-	12	20	23	32	-	91	33	13	3	35	15	35	M8	283,77 PLN
K0361.016	A	-	16	25	28	40	-	106,5	41,5	13	3	42	20	50	M10	326,42 PLN
K0361.020	A	-	20	30	33	40	-	114,5	41,5	13	3	50	36	63	M10	368,51 PLN
K0361.025	A	-	25	38	42	50	-	134	51	13	3	60	20	73	M10	420,81 PLN
