Trzpienie ustalające bez kołnierza, stal, trzpień hartowany

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Zatrzaski, trzpienie ustalające, trzpienie montażowe
    - Trzpienie ustalające
      - Trzpienie ustalające bez kołnierza

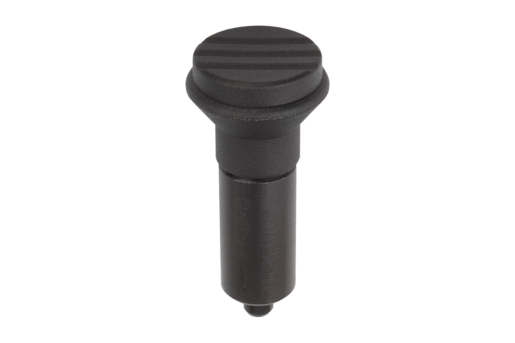

        Trzpienie ustalające bez kołnierza, stal, trzpień hartowany

Opis artykułu/ilustracje produktu

OpisMateriał:Wersja stalowa:
Trzpień ustalający hartowany:
Tulejka do wspawania – stal 1.0403.
Trzpień ustalający – klasa wytrzymałości 5.8.

Wersja nierdzewna:
Trzpień hartowany:
Tulejka do wspawania - stal 1.4301.
Trzpień ustalający – stal 1.4034.

Trzpień ustalający niehartowany:
Tulejka do wspawania – stal 1.4301.
Trzpień ustalający – stal 1.4305.

Uchwyt grzybkowy – termoplast, ciemnoszary.Wersja:Wersja stalowa:
Trzpień ustalający hartowany, szlifowany i oksydowany.

Wersja nierdzewna:
Trzpień ustalający hartowany i szlifowany, niepowlekany.
Trzpień ustalający niehartowany, szlifowany, niepowlekany.Wskazówka:Trzpienie ustalające wysuwne znajdują zastosowanie tam, gdzie trzeba zapobiec przesuwaniu się części z powodu sił poprzecznych. Ruch do następnej pozycji możliwy jest dopiero po odciągnięciu trzpienia.
Jeśli trzpień ma przez dłuższy czas pozostawać w pozycji „odwiedziony”, to zastosowanie typu M uniemożliwi odskoczenie trzpienia.
Na wystający trzpień gwintowany typu N można zamontować rękojeści specjalne.
Ponadto umożliwia on np. automatyczne uruchamianie trzpienia ustalającego (sterowane programem) za pomocą siłownika pneumatycznego lub dopuszcza zdalne sterowanie poprzez cięgna giętkie (Bowdena).

Jeśli trzpienie ustalające będą spawane, należy zespawać tuleję, aby sprężyna nie uległa termicznemu uszkodzeniu w wyniku wysokich temperatur.Na zapytanie:Wykonania specjalne.

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0347_L Trzpienie ustalające bez kołnierza, stal, trzpień hartowany

166 kB

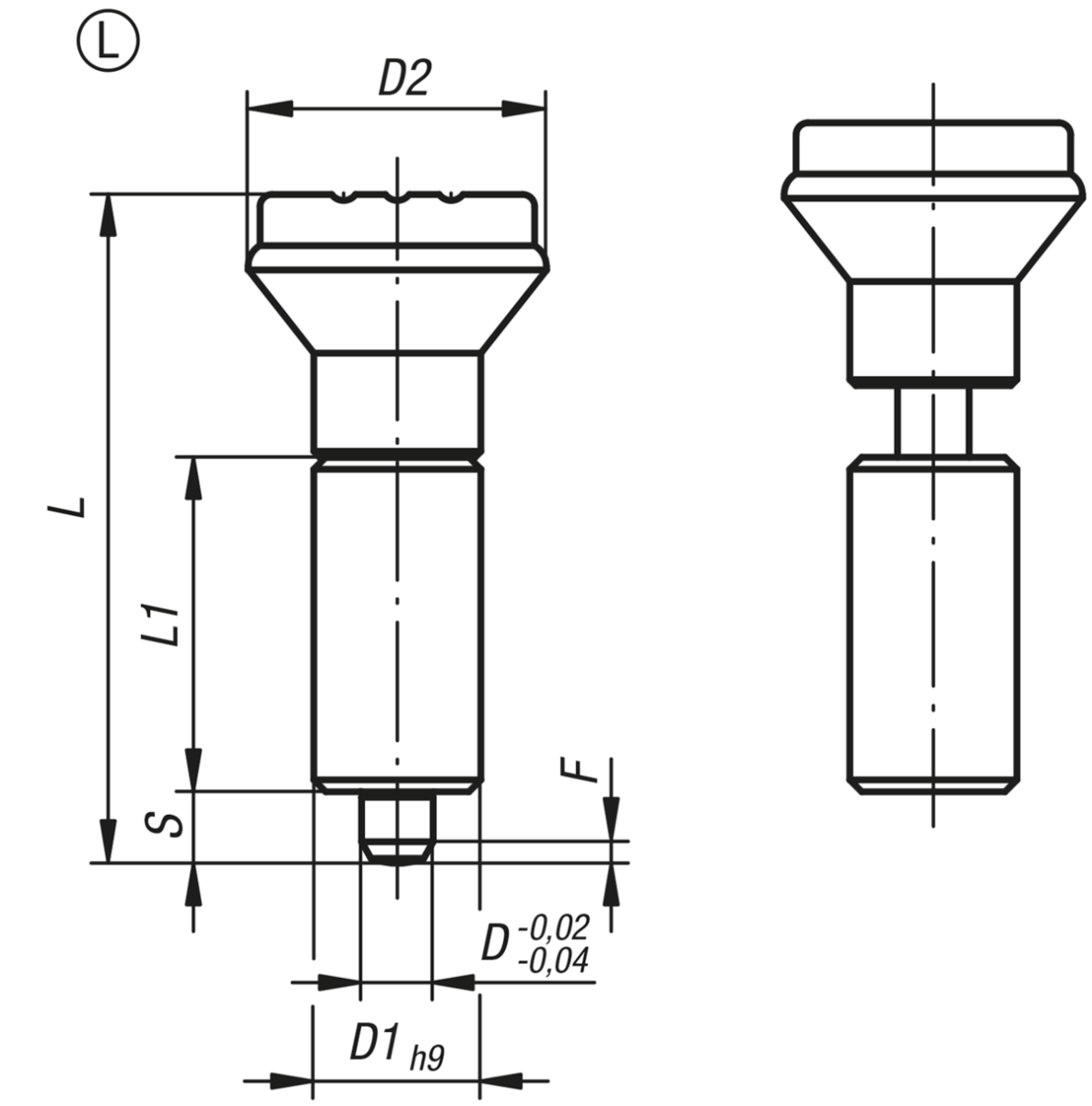

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał korpusu	Powierzchnia korpusu	D	D1	D2	L	L1	Skok S	F x 30°	Siła sprężyny początek F1 ok. N	Siła sprężyny koniec F2 ok. N	Cena
K0347.1105	L	stal	hartowane	5	12	21	47	24	5	1,3	5	12	30,51 PLN
K0347.1206	L	stal	hartowane	6	14	25	56	28	6	1,8	6	14	33,85 PLN
K0347.1308	L	stal	hartowane	8	18	33	74	36	8	2,3	15	35	43,67 PLN
K0347.1410	L	stal	hartowane	10	22	33	80	40	10	2,8	15	34	66,99 PLN
K0347.01105	L	stal nierdzewna	hartowane	5	12	21	47	24	5	1,3	5	12	51,81 PLN
K0347.01206	L	stal nierdzewna	hartowane	6	14	25	56	28	6	1,8	6	14	59,05 PLN
K0347.01308	L	stal nierdzewna	hartowane	8	18	33	74	36	8	2,3	15	35	78,49 PLN
K0347.01410	L	stal nierdzewna	hartowane	10	22	33	80	40	10	2,8	15	34	124,07 PLN
K0347.11105	L	stal nierdzewna	niehartowany	5	12	21	47	24	5	1,3	5	12	51,81 PLN
K0347.11206	L	stal nierdzewna	niehartowany	6	14	25	56	28	6	1,8	6	14	59,05 PLN
K0347.11308	L	stal nierdzewna	niehartowany	8	18	33	74	36	8	2,3	15	35	78,49 PLN
K0347.11410	L	stal nierdzewna	niehartowany	10	22	33	80	40	10	2,8	15	34	124,07 PLN
