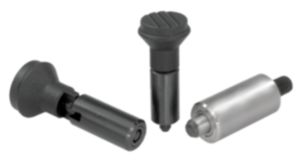

Trzpienie ustalające ze stali lub stali nierdzewnej, wersja gładka, bez kołnierza z uchwytem grzybkowym z tworzywa sztucznego
K0347

Trzpienie ustalające ze stali lub stali nierdzewnej, wersja...

powrót

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły
OpisMateriał:Wersja stalowa:
Trzpień ustalający hartowany:
Tulejka do wspawania – stal 1.0403.
Trzpień ustalający – klasa wytrzymałości 5.8.

Wersja nierdzewna:
Trzpień hartowany:
Tulejka do wspawania - stal 1.4301.
Trzpień ustalający – stal 1.4034.

Trzpień ustalający niehartowany:
Tulejka do wspawania – stal 1.4301.
Trzpień ustalający – stal 1.4305.

Uchwyt grzybkowy – termoplast, ciemnoszary.
Wersja:Wersja stalowa:
Trzpień ustalający hartowany, szlifowany i oksydowany.

Wersja nierdzewna:
Trzpień ustalający hartowany i szlifowany, niepowlekany.
Trzpień ustalający niehartowany, szlifowany, niepowlekany.
Wskazówka:Trzpienie ustalające wysuwne znajdują zastosowanie tam, gdzie trzeba zapobiec przesuwaniu się części z powodu sił poprzecznych. Ruch do następnej pozycji możliwy jest dopiero po odciągnięciu trzpienia.
Jeśli trzpień ma przez dłuższy czas pozostawać w pozycji „odwiedziony”, to zastosowanie typu M uniemożliwi odskoczenie trzpienia.
Na wystający trzpień gwintowany typu N można zamontować rękojeści specjalne.
Ponadto umożliwia on np. automatyczne uruchamianie trzpienia ustalającego (sterowane programem) za pomocą siłownika pneumatycznego lub dopuszcza zdalne sterowanie poprzez cięgna giętkie (Bowdena).

Jeśli trzpienie ustalające będą spawane, należy zespawać tuleję, aby sprężyna nie uległa termicznemu uszkodzeniu w wyniku wysokich temperatur.
Na zapytanie:Wykonania specjalne.Wskazówka dotycząca planu:
Forma L: bez kłów podpierających

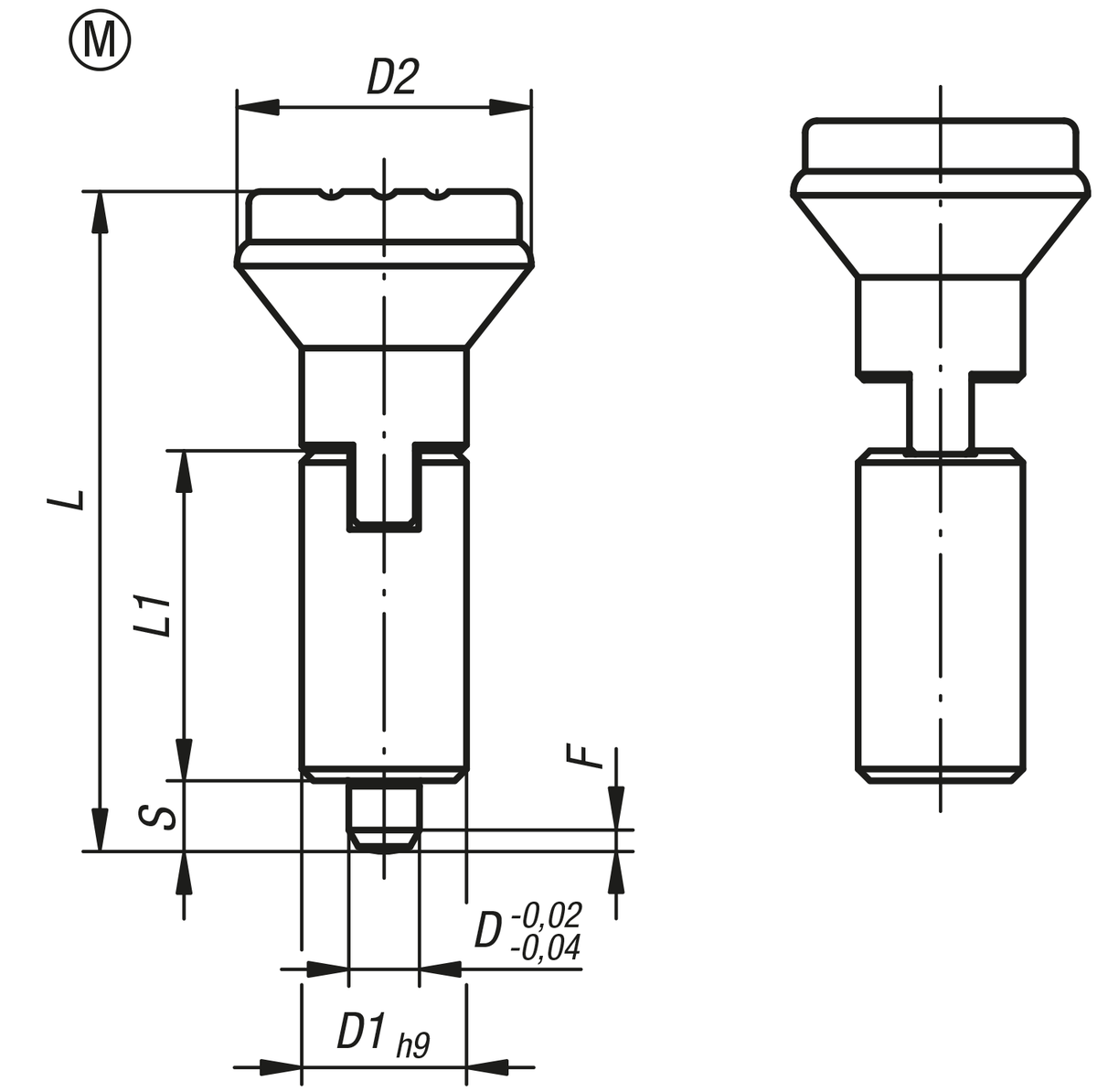

Forma M: z kłami podpierającymi
Forma N: z trzpieniem gwintowanym
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0347 Trzpienie ustalające ze stali lub stali nierdzewnej, wersja gładka, bez kołnierza z uchwytem grzybkowym z tworzywa sztucznego 145 kB

Rysunki (przegląd ogólny)

Trzpienie ustalające ze stali lub stali nierdzewnej, wersja gładka, bez kołnierza z uchwytem grzybkowym z tworzywa sztucznego

Trzpienie ustalające ze stali lub stali nierdzewnej, wersja gładka, bez kołnierza z uchwytem grzybkowym z tworzywa sztucznego

Więcej informacji

Rysunki

Trzpienie ustalające ze stali lub stali nierdzewnej, wersja gładka, bez kołnierza z uchwytem grzybkowym z tworzywa sztucznego

Wybór/filtr artykułów

Nr ZamówieniaFormaMateriał
korpusu
Powierzchnia
korpusu
DD1D2LL1Skok
S
F x 30°Siła sprężyny
początek
F1 ok. N
Siła sprężyny
koniec
F2 ok. N
CADOsp.CenaZamów
K0347.1105Lstalhartowane51221472451,3512 30,51 PLN
K0347.1206Lstalhartowane61425562861,8614 33,85 PLN
K0347.1308Lstalhartowane81833743682,31535 43,67 PLN
K0347.1410Lstalhartowane1022338040102,81534 66,99 PLN
K0347.01105Lstal nierdzewnahartowane51221472451,3512 51,81 PLN
K0347.01206Lstal nierdzewnahartowane61425562861,8614 59,05 PLN
K0347.01308Lstal nierdzewnahartowane81833743682,31535 78,49 PLN
K0347.01410Lstal nierdzewnahartowane1022338040102,81534 124,07 PLN
K0347.11105Lstal nierdzewnaniehartowany51221472451,3512 51,81 PLN
K0347.11206Lstal nierdzewnaniehartowany61425562861,8614 59,05 PLN
K0347.11308Lstal nierdzewnaniehartowany81833743682,31535 78,49 PLN
K0347.11410Lstal nierdzewnaniehartowany1022338040102,81534 124,07 PLN

Trzpienie ustalające ze stali lub stali nierdzewnej, wersja gładka, bez kołnierza z uchwytem grzybkowym z tworzywa sztucznego i rowkiem zatrzaskowym

Więcej informacji

Rysunki

Trzpienie ustalające ze stali lub stali nierdzewnej, wersja gładka, bez kołnierza z uchwytem grzybkowym z tworzywa sztucznego i rowkiem zatrzaskowym

Wybór/filtr artykułów

Nr ZamówieniaFormaMateriał
korpusu
Powierzchnia
korpusu
DD1D2LL1Skok
S
F x 30°Siła sprężyny
początek
F1 ok. N
Siła sprężyny
koniec
F2 ok. N
CADOsp.CenaZamów
K0347.2105Mstalhartowane51221472451,3512 39,22 PLN
K0347.2206Mstalhartowane61425562861,8614 43,42 PLN
K0347.2308Mstalhartowane81833743682,31535 51,30 PLN
K0347.2410Mstalhartowane1022338040102,81534 78,49 PLN
K0347.02105Mstal nierdzewnahartowane51221472451,3512 66,64 PLN
K0347.02206Mstal nierdzewnahartowane61425562861,8614 75,75 PLN
K0347.02308Mstal nierdzewnahartowane81833743682,31535 92,44 PLN
K0347.02410Mstal nierdzewnahartowane1022338040102,81534 145,57 PLN
K0347.12105Mstal nierdzewnaniehartowany51221472451,3512 66,64 PLN
K0347.12206Mstal nierdzewnaniehartowany61425562861,8614 75,75 PLN
K0347.12308Mstal nierdzewnaniehartowany81833743682,31535 92,44 PLN
K0347.12410Mstal nierdzewnaniehartowany1022338040102,81534 145,57 PLN

Trzpienie ustalające ze stali lub stali nierdzewnej, wersja gładka, bez kołnierza z trzpieniem gwintowanym

Więcej informacji

Rysunki

Trzpienie ustalające ze stali lub stali nierdzewnej, wersja gładka, bez kołnierza z trzpieniem gwintowanym

Wybór/filtr artykułów

Nr ZamówieniaFormaMateriał
korpusu
Powierzchnia
korpusu
DD1D3LL1L4Skok
S
F x 30°Siła sprężyny
początek
F1 ok. N
Siła sprężyny
koniec
F2 ok. N
CADOsp.CenaZamów
K0347.3105Nstalhartowane512M43724851,3512 28,44 PLN
K0347.3206Nstalhartowane614M64328961,8614 31,32 PLN
K0347.3308Nstalhartowane818M856361282,31535 38,76 PLN
K0347.3410Nstalhartowane1022M8624012102,81534 59,86 PLN
K0347.03105Nstal nierdzewnahartowane512M43724851,3512 48,07 PLN
K0347.03206Nstal nierdzewnahartowane614M64328961,8614 54,75 PLN
K0347.03308Nstal nierdzewnahartowane818M856361282,31535 69,98 PLN
K0347.03410Nstal nierdzewnahartowane1022M8624012102,81534 110,41 PLN
K0347.13105Nstal nierdzewnaniehartowany512M43724851,3512 48,07 PLN
K0347.13206Nstal nierdzewnaniehartowany614M64328961,8614 54,75 PLN
K0347.13308Nstal nierdzewnaniehartowany818M856361282,31535 69,98 PLN
K0347.13410Nstal nierdzewnaniehartowany1022M8624012102,81534 110,41 PLN
