K0346Trzpienie ustalające ze stali lub stali nierdzewnej, wersja... |
powrót |
|
|
OpisMateriał:Wersja stalowa:
Trzpień ustalający hartowany:
Tulejka do wspawania – stal 1.0403.
Trzpień ustalający – klasa wytrzymałości 5.8.
Wersja nierdzewna:
Trzpień hartowany:
Tulejka do wspawania - stal 1.4301.
Trzpień ustalający – stal 1.4034.
Trzpień ustalający niehartowany:
Tulejka do wspawania – stal 1.4301.
Trzpień ustalający – stal 1.4305.
Uchwyt grzybkowy – termoplast, ciemnoszary.Wersja:Wersja stalowa: Trzpień ustalający hartowany, szlifowany i oksydowany.

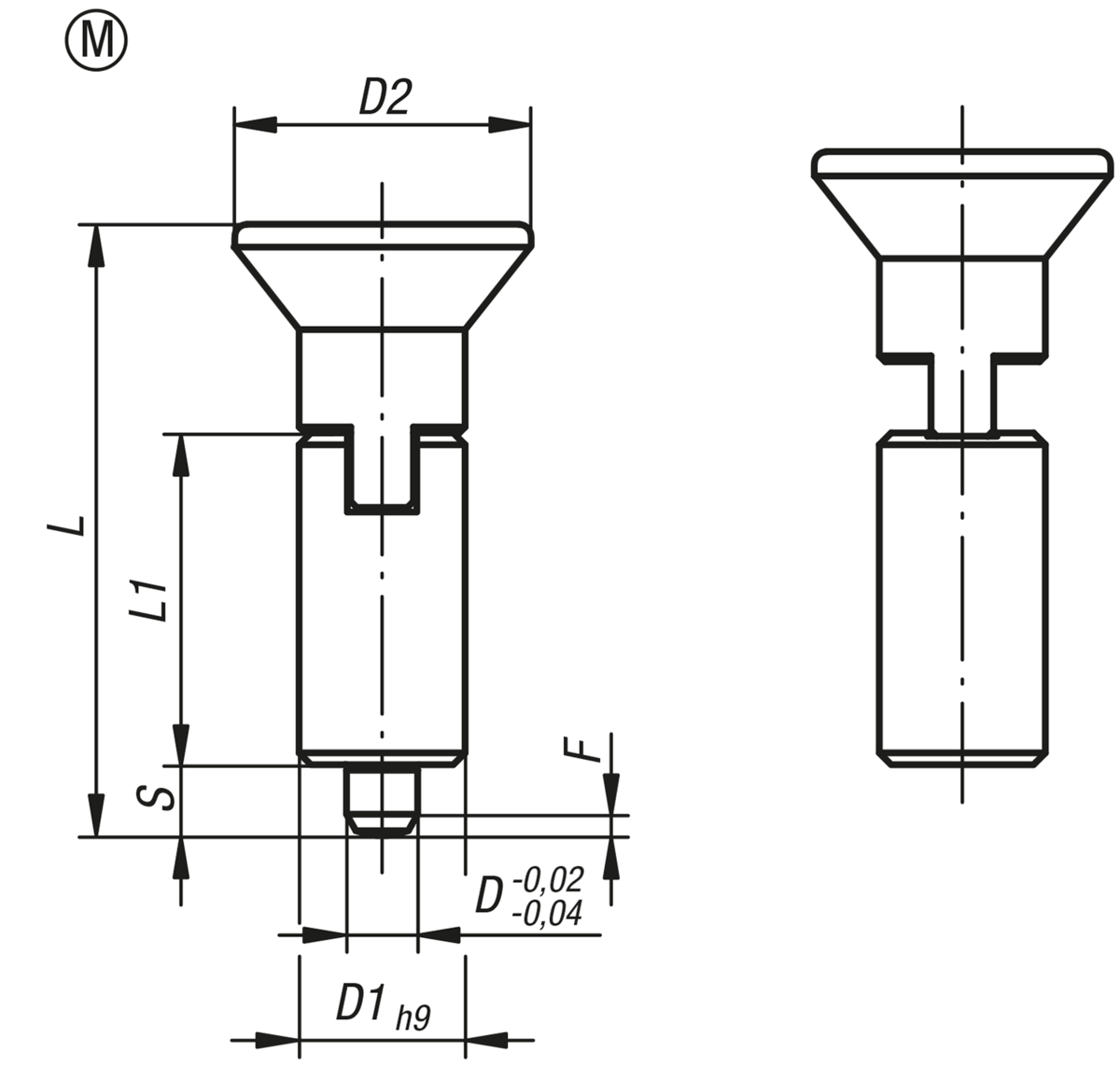

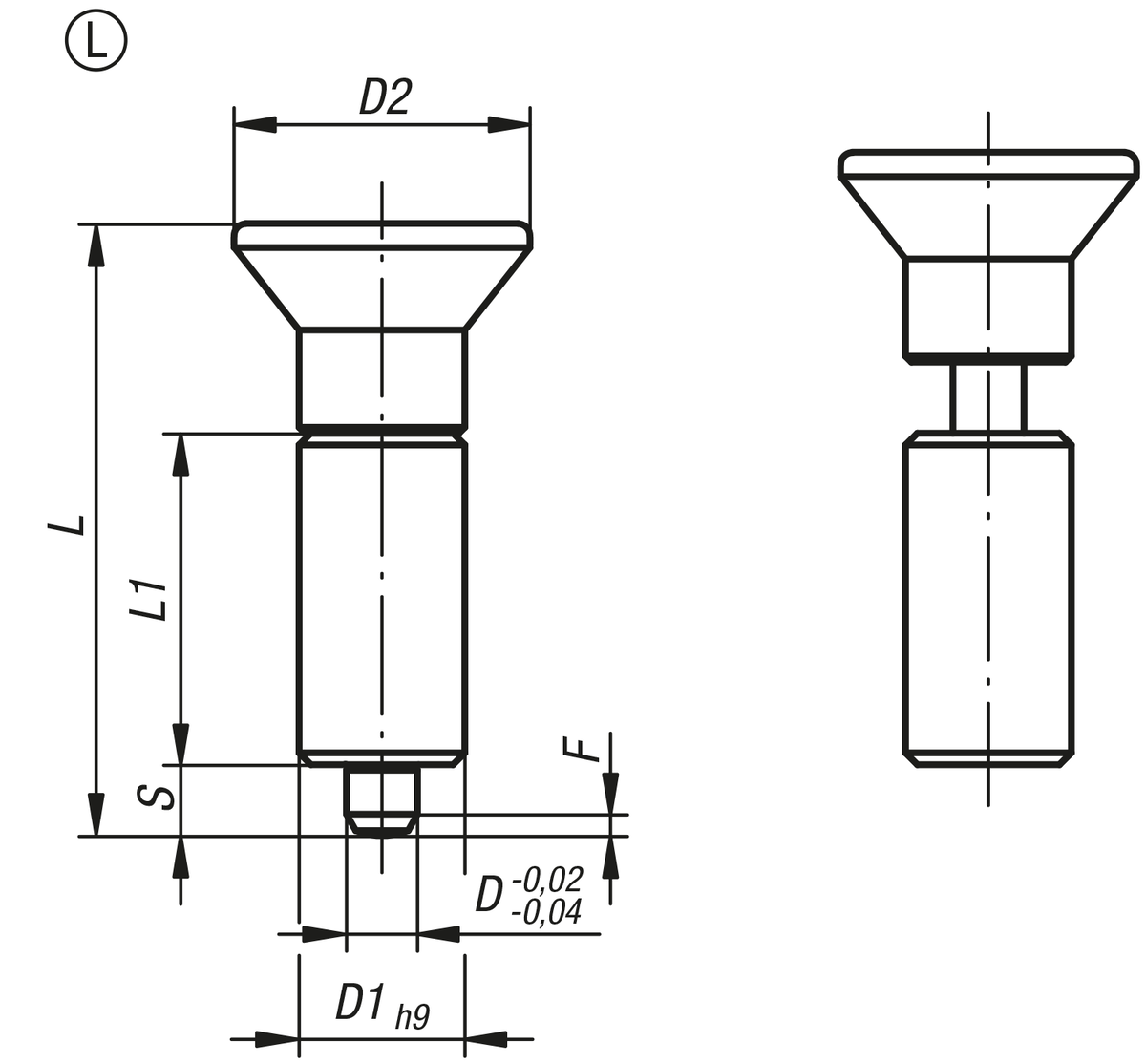

Wersja nierdzewna: Trzpień ustalający hartowany i szlifowany, niepowlekany. Trzpień ustalający niehartowany, szlifowany, niepowlekany.Wskazówka:Trzpienie ustalające wysuwne znajdują zastosowanie tam, gdzie trzeba zapobiec przesuwaniu się części z powodu sił poprzecznych. Ruch do następnej pozycji możliwy jest dopiero po odciągnięciu trzpienia. Jeśli trzpień ma przez dłuższy czas pozostawać w pozycji „odwiedziony”, to zastosowanie typu M uniemożliwi odskoczenie trzpienia. Jeśli trzpienie ustalające będą spawane, należy zespawać tuleję, aby sprężyna nie uległa termicznemu uszkodzeniu w wyniku wysokich temperatur.Na zapytanie:Wykonania specjalne.Wskazówka dotycząca planu:Forma L: bez kłów podpierających Forma M: z kłami podpierającymi PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Rysunki (przegląd ogólny) |
Trzpienie ustalające ze stali lub stali nierdzewnej, wersja gładka, bez kołnierza z uchwytem grzybkowym z tworzywa sztucznego |
Więcej informacji |
Nr Zamówienia | Forma | Materiał korpusu | Powierzchnia korpusu | D | D1 | D2 | L | L1 | Skok S | F x 30° | Siła sprężyny początek F1 ok. N | Siła sprężyny koniec F2 ok. N | CAD | Osp. | Cena | Zamów |
---|
K0346.1004 | L | stal | hartowane | 4 | 10 | 18 | 38,5 | 21 | 4 | 1 | 6 | 12 | | | 30,81 PLN | | K0346.1105 | L | stal | hartowane | 5 | 12 | 21 | 43,5 | 24 | 5 | 1,3 | 5 | 12 | | | 29,35 PLN | | K0346.1206 | L | stal | hartowane | 6 | 14 | 25 | 51,7 | 28 | 6 | 1,8 | 6 | 14 | | | 32,44 PLN | | K0346.1308 | L | stal | hartowane | 8 | 18 | 33 | 68 | 36 | 8 | 2,3 | 15 | 35 | | | 41,90 PLN | | K0346.1410 | L | stal | hartowane | 10 | 22 | 33 | 74 | 40 | 10 | 2,8 | 15 | 34 | | | 64,21 PLN | | K0346.01004 | L | stal nierdzewna | hartowane | 4 | 10 | 18 | 38,5 | 21 | 4 | 1 | 6 | 12 | | | 52,32 PLN | | K0346.01105 | L | stal nierdzewna | hartowane | 5 | 12 | 21 | 43,5 | 24 | 5 | 1,3 | 5 | 12 | | | 49,74 PLN | | K0346.01206 | L | stal nierdzewna | hartowane | 6 | 14 | 25 | 51,7 | 28 | 6 | 1,8 | 6 | 14 | | | 56,62 PLN | | K0346.01308 | L | stal nierdzewna | hartowane | 8 | 18 | 33 | 68 | 36 | 8 | 2,3 | 15 | 35 | | | 75,34 PLN | | K0346.01410 | L | stal nierdzewna | hartowane | 10 | 22 | 33 | 74 | 40 | 10 | 2,8 | 15 | 34 | | | 119,06 PLN | | K0346.11004 | L | stal nierdzewna | niehartowany | 4 | 10 | 18 | 38,5 | 21 | 4 | 1 | 6 | 12 | | | 52,32 PLN | | K0346.11105 | L | stal nierdzewna | niehartowany | 5 | 12 | 21 | 43,5 | 24 | 5 | 1,3 | 5 | 12 | | | 49,74 PLN | | K0346.11206 | L | stal nierdzewna | niehartowany | 6 | 14 | 25 | 51,7 | 28 | 6 | 1,8 | 6 | 14 | | | 56,62 PLN | | K0346.11308 | L | stal nierdzewna | niehartowany | 8 | 18 | 33 | 68 | 36 | 8 | 2,3 | 15 | 35 | | | 75,34 PLN | | K0346.11410 | L | stal nierdzewna | niehartowany | 10 | 22 | 33 | 74 | 40 | 10 | 2,8 | 15 | 34 | | | 119,06 PLN | |
|
Trzpienie ustalające ze stali lub stali nierdzewnej, wersja gładka, bez kołnierza z uchwytem grzybkowym z tworzywa sztucznego i rowkiem zatrzaskowym |
Więcej informacji |
Nr Zamówienia | Forma | Materiał korpusu | Powierzchnia korpusu | D | D1 | D2 | L | L1 | Skok S | F x 30° | Siła sprężyny początek F1 ok. N | Siła sprężyny koniec F2 ok. N | CAD | Osp. | Cena | Zamów |
---|
K0346.2004 | M | stal | hartowane | 4 | 10 | 18 | 38,5 | 21 | 4 | 1 | 6 | 12 | | | 39,67 PLN | | K0346.2105 | M | stal | hartowane | 5 | 12 | 21 | 43,5 | 24 | 5 | 1,3 | 5 | 12 | | | 37,70 PLN | | K0346.2206 | M | stal | hartowane | 6 | 14 | 25 | 51,7 | 28 | 6 | 1,8 | 6 | 14 | | | 41,55 PLN | | K0346.2308 | M | stal | hartowane | 8 | 18 | 33 | 68 | 36 | 8 | 2,3 | 15 | 35 | | | 49,43 PLN | | K0346.2410 | M | stal | hartowane | 10 | 22 | 33 | 74 | 40 | 10 | 2,8 | 15 | 34 | | | 75,34 PLN | | K0346.02004 | M | stal nierdzewna | hartowane | 4 | 10 | 18 | 38,5 | 21 | 4 | 1 | 6 | 12 | | | 67,14 PLN | | K0346.02105 | M | stal nierdzewna | hartowane | 5 | 12 | 21 | 43,5 | 24 | 5 | 1,3 | 5 | 12 | | | 63,91 PLN | | K0346.02206 | M | stal nierdzewna | hartowane | 6 | 14 | 25 | 51,7 | 28 | 6 | 1,8 | 6 | 14 | | | 72,77 PLN | | K0346.02308 | M | stal nierdzewna | hartowane | 8 | 18 | 33 | 68 | 36 | 8 | 2,3 | 15 | 35 | | | 88,90 PLN | | K0346.02410 | M | stal nierdzewna | hartowane | 10 | 22 | 33 | 74 | 40 | 10 | 2,8 | 15 | 34 | | | 139,81 PLN | | K0346.12004 | M | stal nierdzewna | niehartowany | 4 | 10 | 18 | 38,5 | 21 | 4 | 1 | 6 | 12 | | | 67,14 PLN | | K0346.12105 | M | stal nierdzewna | niehartowany | 5 | 12 | 21 | 43,5 | 24 | 5 | 1,3 | 5 | 12 | | | 63,91 PLN | | K0346.12206 | M | stal nierdzewna | niehartowany | 6 | 14 | 25 | 51,7 | 28 | 6 | 1,8 | 6 | 14 | | | 72,77 PLN | | K0346.12308 | M | stal nierdzewna | niehartowany | 8 | 18 | 33 | 68 | 36 | 8 | 2,3 | 15 | 35 | | | 88,90 PLN | | K0346.12410 | M | stal nierdzewna | niehartowany | 10 | 22 | 33 | 74 | 40 | 10 | 2,8 | 15 | 34 | | | 139,81 PLN | |
|
