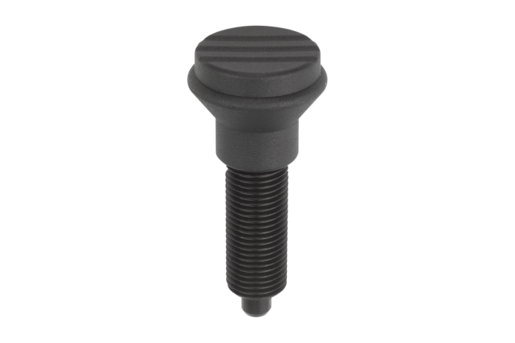

K0344_GTrzpienie ustalające bez kołnierza, stal, trzpień hartowany |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Wersja stalowa:
Trzpień ustalający hartowany:
Klasa wytrzymałości 5.8.
Wersja nierdzewna:
Trzpień ustalający hartowany:
Tulejka gwintowana – stal 1.4305.
Trzpień ustalający – stal 1.4034.
Trzpień ustalający niehartowany:
Tulejka gwintowana – stal 1.4305.
Trzpień ustalający – stal 1.4305.
Uchwyt grzybkowy – termoplast, ciemnoszary.Wersja:Wersja stalowa: Trzpień ustalający hartowany, szlifowany i oksydowany.
Wersja nierdzewna: Trzpień ustalający hartowany i szlifowany, niepowlekany. Trzpień ustalający niehartowany, szlifowany, niepowlekany.Wskazówka:Trzpienie ustalające wysuwne znajdują zastosowanie tam, gdzie trzeba zapobiec przesuwaniu się części z powodu sił poprzecznych. Ruch do następnej pozycji możliwy jest dopiero po odciągnięciu trzpienia. Do wkręcania trzpienia można zamówić tarczkę montażową. Wsuwa się ją pod grzybek w taki sposób, aby kołki zazębiły się w rowku.Na zapytanie:Wykonania specjalne.Wyposażenie:Pierścienie dystansowe K0665 PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Nr Zamówienia | Forma | Materiał korpusu | Powierzchnia korpusu | D | D1 | D2 | L | L1 | L2 | Skok S | F x 30° | Siła sprężyny początek F1 ok. N | Siła sprężyny koniec F2 ok. N | Nr zamówienia tarczka montażowa | CAD | Osp. | Cena | Zamów |
---|
K0344.1105 | G | stal | hartowane | 5 | M10x1 | 21 | 47 | 24 | 18 | 5 | 1,3 | 5 | 12 | K0344.91 |  |  | 25,05 PLN | | K0344.1206 | G | stal | hartowane | 6 | M12x1,5 | 25 | 56 | 28 | 22 | 6 | 1,8 | 6 | 14 | K0344.92 |  |  | 26,97 PLN | | K0344.1308 | G | stal | hartowane | 8 | M16x1,5 | 33 | 74 | 36 | 30 | 8 | 2,3 | 15 | 35 | K0344.93 |  |  | 31,63 PLN | | K0344.1410 | G | stal | hartowane | 10 | M20x1,5 | 33 | 80 | 40 | 30 | 10 | 2,8 | 15 | 34 | K0344.94 |  |  | 46,81 PLN | | K0344.01105 | G | stal nierdzewna | hartowane | 5 | M10x1 | 21 | 47 | 24 | 18 | 5 | 1,3 | 5 | 12 | K0344.91 |  |  | 42,56 PLN | | K0344.01206 | G | stal nierdzewna | hartowane | 6 | M12x1,5 | 25 | 56 | 28 | 22 | 6 | 1,8 | 6 | 14 | K0344.92 |  |  | 47,31 PLN | | K0344.01308 | G | stal nierdzewna | hartowane | 8 | M16x1,5 | 33 | 74 | 36 | 30 | 8 | 2,3 | 15 | 35 | K0344.93 |  |  | 56,07 PLN | | K0344.01410 | G | stal nierdzewna | hartowane | 10 | M20x1,5 | 33 | 80 | 40 | 30 | 10 | 2,8 | 15 | 34 | K0344.94 |  |  | 84,56 PLN | | K0344.11105 | G | stal nierdzewna | niehartowany | 5 | M10x1 | 21 | 47 | 24 | 18 | 5 | 1,3 | 5 | 12 | K0344.91 |  |  | 42,56 PLN | | K0344.11206 | G | stal nierdzewna | niehartowany | 6 | M12x1,5 | 25 | 56 | 28 | 22 | 6 | 1,8 | 6 | 14 | K0344.92 |  |  | 47,31 PLN | | K0344.11308 | G | stal nierdzewna | niehartowany | 8 | M16x1,5 | 33 | 74 | 36 | 30 | 8 | 2,3 | 15 | 35 | K0344.93 |  |  | 56,07 PLN | | K0344.11410 | G | stal nierdzewna | niehartowany | 10 | M20x1,5 | 33 | 80 | 40 | 30 | 10 | 2,8 | 15 | 34 | K0344.94 |  |  | 84,56 PLN | |
