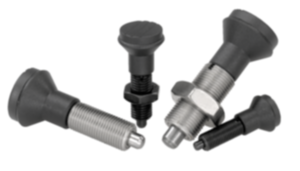

Trzpienie ustalające bez kołnierza

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Zatrzaski, trzpienie ustalające, trzpienie montażowe
    - Trzpienie ustalające
      - Trzpienie ustalające bez kołnierza

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły

OpisMateriał:Wersja stalowa:
Trzpień ustalający hartowany:
Klasa wytrzymałości 5.8.

Wersja nierdzewna:
Trzpień ustalający hartowany:
Tulejka gwintowana – stal 1.4305.
Trzpień ustalający – stal 1.4034.

Trzpień ustalający niehartowany:
Tulejka gwintowana – stal 1.4305.
Trzpień ustalający – stal 1.4305.

Uchwyt grzybkowy – termoplast, ciemnoszary.Wersja:Wersja stalowa:
Trzpień ustalający hartowany, szlifowany i oksydowany.

Wersja nierdzewna:
Trzpień ustalający hartowany i szlifowany, niepowlekany.
Trzpień ustalający niehartowany, szlifowany, niepowlekany.Wskazówka:Trzpienie ustalające wysuwne znajdują zastosowanie tam, gdzie trzeba zapobiec przesuwaniu się części z powodu sił poprzecznych. Ruch do następnej pozycji możliwy jest dopiero po odciągnięciu trzpienia.
Do wkręcania trzpienia można zamówić tarczkę montażową. Wsuwa się ją pod grzybek w taki sposób, aby kołki zazębiły się w rowku.Na zapytanie:Wykonania specjalne.Wyposażenie:Pierścienie dystansowe K0665Wskazówka dotycząca planu:

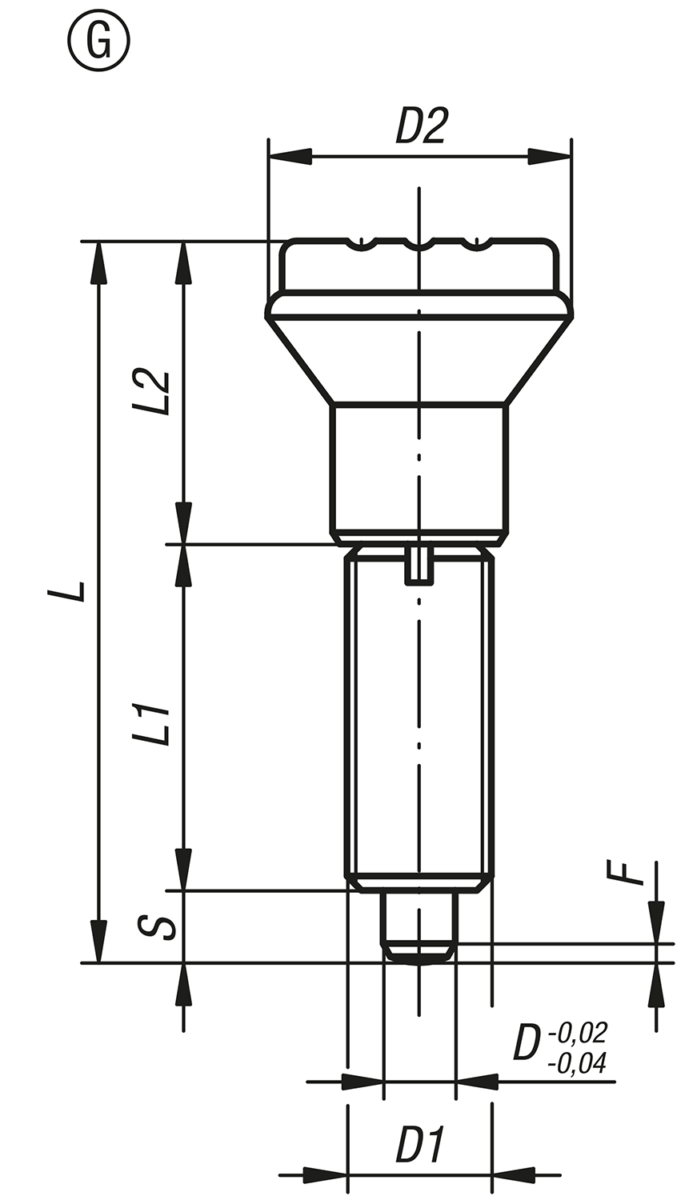

Forma G: bez nakrętki zabezpieczającej

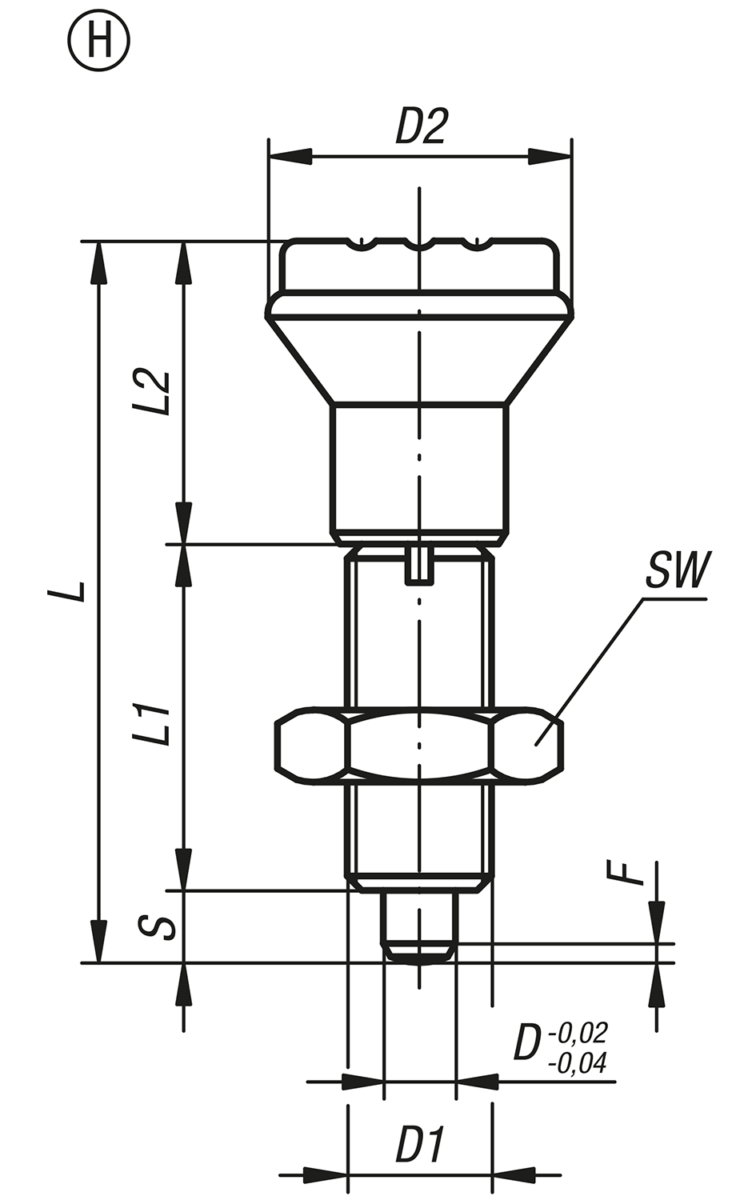

Forma H: z nakrętką zabezpieczającą

1) Trzpień ustalający z tarczką wkręcaną

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0344 Trzpienie ustalające bez kołnierza

278 kB

Rysunki (przegląd ogólny)

Trzpienie ustalające bez kołnierza, stal, trzpień hartowany

Więcej informacji

Rysunki

Trzpienie ustalające bez kołnierza, stal, trzpień hartowany

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał korpusu	Powierzchnia korpusu	D	D1	D2	L	L1	L2	Skok S	F x 30°	Siła sprężyny początek F1 ok. N	Siła sprężyny koniec F2 ok. N	Nr zamówienia tarczka montażowa	Cena
K0344.1105	G	stal	hartowane	5	M10x1	21	47	24	18	5	1,3	5	12	K0344.91	25,05 PLN
K0344.1206	G	stal	hartowane	6	M12x1,5	25	56	28	22	6	1,8	6	14	K0344.92	26,97 PLN
K0344.1308	G	stal	hartowane	8	M16x1,5	33	74	36	30	8	2,3	15	35	K0344.93	31,63 PLN
K0344.1410	G	stal	hartowane	10	M20x1,5	33	80	40	30	10	2,8	15	34	K0344.94	46,81 PLN
K0344.01105	G	stal nierdzewna	hartowane	5	M10x1	21	47	24	18	5	1,3	5	12	K0344.91	42,56 PLN
K0344.01206	G	stal nierdzewna	hartowane	6	M12x1,5	25	56	28	22	6	1,8	6	14	K0344.92	47,31 PLN
K0344.01308	G	stal nierdzewna	hartowane	8	M16x1,5	33	74	36	30	8	2,3	15	35	K0344.93	56,07 PLN
K0344.01410	G	stal nierdzewna	hartowane	10	M20x1,5	33	80	40	30	10	2,8	15	34	K0344.94	84,56 PLN
K0344.11105	G	stal nierdzewna	niehartowany	5	M10x1	21	47	24	18	5	1,3	5	12	K0344.91	42,56 PLN
K0344.11206	G	stal nierdzewna	niehartowany	6	M12x1,5	25	56	28	22	6	1,8	6	14	K0344.92	47,31 PLN
K0344.11308	G	stal nierdzewna	niehartowany	8	M16x1,5	33	74	36	30	8	2,3	15	35	K0344.93	56,07 PLN
K0344.11410	G	stal nierdzewna	niehartowany	10	M20x1,5	33	80	40	30	10	2,8	15	34	K0344.94	84,56 PLN

Trzpienie ustalające bez kołnierza forma H

Więcej informacji

Rysunki

Trzpienie ustalające bez kołnierza forma H

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał korpusu	Powierzchnia korpusu	D	D1	D2	L	L1	L2	Skok S	SW	F x 30°	Siła sprężyny początek F1 ok. N	Siła sprężyny koniec F2 ok. N	Nr zamówienia tarczka montażowa	Cena
K0344.2105	H	stal	hartowane	5	M10x1	21	47	24	18	5	17	1,3	5	12	K0344.91	25,25 PLN
K0344.2206	H	stal	hartowane	6	M12x1,5	25	56	28	22	6	19	1,8	6	14	K0344.92	27,32 PLN
K0344.2308	H	stal	hartowane	8	M16x1,5	33	74	36	30	8	24	2,3	15	35	K0344.93	33,24 PLN
K0344.2410	H	stal	hartowane	10	M20x1,5	33	80	40	30	10	30	2,8	15	34	K0344.94	49,24 PLN
K0344.02105	H	stal nierdzewna	hartowane	5	M10x1	21	47	24	18	5	17	1,3	5	12	K0344.91	46,50 PLN
K0344.02206	H	stal nierdzewna	hartowane	6	M12x1,5	25	56	28	22	6	19	1,8	6	14	K0344.92	52,78 PLN
K0344.02308	H	stal nierdzewna	hartowane	8	M16x1,5	33	74	36	30	8	24	2,3	15	35	K0344.93	62,49 PLN
K0344.02410	H	stal nierdzewna	hartowane	10	M20x1,5	33	80	40	30	10	30	2,8	15	34	K0344.94	91,49 PLN
K0344.12105	H	stal nierdzewna	niehartowany	5	M10x1	21	47	24	18	5	17	1,3	5	12	K0344.91	46,50 PLN
K0344.12206	H	stal nierdzewna	niehartowany	6	M12x1,5	25	56	28	22	6	19	1,8	6	14	K0344.92	52,78 PLN
K0344.12308	H	stal nierdzewna	niehartowany	8	M16x1,5	33	74	36	30	8	24	2,3	15	35	K0344.93	62,49 PLN
K0344.12410	H	stal nierdzewna	niehartowany	10	M20x1,5	33	80	40	30	10	30	2,8	15	34	K0344.94	91,49 PLN
