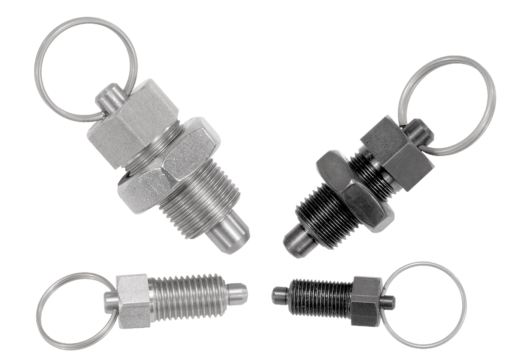

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły

OpisMateriał:Wersja stalowa:
Trzpień ustalający hartowany:
Klasa wytrzymałości 5.8.

Wersja nierdzewna:
Trzpień ustalający hartowany:
Tulejka gwintowana – stal 1.4305.
Trzpień ustalający – stal 1.4034.

Trzpień ustalający niehartowany:
Tulejka gwintowana – stal 1.4305.
Trzpień ustalający – stal 1.4305.

Kółko z drutu – stal 1.4310, niepowlekana.Wersja:Wersja stalowa:
Trzpień ustalający hartowany, szlifowany i oksydowany.

Wersja nierdzewna:
Trzpień ustalający hartowany i szlifowany, niepowlekany.
Trzpień ustalający niehartowany, szlifowany, niepowlekany.Wskazówka:Trzpienie ustalające wysuwne znajdują zastosowanie tam, gdzie trzeba zapobiec przesuwaniu się części z powodu sił poprzecznych. Ruch do następnej pozycji możliwy jest dopiero po odciągnięciu trzpienia. Kółko umożliwia np. automatyczne uruchamianie trzpienia ustalającego (sterowane programem) za pomocą siłownika pneumatycznego lub dopuszcza zdalne sterowanie poprzez cięgna giętkie (Bowdena).Na zapytanie:Wykonania specjalne.Wyposażenie:Pierścienie dystansowe K0665Wskazówka dotycząca planu:

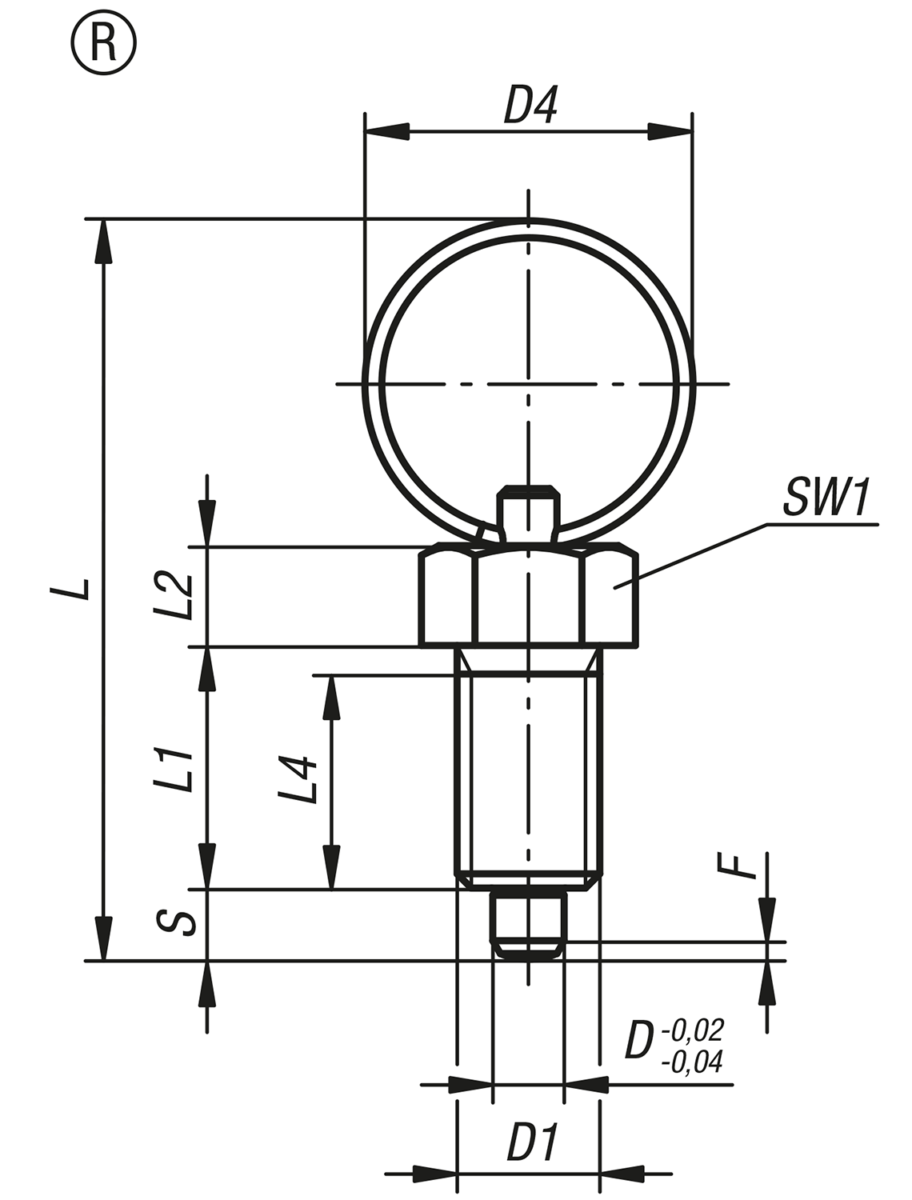

Forma R: bez nakrętki zabezpieczającej

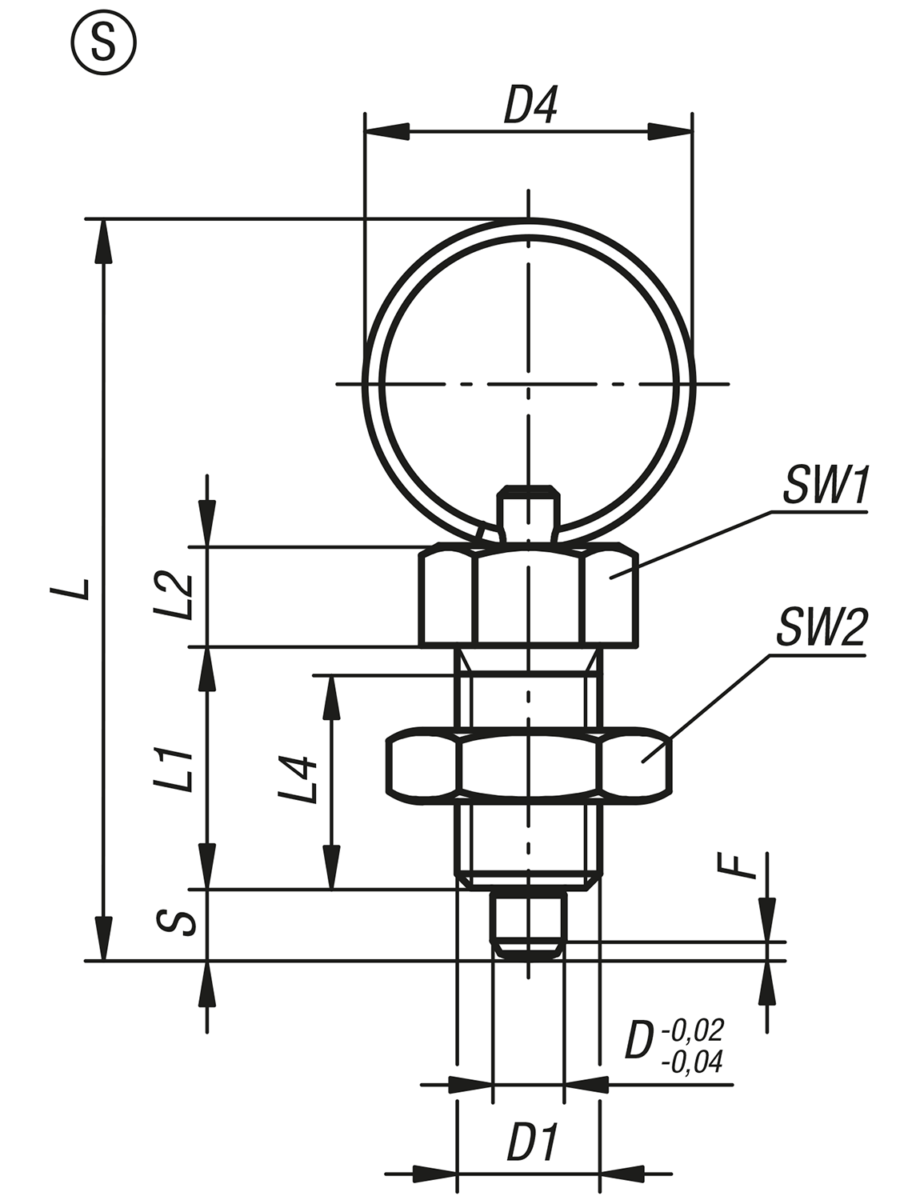

Forma S: z nakrętką zabezpieczającą

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0342 Trzpienie ustalające

244 kB

Rysunki (przegląd ogólny)

Trzpienie ustalające, forma R

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał korpusu	Powierzchnia korpusu	D	D1	D4	L	L1	L2	L4	Skok S	SW1	F x 30°	Siła sprężyny początek F1 ok. N	Siła sprężyny koniec F2 ok. N	Cena
K0342.3004	R	stal	hartowane	4	M8x1	15	40	15	6	13	4	10	1	6	12	23,18 PLN
K0342.3105	R	stal	hartowane	5	M10x1	23	52	17	7	15	5	13	1,3	5	12	22,07 PLN
K0342.3206	R	stal	hartowane	6	M12x1,5	23	57	20	8	17	6	14	1,8	6	14	24,44 PLN
K0342.3308	R	stal	hartowane	8	M16x1,5	28	72	26	10	23	8	19	2,3	15	35	31,57 PLN
K0342.3410	R	stal	hartowane	10	M20x1,5	28	78	28	12	25	10	22	2,8	15	34	45,69 PLN
K0342.03004	R	stal nierdzewna	hartowane	4	M8x1	15	40	15	6	13	4	10	1	6	12	37,70 PLN
K0342.03105	R	stal nierdzewna	hartowane	5	M10x1	23	52	17	7	15	5	13	1,3	5	12	35,87 PLN
K0342.03206	R	stal nierdzewna	hartowane	6	M12x1,5	23	57	20	8	17	6	14	1,8	6	14	42,41 PLN
K0342.03308	R	stal nierdzewna	hartowane	8	M16x1,5	28	72	26	10	23	8	19	2,3	15	35	56,27 PLN
K0342.03410	R	stal nierdzewna	hartowane	10	M20x1,5	28	78	28	12	25	10	22	2,8	15	34	96,20 PLN
K0342.13004	R	stal nierdzewna	niehartowany	4	M8x1	15	40	15	6	13	4	10	1	6	12	37,70 PLN
K0342.13105	R	stal nierdzewna	niehartowany	5	M10x1	23	52	17	7	15	5	13	1,3	5	12	35,87 PLN
K0342.13206	R	stal nierdzewna	niehartowany	6	M12x1,5	23	57	20	8	17	6	14	1,8	6	14	42,41 PLN
K0342.13308	R	stal nierdzewna	niehartowany	8	M16x1,5	28	72	26	10	23	8	19	2,3	15	35	56,27 PLN
K0342.13410	R	stal nierdzewna	niehartowany	10	M20x1,5	28	78	28	12	25	10	22	2,8	15	34	96,20 PLN

Trzpienie ustalające, forma S

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał korpusu	Powierzchnia korpusu	D	D1	D4	L	L1	L2	L4	Skok S	SW1	SW2	F x 30°	Siła sprężyny początek F1 ok. N	Siła sprężyny koniec F2 ok. N	Cena
K0342.4004	S	stal	hartowane	4	M8x1	15	40	15	6	13	4	10	13	1	6	12	23,63 PLN
K0342.4105	S	stal	hartowane	5	M10x1	23	52	17	7	15	5	13	17	1,3	5	12	22,42 PLN
K0342.4206	S	stal	hartowane	6	M12x1,5	23	57	20	8	17	6	14	19	1,8	6	14	24,95 PLN
K0342.4308	S	stal	hartowane	8	M16x1,5	28	72	26	10	23	8	19	24	2,3	15	35	32,58 PLN
K0342.4410	S	stal	hartowane	10	M20x1,5	28	78	28	12	25	10	22	30	2,8	15	34	46,71 PLN
K0342.04004	S	stal nierdzewna	hartowane	4	M8x1	15	40	15	6	13	4	10	13	1	6	12	40,33 PLN
K0342.04105	S	stal nierdzewna	hartowane	5	M10x1	23	52	17	7	15	5	13	17	1,3	5	12	38,40 PLN
K0342.04206	S	stal nierdzewna	hartowane	6	M12x1,5	23	57	20	8	17	6	14	19	1,8	6	14	45,13 PLN
K0342.04308	S	stal nierdzewna	hartowane	8	M16x1,5	28	72	26	10	23	8	19	24	2,3	15	35	60,27 PLN
K0342.04410	S	stal nierdzewna	hartowane	10	M20x1,5	28	78	28	12	25	10	22	30	2,8	15	34	99,53 PLN
K0342.14004	S	stal nierdzewna	niehartowany	4	M8x1	15	40	15	6	13	4	10	13	1	6	12	40,33 PLN
K0342.14105	S	stal nierdzewna	niehartowany	5	M10x1	23	52	17	7	15	5	13	17	1,3	5	12	38,40 PLN
K0342.14206	S	stal nierdzewna	niehartowany	6	M12x1,5	23	57	20	8	17	6	14	19	1,8	6	14	45,13 PLN
K0342.14308	S	stal nierdzewna	niehartowany	8	M16x1,5	28	72	26	10	23	8	19	24	2,3	15	35	60,27 PLN
K0342.14410	S	stal nierdzewna	niehartowany	10	M20x1,5	28	78	28	12	25	10	22	30	2,8	15	34	99,53 PLN
