K0339Trzpienie ustalające |
powrót |
|
|
OpisMateriał:Wersja stalowa:
Tuleja gwintowana i trzpień ustalający – stal automatowa.
Wersja nierdzewna:
Trzpień ustalający gwintowany:
Tulejka gwintowana – stal 1.4305.
Trzpień ustalający – stal 1.4034.
Trzpień ustalający niehartowany:
Tuleja gwintowana – stal 1.4305.
Trzpień ustalający – stal 1.4305.
Uchwyt grzybkowy – termoplast, ciemnoszary.Wersja:Wersja stalowa:
Tulejka gwintowana oksydowana.
Trzpień ustalający hartowany, szlifowany i oksydowany.
Wersja nierdzewna:
Tulejka gwintowana niepowlekana.
Trzpień ustalający hartowany, szlifowany, niepowlekany.

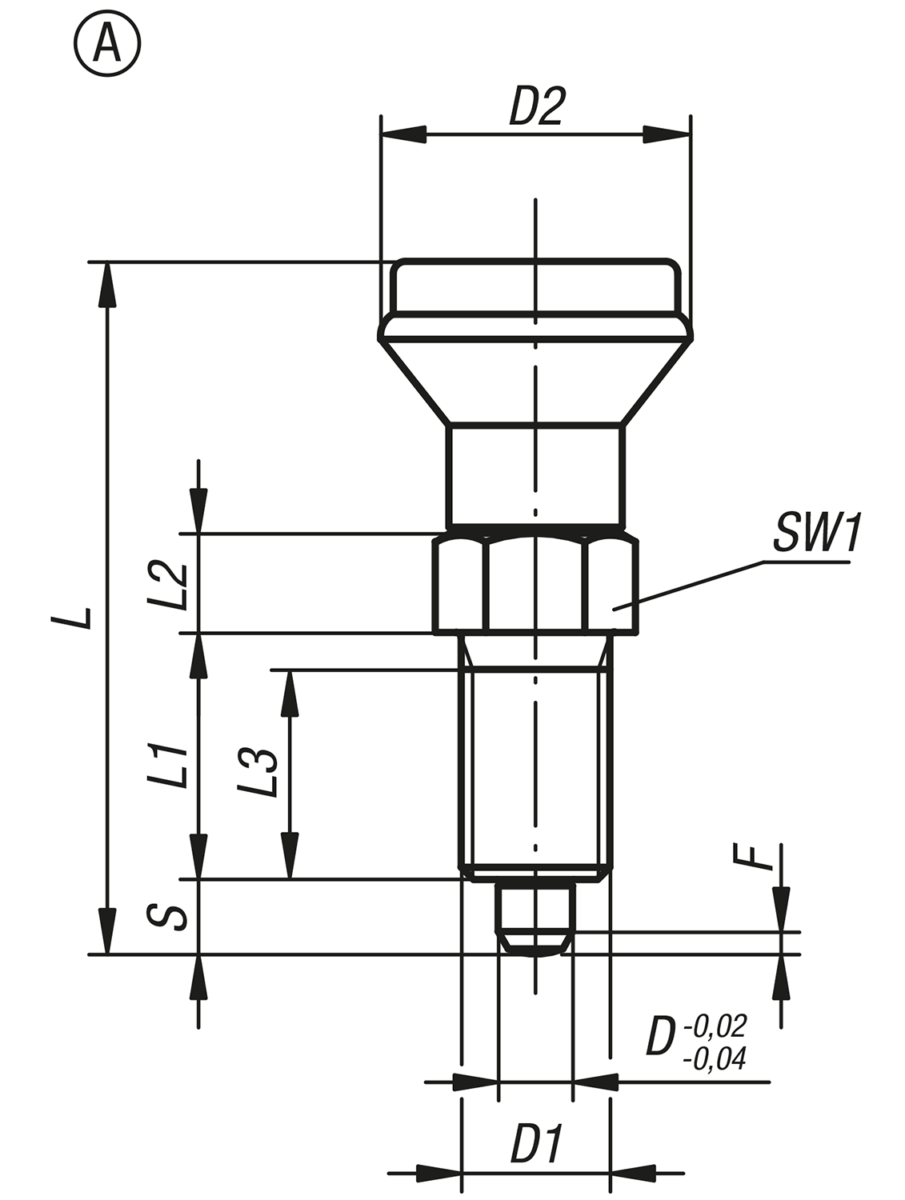

Trzpień ustalający niehartowany, szlifowany, niepowlekany.Wskazówka:Trzpienie ustalające wysuwne znajdują zastosowanie tam, gdzie trzeba zapobiec przesuwaniu się części z powodu sił poprzecznych. Ruch do następnej pozycji możliwy jest dopiero po odciągnięciu trzpienia. Jeśli trzpień ma przez dłuższy czas pozostawać w pozycji „odwiedziony”, to zastosowanie typu C lub D uniemożliwi odskoczenie trzpienia.Na zapytanie:Wykonania specjalne.Wyposażenie:Pierścienie dystansowe K0665Wskazówka dotycząca planu:Forma A: bez kłów podpierających, bez nakrętki zabezpieczającej

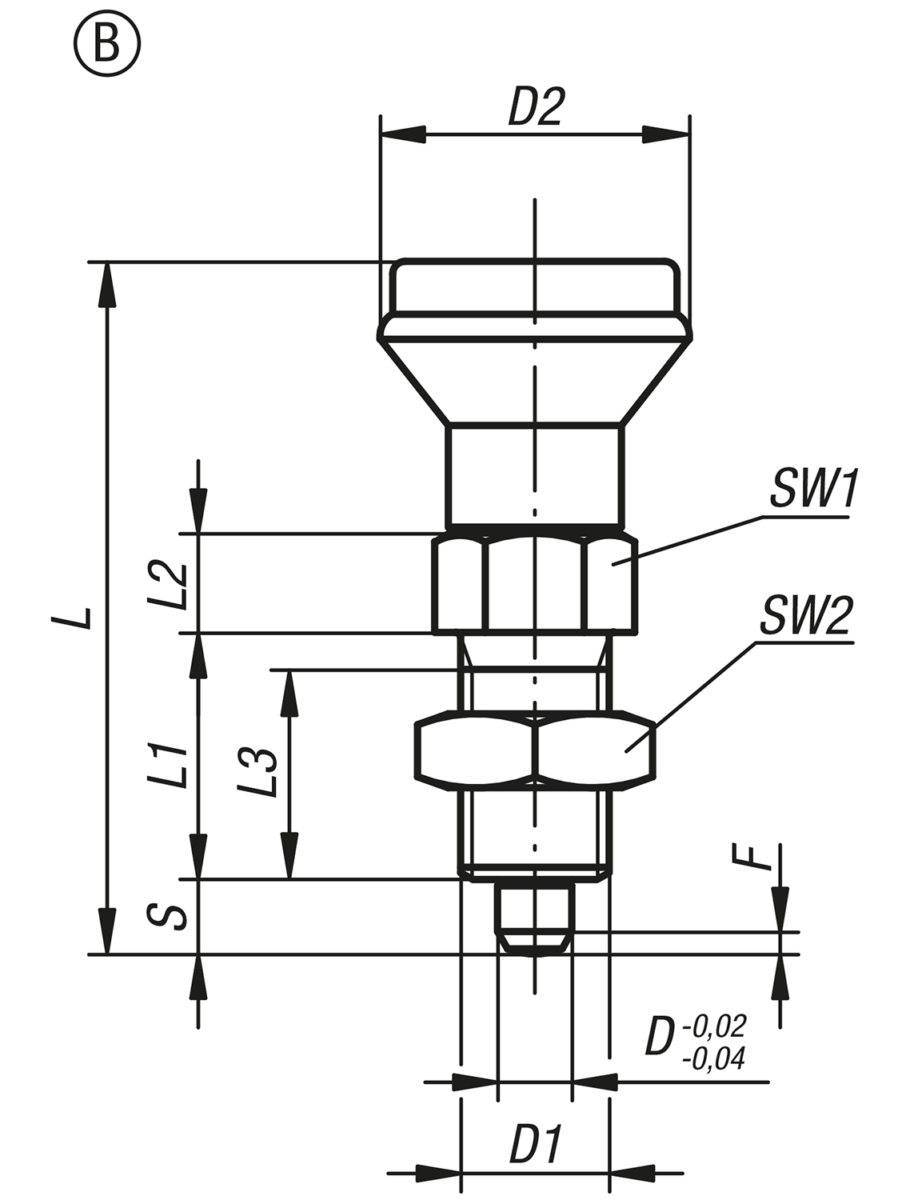

Forma B: bez kłów podpierających, z nakrętką zabezpieczającą

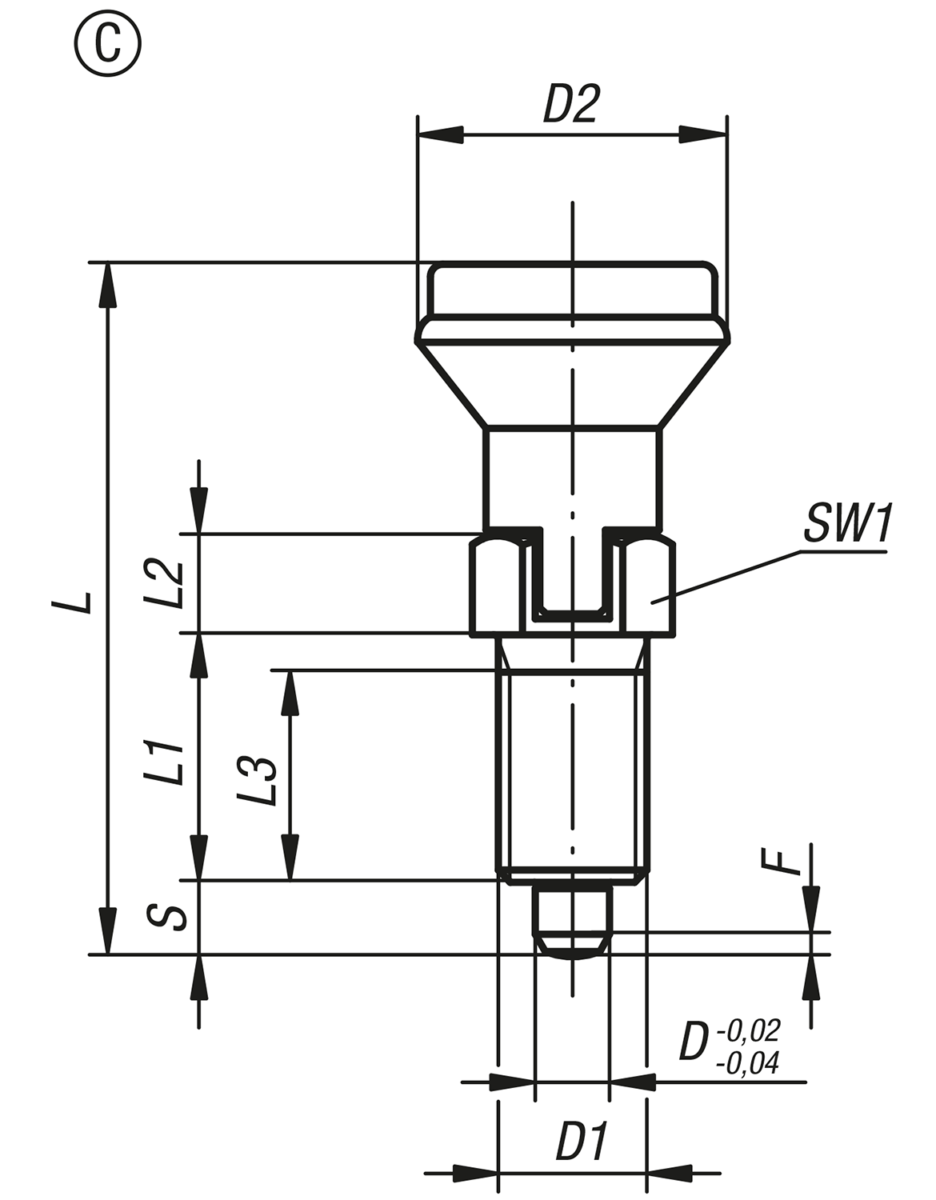

Forma C: z kłami podpierającymi, bez nakrętki zabezpieczającej

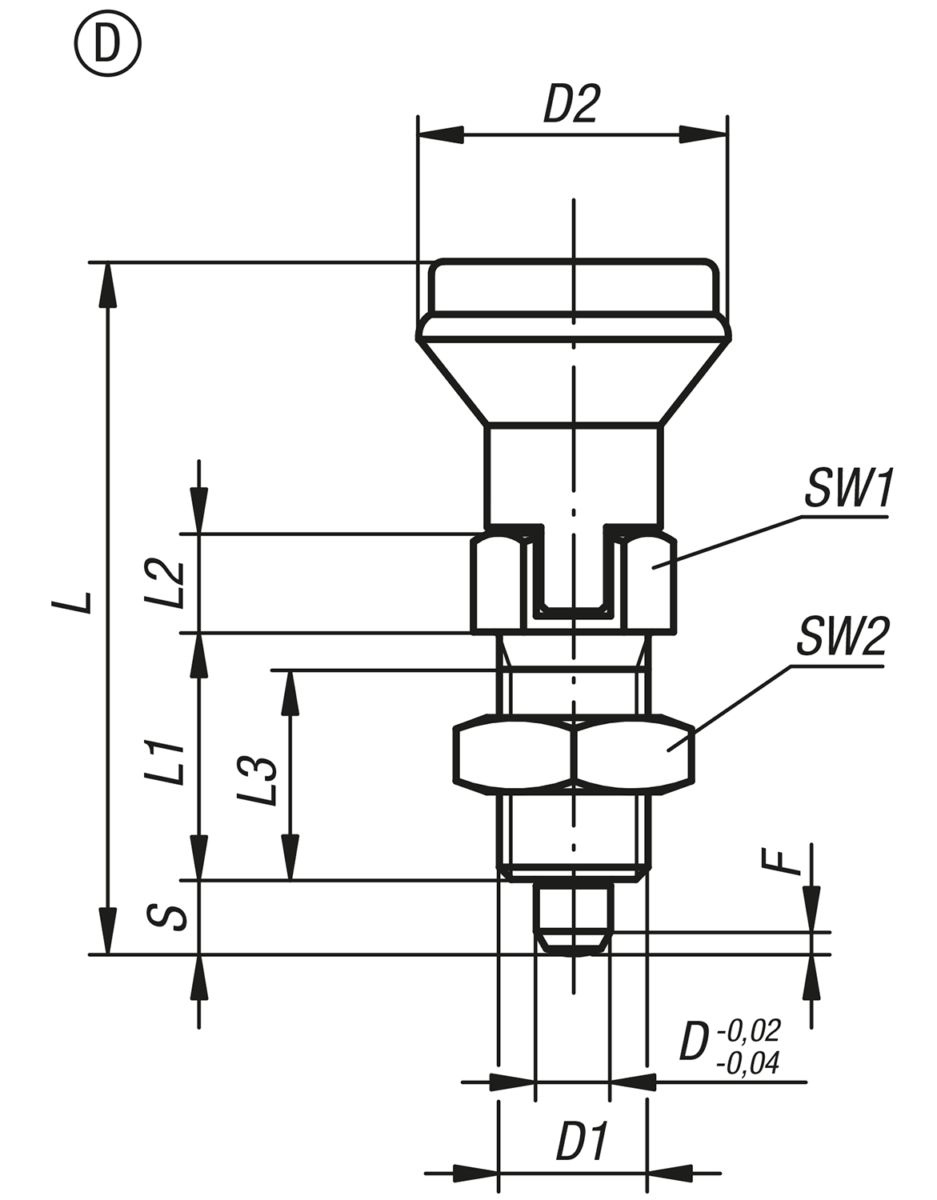

Forma D: z kłami podpierającymi, z nakrętką zabezpieczającą PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Rysunki (przegląd ogólny) |
| Nr Zamówienia | Forma | Materiał
korpusu | Trzpień ustalający | D | D1 | D2 | L | L1 | L2 | L3 | Skok
S | SW1 | F x 30° | Siła sprężyny
początek
F1 ok. N | Siła sprężyny
koniec
F2 ok. N | CAD | Osp. | Cena | Zamów |
|---|
| K0339.1105 | A | stal | hartowane | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 |  |  | 32,44 PLN | | | K0339.1206 | A | stal | hartowane | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 35,98 PLN | | | K0339.1308 | A | stal | hartowane | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 44,18 PLN | | | K0339.1410 | A | stal | hartowane | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 47,06 PLN | | | K0339.01105 | A | stal nierdzewna | hartowane | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 52,82 PLN | | | K0339.01206 | A | stal nierdzewna | hartowane | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 62,44 PLN | | | K0339.01308 | A | stal nierdzewna | hartowane | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 78,68 PLN | | | K0339.01410 | A | stal nierdzewna | hartowane | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 84,85 PLN | | | K0339.11105 | A | stal nierdzewna | niehartowany | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 52,82 PLN | | | K0339.11206 | A | stal nierdzewna | niehartowany | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 62,44 PLN | | | K0339.11308 | A | stal nierdzewna | niehartowany | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 78,68 PLN | | | K0339.11410 | A | stal nierdzewna | niehartowany | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 84,85 PLN | |
|
| Nr Zamówienia | Forma | Materiał
korpusu | Trzpień ustalający | D | D1 | D2 | L | L1 | L2 | L3 | Skok
S | SW1 | SW2 | F x 30° | Siła sprężyny
początek
F1 ok. N | Siła sprężyny
koniec
F2 ok. N | CAD | Osp. | Cena | Zamów |
|---|
| K0339.2105 | B | stal | hartowane | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 33,04 PLN | | | K0339.2206 | B | stal | hartowane | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 36,69 PLN | | | K0339.2308 | B | stal | hartowane | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 45,49 PLN | | | K0339.2410 | B | stal | hartowane | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 48,58 PLN | | | K0339.02105 | B | stal nierdzewna | hartowane | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 56,47 PLN | | | K0339.02206 | B | stal nierdzewna | hartowane | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 66,44 PLN | | | K0339.02308 | B | stal nierdzewna | hartowane | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 84,30 PLN | | | K0339.02410 | B | stal nierdzewna | hartowane | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 87,89 PLN | | | K0339.12105 | B | stal nierdzewna | niehartowany | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 56,47 PLN | | | K0339.12206 | B | stal nierdzewna | niehartowany | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 66,44 PLN | | | K0339.12308 | B | stal nierdzewna | niehartowany | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 84,30 PLN | | | K0339.12410 | B | stal nierdzewna | niehartowany | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 87,89 PLN | |
|
| Nr Zamówienia | Forma | Materiał
korpusu | Trzpień ustalający | D | D1 | D2 | L | L1 | L2 | L3 | Skok
S | SW1 | F x 30° | Siła sprężyny
początek
F1 ok. N | Siła sprężyny
koniec
F2 ok. N | CAD | Osp. | Cena | Zamów |
|---|
| K0339.3105 | C | stal | hartowane | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 40,83 PLN | | | K0339.3206 | C | stal | hartowane | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 45,44 PLN | | | K0339.3308 | C | stal | hartowane | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 51,56 PLN | | | K0339.3410 | C | stal | hartowane | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 52,78 PLN | | | K0339.03105 | C | stal nierdzewna | hartowane | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 59,40 PLN | | | K0339.03206 | C | stal nierdzewna | hartowane | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 70,28 PLN | | | K0339.03308 | C | stal nierdzewna | hartowane | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 90,73 PLN | | | K0339.03410 | C | stal nierdzewna | hartowane | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 101,15 PLN | | | K0339.13105 | C | stal nierdzewna | niehartowany | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 59,40 PLN | | | K0339.13206 | C | stal nierdzewna | niehartowany | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 70,28 PLN | | | K0339.13308 | C | stal nierdzewna | niehartowany | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 90,73 PLN | | | K0339.13410 | C | stal nierdzewna | niehartowany | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 101,15 PLN | |
|
| Nr Zamówienia | Forma | Materiał
korpusu | Trzpień ustalający | D | D1 | D2 | L | L1 | L2 | L3 | Skok
S | SW1 | SW2 | F x 30° | Siła sprężyny
początek
F1 ok. N | Siła sprężyny
koniec
F2 ok. N | CAD | Osp. | Cena | Zamów |
|---|
| K0339.4105 | D | stal | hartowane | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 41,24 PLN | | | K0339.4206 | D | stal | hartowane | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 46,35 PLN | | | K0339.4308 | D | stal | hartowane | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 53,13 PLN | | | K0339.4410 | D | stal | hartowane | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 53,79 PLN | | | K0339.04105 | D | stal nierdzewna | hartowane | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 62,90 PLN | | | K0339.04206 | D | stal nierdzewna | hartowane | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 74,13 PLN | | | K0339.04308 | D | stal nierdzewna | hartowane | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 96,09 PLN | | | K0339.04410 | D | stal nierdzewna | hartowane | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 103,03 PLN | | | K0339.14105 | D | stal nierdzewna | niehartowany | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 62,90 PLN | | | K0339.14206 | D | stal nierdzewna | niehartowany | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 74,13 PLN | | | K0339.14308 | D | stal nierdzewna | niehartowany | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 96,09 PLN | | | K0339.14410 | D | stal nierdzewna | niehartowany | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 103,03 PLN | |
|
