        Trzpienie ustalające, forma B

Opis artykułu/ilustracje produktu

OpisOpis produktu:Trzpienie ustalające są stosowane wszędzie tam, gdzie należy zapobiec zmianie pozycji w wyniku działania sił poprzecznych.
Przykładem mogą być blokady długości i wysokości, jak również ustalanie pozycji w maszynach, urządzeniach, meblach i pojazdach specjalnych.

Dopiero po ręcznym odciągnięciu sworznia można przejść do innego położenia blokowania. Jeżeli trzpień ma być odciągany przez dłuższy czas i konieczne jest zapobieżenie odskoczeniu trzpienia ustalającego, należy wybrać formę C lub D.

Stosowane materiały umożliwiają różnorodne użycie, w tym zastosowanie z największymi wymaganiami dla odporności na korozję.Materiał:Wersja stalowa:
Tuleja gwintowana i kołek ustalający ze stali automatowej.
Sprężyna dociskowa 1.4310.

Wersja ze stali nierdzewnej A2:
Tuleja gwintowana 1.4305.
Kołek ustalający hartowany 1.4034.
Kołek ustalający nie hartowany 1.4305.
Sprężyna dociskowa 1.4310.

Wersja ze stali nierdzewnej A4:
Tuleja gwintowana i kołek ustalający 1.4404.
Sprężyna dociskowa 1.4401 lub 1.4571.

Uchwyt grzybkowy z termoplastu czarno-szary lub czerwony komunikacyjny RAL3020.Wersja:Wersja stalowa:
tuleja gwintowana oksydowana.
Trzpień ustalający hartowany, szlifowany i oksydowany.

Wersja ze stali nierdzewnej A2:
tuleja gwintowana niepowlekana.
Trzpień ustalający hartowany lub nie hartowany, szlifowany i niepowlekany.

Wersja ze stali nierdzewnej A4:
tuleja gwintowana niepowlekana.
Trzpień ustalający szlifowany, niklowany chemicznie lub niepowlekany.Na zapytanie:Wykonania specjalne.Wyposażenie:Pierścienie dystansowe K0665Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0338_B Trzpień ustalający stalowy lub ze stali nierdzewnej, forma B, bez rowka zatrzaskowego, z przeciwnakrętką

204 kB

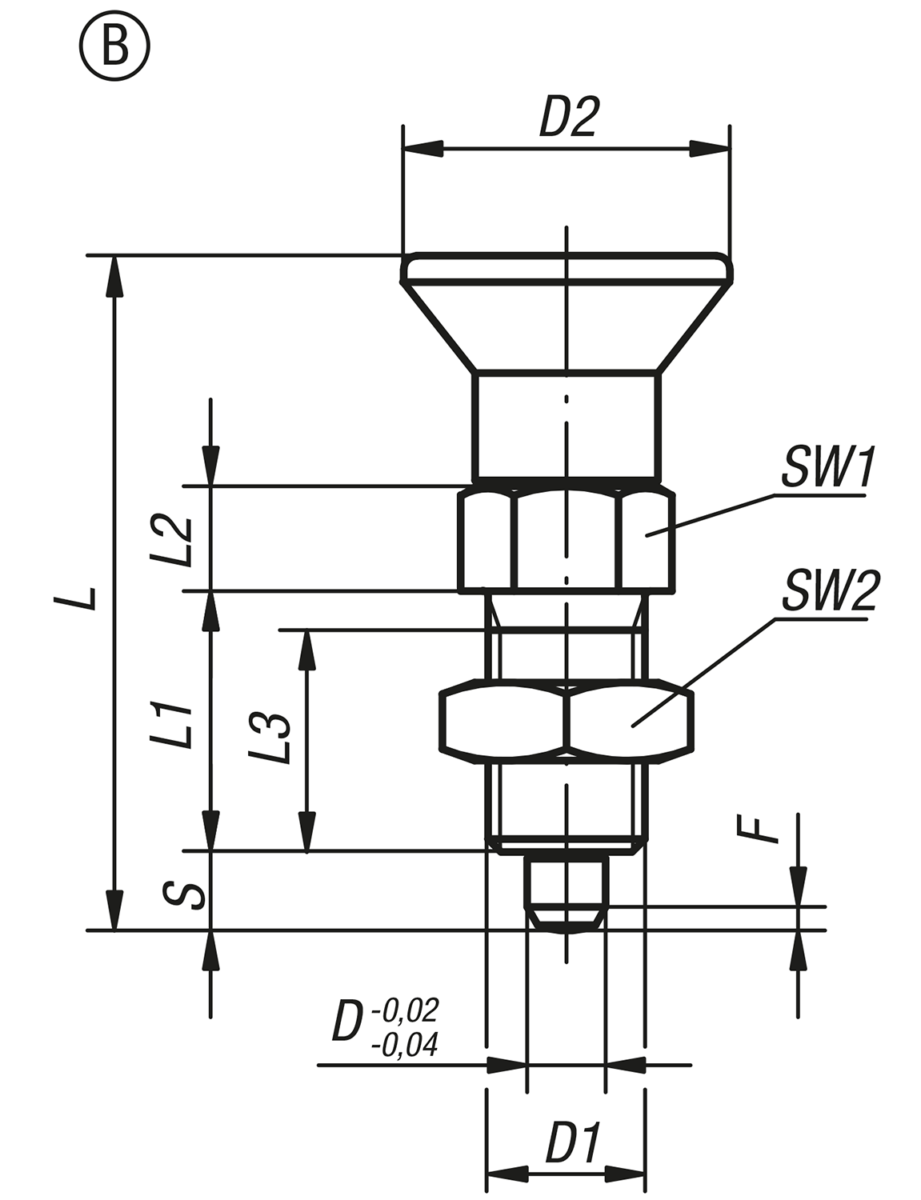

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał korpusu	Klucz stalowy	Powierzchnia korpusu	Kolor komponentów	D	D1	D2	L	L1	L2	L3	Skok S	SW1	SW2	F x 30°	Siła sprężyny początek F1 ok. N	Siła sprężyny koniec F2 ok. N	Cena
K0338.2903	B	stal	-	hartowane	ciemnoszary RAL 7021	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10	33,34 PLN
K0338.2004	B	stal	-	hartowane	ciemnoszary RAL 7021	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12	30,01 PLN
K0338.2105	B	stal	-	hartowane	ciemnoszary RAL 7021	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12	31,72 PLN
K0338.2206	B	stal	-	hartowane	ciemnoszary RAL 7021	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14	35,22 PLN
K0338.2308	B	stal	-	hartowane	ciemnoszary RAL 7021	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	45,89 PLN
K0338.2410	B	stal	-	hartowane	ciemnoszary RAL 7021	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34	47,11 PLN
K0338.2412	B	stal	-	hartowane	ciemnoszary RAL 7021	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	64,77 PLN
K0338.2516	B	stal	-	hartowane	ciemnoszary RAL 7021	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46	89,87 PLN
K0338.290384	B	stal	-	hartowane	czerwony RAL 3020	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10	33,34 PLN
K0338.200484	B	stal	-	hartowane	czerwony RAL 3020	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12	30,01 PLN
K0338.210584	B	stal	-	hartowane	czerwony RAL 3020	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12	31,72 PLN
K0338.220684	B	stal	-	hartowane	czerwony RAL 3020	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14	35,22 PLN
K0338.230884	B	stal	-	hartowane	czerwony RAL 3020	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	45,89 PLN
K0338.241084	B	stal	-	hartowane	czerwony RAL 3020	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34	47,11 PLN
K0338.241284	B	stal	-	hartowane	czerwony RAL 3020	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	64,77 PLN
K0338.251684	B	stal	-	hartowane	czerwony RAL 3020	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46	89,87 PLN
K0338.02903	B	stal nierdzewna	1.4034	hartowane	ciemnoszary RAL 7021	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10	56,83 PLN
K0338.02004	B	stal nierdzewna	1.4034	hartowane	ciemnoszary RAL 7021	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12	48,38 PLN
K0338.02105	B	stal nierdzewna	1.4034	hartowane	ciemnoszary RAL 7021	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12	54,24 PLN
K0338.02206	B	stal nierdzewna	1.4034	hartowane	ciemnoszary RAL 7021	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14	63,81 PLN
K0338.02308	B	stal nierdzewna	1.4034	hartowane	ciemnoszary RAL 7021	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	80,91 PLN
K0338.02410	B	stal nierdzewna	1.4034	hartowane	ciemnoszary RAL 7021	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34	84,35 PLN
K0338.02412	B	stal nierdzewna	1.4034	hartowane	ciemnoszary RAL 7021	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	123,66 PLN
K0338.02516	B	stal nierdzewna	1.4034	hartowane	ciemnoszary RAL 7021	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46	175,74 PLN
K0338.0290384	B	stal nierdzewna	1.4034	hartowane	czerwony RAL 3020	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10	56,83 PLN
K0338.0200484	B	stal nierdzewna	1.4034	hartowane	czerwony RAL 3020	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12	48,38 PLN
K0338.0210584	B	stal nierdzewna	1.4034	hartowane	czerwony RAL 3020	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12	54,24 PLN
K0338.0220684	B	stal nierdzewna	1.4034	hartowane	czerwony RAL 3020	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14	63,81 PLN
K0338.0230884	B	stal nierdzewna	1.4034	hartowane	czerwony RAL 3020	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	80,91 PLN
K0338.0241084	B	stal nierdzewna	1.4034	hartowane	czerwony RAL 3020	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34	84,35 PLN
K0338.0241284	B	stal nierdzewna	1.4034	hartowane	czerwony RAL 3020	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	123,66 PLN
K0338.0251684	B	stal nierdzewna	1.4034	hartowane	czerwony RAL 3020	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46	175,74 PLN
K0338.12903	B	stal nierdzewna	1.4305	niehartowany	ciemnoszary RAL 7021	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10	56,83 PLN
K0338.12004	B	stal nierdzewna	1.4305	niehartowany	ciemnoszary RAL 7021	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12	48,38 PLN
K0338.12105	B	stal nierdzewna	1.4305	niehartowany	ciemnoszary RAL 7021	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12	54,24 PLN
K0338.12206	B	stal nierdzewna	1.4305	niehartowany	ciemnoszary RAL 7021	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14	63,81 PLN
K0338.12308	B	stal nierdzewna	1.4305	niehartowany	ciemnoszary RAL 7021	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	80,91 PLN
K0338.12410	B	stal nierdzewna	1.4305	niehartowany	ciemnoszary RAL 7021	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34	84,35 PLN
K0338.12412	B	stal nierdzewna	1.4305	niehartowany	ciemnoszary RAL 7021	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	123,66 PLN
K0338.12516	B	stal nierdzewna	1.4305	niehartowany	ciemnoszary RAL 7021	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46	175,74 PLN
K0338.1290384	B	stal nierdzewna	1.4305	niehartowany	czerwony RAL 3020	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10	56,83 PLN
K0338.1200484	B	stal nierdzewna	1.4305	niehartowany	czerwony RAL 3020	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12	48,38 PLN
K0338.1210584	B	stal nierdzewna	1.4305	niehartowany	czerwony RAL 3020	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12	54,24 PLN
K0338.1220684	B	stal nierdzewna	1.4305	niehartowany	czerwony RAL 3020	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14	63,81 PLN
K0338.1230884	B	stal nierdzewna	1.4305	niehartowany	czerwony RAL 3020	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	80,91 PLN
K0338.1241084	B	stal nierdzewna	1.4305	niehartowany	czerwony RAL 3020	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34	84,35 PLN
K0338.1241284	B	stal nierdzewna	1.4305	niehartowany	czerwony RAL 3020	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	123,66 PLN
K0338.1251684	B	stal nierdzewna	1.4305	niehartowany	czerwony RAL 3020	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46	175,74 PLN
K0338.62903	B	stal nierdzewna	1.4404	nikolowany	ciemnoszary RAL 7021	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5	68,21 PLN
K0338.62004	B	stal nierdzewna	1.4404	nikolowany	ciemnoszary RAL 7021	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5	58,04 PLN
K0338.62105	B	stal nierdzewna	1.4404	nikolowany	ciemnoszary RAL 7021	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5	65,08 PLN
K0338.62206	B	stal nierdzewna	1.4404	nikolowany	ciemnoszary RAL 7021	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5	76,56 PLN
K0338.62308	B	stal nierdzewna	1.4404	nikolowany	ciemnoszary RAL 7021	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	97,10 PLN
K0338.62410	B	stal nierdzewna	1.4404	nikolowany	ciemnoszary RAL 7021	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30	101,20 PLN
K0338.62412	B	stal nierdzewna	1.4404	nikolowany	ciemnoszary RAL 7021	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	129,84 PLN
K0338.62516	B	stal nierdzewna	1.4404	nikolowany	ciemnoszary RAL 7021	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40	193,29 PLN
K0338.6290384	B	stal nierdzewna	1.4404	nikolowany	czerwony RAL 3020	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5	68,21 PLN
K0338.6200484	B	stal nierdzewna	1.4404	nikolowany	czerwony RAL 3020	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5	58,04 PLN
K0338.6210584	B	stal nierdzewna	1.4404	nikolowany	czerwony RAL 3020	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5	65,08 PLN
K0338.6220684	B	stal nierdzewna	1.4404	nikolowany	czerwony RAL 3020	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5	76,56 PLN
K0338.6230884	B	stal nierdzewna	1.4404	nikolowany	czerwony RAL 3020	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	97,10 PLN
K0338.6241084	B	stal nierdzewna	1.4404	nikolowany	czerwony RAL 3020	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30	101,20 PLN
K0338.6241284	B	stal nierdzewna	1.4404	nikolowany	czerwony RAL 3020	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	129,84 PLN
K0338.6251684	B	stal nierdzewna	1.4404	nikolowany	czerwony RAL 3020	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40	193,29 PLN
K0338.72903	B	stal nierdzewna	1.4404	z połyskiem	ciemnoszary RAL 7021	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5	68,21 PLN
K0338.72004	B	stal nierdzewna	1.4404	z połyskiem	ciemnoszary RAL 7021	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5	58,04 PLN
K0338.72105	B	stal nierdzewna	1.4404	z połyskiem	ciemnoszary RAL 7021	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5	65,08 PLN
K0338.72206	B	stal nierdzewna	1.4404	z połyskiem	ciemnoszary RAL 7021	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5	76,56 PLN
K0338.72308	B	stal nierdzewna	1.4404	z połyskiem	ciemnoszary RAL 7021	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	97,10 PLN
K0338.72410	B	stal nierdzewna	1.4404	z połyskiem	ciemnoszary RAL 7021	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30	101,20 PLN
K0338.72412	B	stal nierdzewna	1.4404	z połyskiem	ciemnoszary RAL 7021	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	129,84 PLN
K0338.72516	B	stal nierdzewna	1.4404	z połyskiem	ciemnoszary RAL 7021	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40	193,29 PLN
K0338.7290384	B	stal nierdzewna	1.4404	z połyskiem	czerwony RAL 3020	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5	68,21 PLN
K0338.7200484	B	stal nierdzewna	1.4404	z połyskiem	czerwony RAL 3020	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5	58,04 PLN
K0338.7210584	B	stal nierdzewna	1.4404	z połyskiem	czerwony RAL 3020	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5	65,08 PLN
K0338.7220684	B	stal nierdzewna	1.4404	z połyskiem	czerwony RAL 3020	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5	76,56 PLN
K0338.7230884	B	stal nierdzewna	1.4404	z połyskiem	czerwony RAL 3020	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	97,10 PLN
K0338.7241084	B	stal nierdzewna	1.4404	z połyskiem	czerwony RAL 3020	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30	101,20 PLN
K0338.7241284	B	stal nierdzewna	1.4404	z połyskiem	czerwony RAL 3020	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	129,84 PLN
K0338.7251684	B	stal nierdzewna	1.4404	z połyskiem	czerwony RAL 3020	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40	193,29 PLN
