Trzpienie ustalające

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Zatrzaski, trzpienie ustalające, trzpienie montażowe
    - Trzpienie ustalające
      - Trzpienie ustalające

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły

OpisMateriał:Wersja stalowa:
Tuleja gwintowana i trzpień ustalający – stal automatowa.

Wersja nierdzewna:
Trzpień ustalający gwintowany:
Tulejka gwintowana – stal 1.4305.
Trzpień ustalający – stal 1.4034.

Trzpień ustalający niehartowany:
Tuleja gwintowana – stal 1.4305.
Trzpień ustalający – stal 1.4305.

Uchwyt grzybkowy – termoplast, ciemnoszary.Wersja:Wersja stalowa:
Tulejka gwintowana oksydowana.
Trzpień ustalający hartowany, szlifowany i oksydowany.

Wersja nierdzewna:
Trzpień ustalający hartowany, szlifowany, niepowlekany. Tulejka gwintowana niepowlekana.
Trzpień ustalający niehartowany, szlifowany, niepowlekany.Wskazówka:Trzpienie ustalające wysuwne znajdują zastosowanie tam, gdzie trzeba zapobiec przesuwaniu się części z powodu sił poprzecznych. Ruch do następnej pozycji możliwy jest dopiero po odciągnięciu trzpienia. Jeśli trzpień ma przez dłuższy czas pozostawać w pozycji „odwiedziony”, to zastosowanie typu C lub D uniemożliwi odskoczenie trzpienia.Na zapytanie:Wykonania specjalne.Wyposażenie:Pierścienie dystansowe K0665Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0338 Trzpienie ustalające

301 kB

Rysunki (przegląd ogólny)

Trzpienie ustalające, forma A

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał korpusu	Trzpień ustalający	D	D1	D2	L	L1	L2	L3	H	SW1	F x 30°	Siła sprężyny początek F1 ok. N	Siła sprężyny koniec F2 ok. N	Cena
K0338.1903	A	stal	hartowane	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	4,5	10	26,71 PLN
K0338.1004	A	stal	hartowane	4	M8x1	18	38,5	15	6	13	4	10	1	6	12	25,39 PLN
K0338.1105	A	stal	hartowane	5	M10x1	21	43,5	17	7	15	5	13	1,3	5	12	24,20 PLN
K0338.1206	A	stal	hartowane	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	6	14	26,88 PLN
K0338.1308	A	stal	hartowane	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	34,54 PLN
K0338.1410	A	stal	hartowane	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	34	49,98 PLN
K0338.1412	A	stal	hartowane	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	55,00 PLN
K0338.1516	A	stal	hartowane	16	M24x2	40	96	32	18	28	16	27	3,2	20	46	62,48 PLN
K0338.01903	A	stal nierdzewna	hartowane	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	4,5	10	43,43 PLN
K0338.01004	A	stal nierdzewna	hartowane	4	M8x1	18	38,5	15	6	13	4	10	1	6	12	41,32 PLN
K0338.01105	A	stal nierdzewna	hartowane	5	M10x1	21	43,5	17	7	15	5	13	1,3	5	12	39,42 PLN
K0338.01206	A	stal nierdzewna	hartowane	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	6	14	46,51 PLN
K0338.01308	A	stal nierdzewna	hartowane	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	61,64 PLN
K0338.01410	A	stal nierdzewna	hartowane	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	34	105,34 PLN
K0338.01412	A	stal nierdzewna	hartowane	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	115,81 PLN
K0338.01516	A	stal nierdzewna	hartowane	16	M24x2	40	96	32	18	28	16	27	3,2	20	46	131,69 PLN
K0338.11903	A	stal nierdzewna	niehartowany	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	4,5	10	43,43 PLN
K0338.11004	A	stal nierdzewna	niehartowany	4	M8x1	18	38,5	15	6	13	4	10	1	6	12	41,32 PLN
K0338.11105	A	stal nierdzewna	niehartowany	5	M10x1	21	43,5	17	7	15	5	13	1,3	5	12	39,42 PLN
K0338.11206	A	stal nierdzewna	niehartowany	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	6	14	46,51 PLN
K0338.11308	A	stal nierdzewna	niehartowany	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	61,64 PLN
K0338.11410	A	stal nierdzewna	niehartowany	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	34	105,34 PLN
K0338.11412	A	stal nierdzewna	niehartowany	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	115,81 PLN
K0338.11516	A	stal nierdzewna	niehartowany	16	M24x2	40	96	32	18	28	16	27	3,2	20	46	131,69 PLN

Trzpienie ustalające, forma B

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał korpusu	Trzpień ustalający	D	D1	D2	L	L1	L2	L3	H	SW1	SW2	F x 30°	Siła sprężyny początek F1 ok. N	Siła sprężyny koniec F2 ok. N	Cena
K0338.2903	B	stal	hartowane	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10	27,24 PLN
K0338.2004	B	stal	hartowane	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12	25,83 PLN
K0338.2105	B	stal	hartowane	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12	24,60 PLN
K0338.2206	B	stal	hartowane	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14	27,32 PLN
K0338.2308	B	stal	hartowane	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	35,60 PLN
K0338.2410	B	stal	hartowane	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34	50,73 PLN
K0338.2412	B	stal	hartowane	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	55,79 PLN
K0338.2516	B	stal	hartowane	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46	63,36 PLN
K0338.02903	B	stal nierdzewna	hartowane	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10	46,38 PLN
K0338.02004	B	stal nierdzewna	hartowane	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12	44,13 PLN
K0338.02105	B	stal nierdzewna	hartowane	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12	42,06 PLN
K0338.02206	B	stal nierdzewna	hartowane	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14	49,46 PLN
K0338.02308	B	stal nierdzewna	hartowane	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	66,00 PLN
K0338.02410	B	stal nierdzewna	hartowane	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34	108,99 PLN
K0338.02412	B	stal nierdzewna	hartowane	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	119,86 PLN
K0338.02516	B	stal nierdzewna	hartowane	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46	136,27 PLN
K0338.12903	B	stal nierdzewna	niehartowany	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10	46,38 PLN
K0338.12004	B	stal nierdzewna	niehartowany	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12	44,13 PLN
K0338.12105	B	stal nierdzewna	niehartowany	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12	42,06 PLN
K0338.12206	B	stal nierdzewna	niehartowany	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14	49,46 PLN
K0338.12308	B	stal nierdzewna	niehartowany	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	66,00 PLN
K0338.12410	B	stal nierdzewna	niehartowany	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34	108,99 PLN
K0338.12412	B	stal nierdzewna	niehartowany	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	119,86 PLN
K0338.12516	B	stal nierdzewna	niehartowany	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46	136,27 PLN

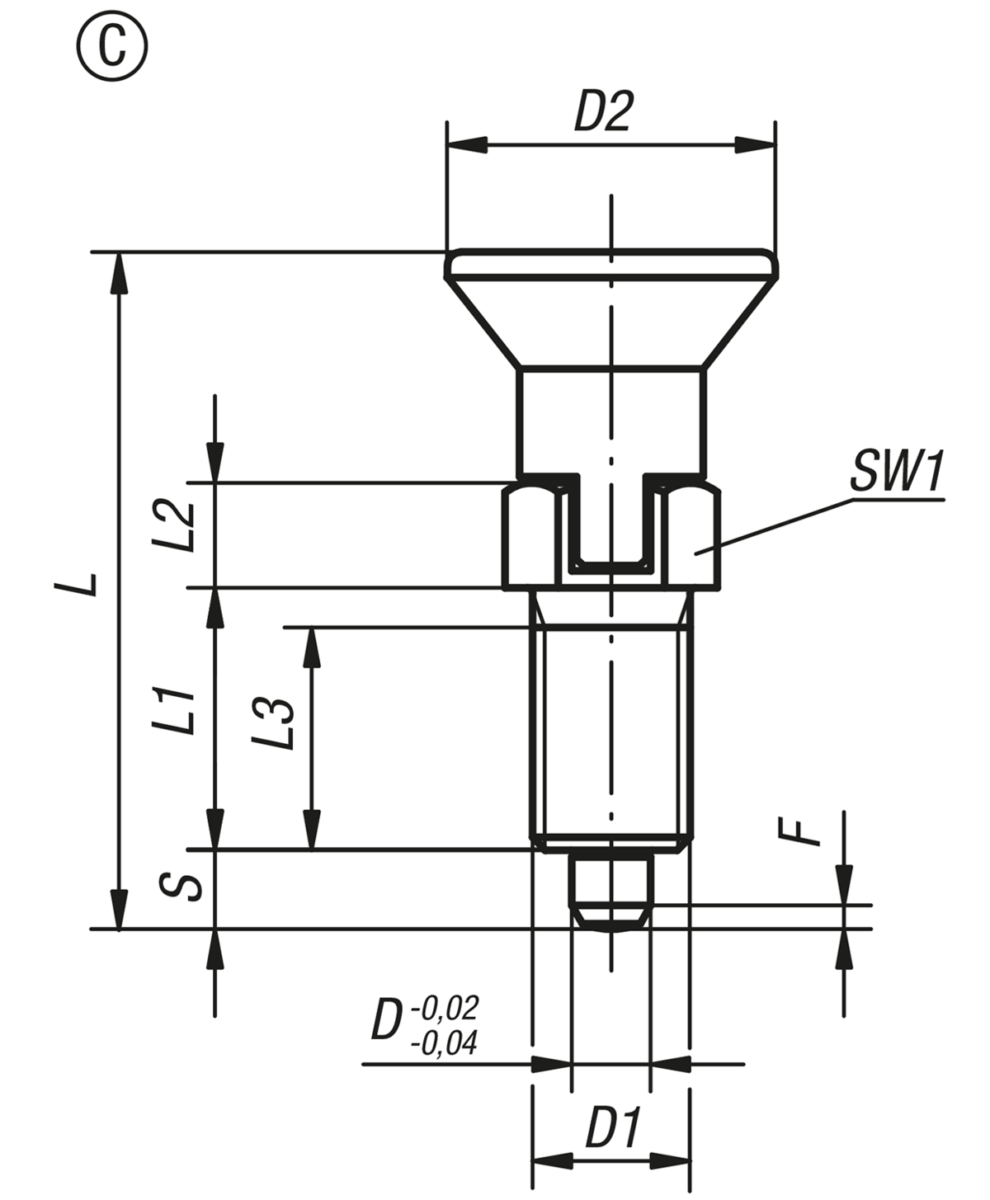

Trzpienie ustalające, forma C

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał korpusu	Trzpień ustalający	D	D1	D2	L	L1	L2	L3	H	SW1	F x 30°	Siła sprężyny początek F1 ok. N	Siła sprężyny koniec F2 ok. N	Cena
K0338.3903	C	stal	hartowane	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	4,5	10	33,53 PLN
K0338.3004	C	stal	hartowane	4	M8x1	18	38,5	15	6	13	4	10	1	6	12	31,94 PLN
K0338.3105	C	stal	hartowane	5	M10x1	21	43,5	17	7	15	5	13	1,3	5	12	30,36 PLN
K0338.3206	C	stal	hartowane	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	6	14	33,75 PLN
K0338.3308	C	stal	hartowane	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	40,30 PLN
K0338.3410	C	stal	hartowane	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	34	65,47 PLN
K0338.3412	C	stal	hartowane	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	71,98 PLN
K0338.3516	C	stal	hartowane	16	M24x2	40	96	32	18	28	16	27	3,2	20	46	81,80 PLN
K0338.03903	C	stal nierdzewna	hartowane	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	4,5	10	48,71 PLN
K0338.03004	C	stal nierdzewna	hartowane	4	M8x1	18	38,5	15	6	13	4	10	1	6	12	46,42 PLN
K0338.03105	C	stal nierdzewna	hartowane	5	M10x1	21	43,5	17	7	15	5	13	1,3	5	12	44,22 PLN
K0338.03206	C	stal nierdzewna	hartowane	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	6	14	52,27 PLN
K0338.03308	C	stal nierdzewna	hartowane	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	70,97 PLN
K0338.03410	C	stal nierdzewna	hartowane	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	34	136,84 PLN
K0338.03412	C	stal nierdzewna	hartowane	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	150,48 PLN
K0338.03516	C	stal nierdzewna	hartowane	16	M24x2	40	96	32	18	28	16	27	3,2	20	46	171,03 PLN
K0338.13903	C	stal nierdzewna	niehartowany	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	4,5	10	48,71 PLN
K0338.13004	C	stal nierdzewna	niehartowany	4	M8x1	18	38,5	15	6	13	4	10	1	6	12	46,42 PLN
K0338.13105	C	stal nierdzewna	niehartowany	5	M10x1	21	43,5	17	7	15	5	13	1,3	5	12	44,22 PLN
K0338.13206	C	stal nierdzewna	niehartowany	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	6	14	52,27 PLN
K0338.13308	C	stal nierdzewna	niehartowany	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	70,97 PLN
K0338.13410	C	stal nierdzewna	niehartowany	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	34	136,84 PLN
K0338.13412	C	stal nierdzewna	niehartowany	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	150,48 PLN
K0338.13516	C	stal nierdzewna	niehartowany	16	M24x2	40	96	32	18	28	16	27	3,2	20	46	171,03 PLN

Trzpienie ustalające, forma D

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał korpusu	Trzpień ustalający	D	D1	D2	L	L1	L2	L3	H	SW1	SW2	F x 30°	Siła sprężyny początek F1 ok. N	Siła sprężyny koniec F2 ok. N	Cena
K0338.4903	D	stal	hartowane	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10	33,92 PLN
K0338.4004	D	stal	hartowane	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12	32,30 PLN
K0338.4105	D	stal	hartowane	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12	30,80 PLN
K0338.4206	D	stal	hartowane	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14	34,23 PLN
K0338.4308	D	stal	hartowane	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	41,27 PLN
K0338.4410	D	stal	hartowane	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34	66,75 PLN
K0338.4412	D	stal	hartowane	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	73,44 PLN
K0338.4516	D	stal	hartowane	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46	83,47 PLN
K0338.04903	D	stal nierdzewna	hartowane	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10	51,61 PLN
K0338.04004	D	stal nierdzewna	hartowane	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12	49,19 PLN
K0338.04105	D	stal nierdzewna	hartowane	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12	46,82 PLN
K0338.04206	D	stal nierdzewna	hartowane	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14	55,18 PLN
K0338.04308	D	stal nierdzewna	hartowane	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	75,24 PLN
K0338.04410	D	stal nierdzewna	hartowane	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34	139,39 PLN
K0338.04412	D	stal nierdzewna	hartowane	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	153,30 PLN
K0338.04516	D	stal nierdzewna	hartowane	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46	174,24 PLN
K0338.14903	D	stal nierdzewna	niehartowany	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10	51,61 PLN
K0338.14004	D	stal nierdzewna	niehartowany	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12	49,19 PLN
K0338.14105	D	stal nierdzewna	niehartowany	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12	46,82 PLN
K0338.14206	D	stal nierdzewna	niehartowany	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14	55,18 PLN
K0338.14308	D	stal nierdzewna	niehartowany	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	75,24 PLN
K0338.14410	D	stal nierdzewna	niehartowany	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34	139,39 PLN
K0338.14412	D	stal nierdzewna	niehartowany	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	153,30 PLN
K0338.14516	D	stal nierdzewna	niehartowany	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46	174,24 PLN
