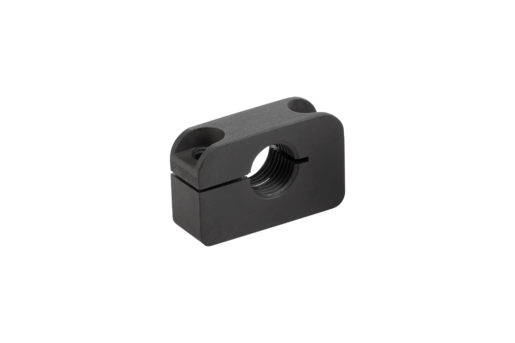

K0638_BAluminiowe elementy ustalające forma B |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Aluminium 3.2163.Wersja:czarny.Wskazówka:Elementy montażowe służą jako pomoc montażowa dla trzpieni ustalających i rozszerzają ich zakres zastosowania. Do stosowania ze śrubami z łbem walcowym DIN 912/ISO 4762.Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Nr Zamówienia
| Forma | D1 | D2 | D3 | A | B | H | H1 | L | T | CAD | Osp. | Cena | Zamów |
|---|
| K0638.406 | B | M6 | 4,5 | 8 | 20 | 10 | 21 | 10 | 30 | 4,5 |  | | 12,75 PLN | | | K0638.4061 | B | M6x0,75 | 4,5 | 8 | 20 | 10 | 21 | 10 | 30 | 4,5 | | | 12,75 PLN | | | K0638.408 | B | M8 | 4,5 | 8 | 20 | 10 | 21 | 10 | 30 | 4,5 | | | 12,75 PLN | | | K0638.4081 | B | M8x1 | 4,5 | 8 | 20 | 10 | 21 | 10 | 30 | 4,5 | | | 12,75 PLN | | | K0638.410 | B | M10 | 5,5 | 10 | 24 | 12 | 26 | 13 | 36 | 5,5 | | | 15,28 PLN | | | K0638.4101 | B | M10x1 | 5,5 | 10 | 24 | 12 | 26 | 13 | 36 | 5,5 | | | 15,28 PLN | | | K0638.412 | B | M12 | 5,5 | 10 | 24 | 12 | 26 | 13 | 36 | 5,5 | | | 15,28 PLN | | | K0638.4121 | B | M12x1,5 | 5,5 | 10 | 24 | 12 | 26 | 13 | 36 | 5,5 | | | 15,28 PLN | | | K0638.416 | B | M16 | 5,5 | 10 | 32 | 15 | 29 | 17 | 46 | 5,5 | | | 20,04 PLN | | | K0638.4161 | B | M16x1,5 | 5,5 | 10 | 32 | 15 | 29 | 17 | 46 | 5,5 | | | 20,04 PLN | | | K0638.420 | B | M20 | 5,5 | 10 | 32 | 15 | 29 | 17 | 46 | 5,5 | | | 20,04 PLN | | | K0638.4201 | B | M20x1,5 | 5,5 | 10 | 32 | 15 | 29 | 17 | 46 | 5,5 | | | 20,04 PLN | |
