Grupy towarów
Dociski boczne osadzane na gwint, bez trzpienia
K0372

Dociski boczne osadzane na gwint, bez trzpienia

powrót

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły
OpisMateriał:Stal.Wersja:Tulejka – ocynkowana na niebiesko.
Tarczka do osadzenia trzpienia – hartowana i oksydowana.

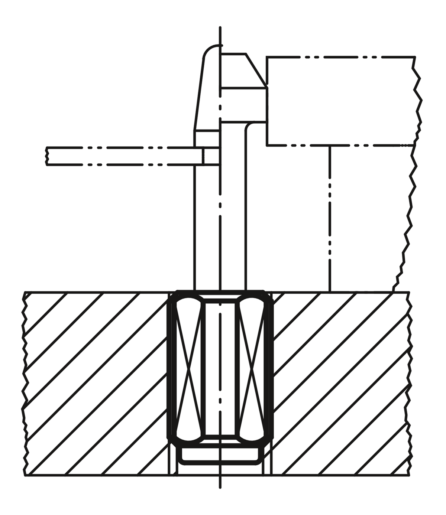

Wskazówka:Zależnie od zastosowania klient może sam wykonać trzpień i wkręcić go do otworu gwintowanego w tarczce.
Wykorzystując skok (S) i długość czynną (L1) otrzymuje się siłę docisku bocznego (F).
Forma B jest dodatkowo wyposażona w uszczelnienie, które skutecznie chroni przed wnikaniem wiórów i brudu.
Wskazówka dotycząca planu:

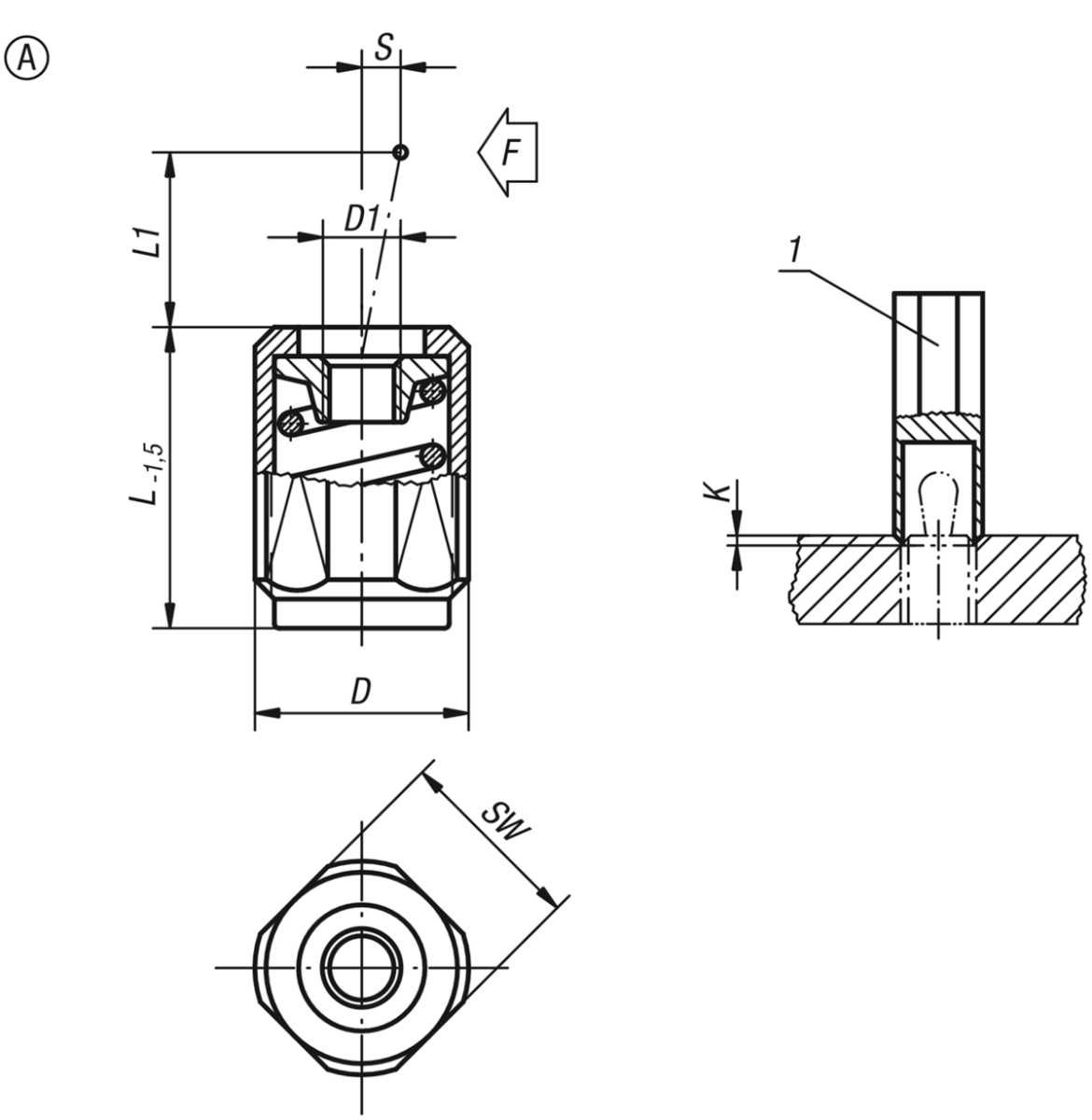

Forma A: bez uszczelnienia

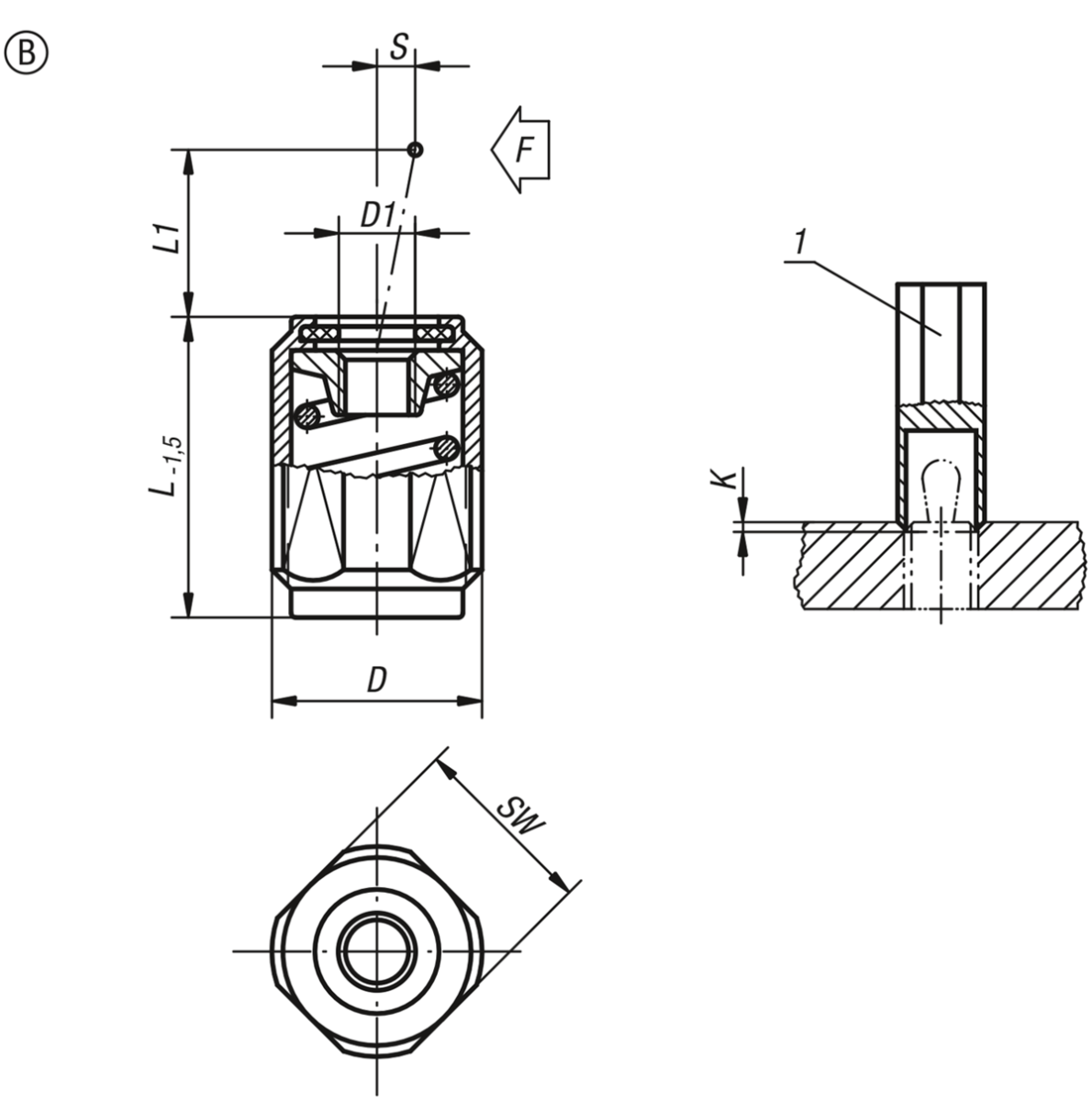

Forma B: z uszczelnieniem

1) Narzędzie montażowe
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0372 Dociski boczne osadzane na gwint, bez trzpienia 221 kB

Rysunki (przegląd ogólny)

Dociski boczne osadzane na gwint, bez trzpienia

Dociski boczne osadzane na gwint, bez trzpienia, forma A, bez uszczelnienia

Więcej informacji

Rysunki

Dociski boczne osadzane na gwint, bez trzpienia, forma A, bez uszczelnienia

Wybór/filtr artykułów

Nr ZamówieniaFormaDD1KLL1±SSWF
ok.N
Nr zamówienia
narzędzia
montażowego
CADOsp.CenaZamów
K0372.1020X12AM12M42x60°11,541,61020K0371.06  33,53 PLN
K0372.1020X20AM12M42x60°1941,61020K0371.06  35,34 PLN
K0372.1020X27AM12M42x60°26,541,61020K0371.06  37,03 PLN
K0372.1040X12AM12M42x60°11,57,521040K0371.06  35,34 PLN
K0372.1040X20AM12M42x60°197,521040K0371.06  37,03 PLN
K0372.1040X27AM12M42x60°26,57,521040K0371.06  38,67 PLN
K0372.1050X12AM12M42x60°11,541,61050K0371.06  33,53 PLN
K0372.1050X20AM12M42x60°1941,61050K0371.06  35,34 PLN
K0372.1050X27AM12M42x60°26,541,61050K0371.06  37,03 PLN
K0372.1075X12AM12M42x60°11,57,521075K0371.06  35,34 PLN
K0372.1075X20AM12M42x60°197,521075K0371.06  37,03 PLN
K0372.1075X27AM12M42x60°26,57,521075K0371.06  38,67 PLN
K0372.1100X12AM12M42x60°11,541,610100K0371.06  33,53 PLN
K0372.1100X20AM12M42x60°1941,610100K0371.06  35,34 PLN
K0372.1100X27AM12M42x60°26,541,610100K0371.06  37,03 PLN
K0372.1150X12AM12M42x60°11,57,5210100K0371.06  35,34 PLN
K0372.1150X20AM12M42x60°197,5210100K0371.06  37,03 PLN
K0372.1150X27AM12M42x60°26,57,5210100K0371.06  38,67 PLN
K0372.1100X16AM18X1,5M62,5x60°1811,53,216100K0371.10  37,03 PLN
K0372.1100X29AM18X1,5M62,5x60°31,511,53,216100K0371.10  40,31 PLN
K0372.1100X43AM18X1,5M62,5x60°4511,53,216100K0371.10  43,91 PLN
K0372.1200X16AM18X1,5M62,5x60°1811,53,216150K0371.10  37,03 PLN
K0372.1200X29AM18X1,5M62,5x60°31,511,53,216150K0371.10  40,31 PLN
K0372.1200X43AM18X1,5M62,5x60°4511,53,216150K0371.10  43,91 PLN
K0372.1300X16AM18X1,5M62,5x60°1811,53,216200K0371.10  37,03 PLN
K0372.1300X29AM18X1,5M62,5x60°31,511,53,216200K0371.10  40,31 PLN
K0372.1300X43AM18X1,5M62,5x60°4511,53,216200K0371.10  43,91 PLN

Dociski boczne osadzane na gwint, bez trzpienia, forma B, z uszczelnieniem

Więcej informacji

Rysunki

Dociski boczne osadzane na gwint, bez trzpienia, forma B, z uszczelnieniem

Wybór/filtr artykułów

Nr ZamówieniaFormaDD1KLL1±SSWF
ok.N
Nr zamówienia
narzędzia
montażowego
CADOsp.CenaZamów
K0372.2020X12BM12M42x60°11,541,61020K0371.06  37,77 PLN
K0372.2020X20BM12M42x60°1941,61020K0371.06  39,47 PLN
K0372.2020X27BM12M42x60°26,541,61020K0371.06  41,37 PLN
K0372.2040X12BM12M42x60°11,57,521040K0371.06  39,47 PLN
K0372.2040X20BM12M42x60°197,521040K0371.06  41,37 PLN
K0372.2040X27BM12M42x60°26,57,521040K0371.06  43,11 PLN
K0372.2050X12BM12M42x60°11,541,61050K0371.06  37,77 PLN
K0372.2050X20BM12M42x60°1941,61050K0371.06  39,47 PLN
K0372.2050X27BM12M42x60°26,541,61050K0371.06  41,37 PLN
K0372.2075X12BM12M42x60°11,57,521075K0371.06  39,47 PLN
K0372.2075X20BM12M42x60°197,521075K0371.06  41,37 PLN
K0372.2075X27BM12M42x60°26,57,521075K0371.06  43,11 PLN
K0372.2100X12BM12M42x60°11,541,610100K0371.06  37,77 PLN
K0372.2100X20BM12M42x60°1941,610100K0371.06  39,47 PLN
K0372.2100X27BM12M42x60°26,541,610100K0371.06  41,37 PLN
K0372.2150X12BM12M42x60°11,57,5210100K0371.06  39,47 PLN
K0372.2150X20BM12M42x60°197,5210100K0371.06  41,37 PLN
K0372.2150X27BM12M42x60°26,57,5210100K0371.06  43,11 PLN
K0372.2100X16BM18X1,5M62,5x60°1811,53,216100K0371.10  41,37 PLN
K0372.2100X29BM18X1,5M62,5x60°31,511,53,216100K0371.10  44,80 PLN
K0372.2100X43BM18X1,5M62,5x60°4511,53,216100K0371.10  48,24 PLN
K0372.2200X16BM18X1,5M62,5x60°1811,53,216150K0371.10  41,37 PLN
K0372.2200X29BM18X1,5M62,5x60°31,511,53,216150K0371.10  44,80 PLN
K0372.2200X43BM18X1,5M62,5x60°4511,53,216150K0371.10  48,24 PLN
K0372.2300X16BM18X1,5M62,5x60°1811,53,216200K0371.10  41,37 PLN
K0372.2300X29BM18X1,5M62,5x60°31,511,53,216200K0371.10  44,80 PLN
K0372.2300X43BM18X1,5M62,5x60°4511,53,216200K0371.10  48,24 PLN
