Zapięcia z kabłąkiem sprężystym
K0043

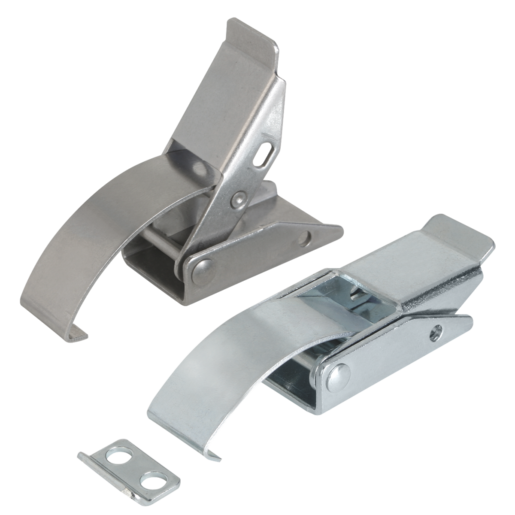

Zapięcia z kabłąkiem sprężystym

powrót

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły
OpisMateriał:Stal lub stal nierdzewna 1.4301.Wersja:ocynkowane i pasywowane na niebiesko.
Stal nierdzewna z połyskiem.
Wskazówka:Zapięcia z kabłąkiem sprężystym służą do bezpiecznego przytrzymywania i zamykania klap, pokryw pojemników, osłon maszynowych itp. Po przekroczeniu punktu martwego są one odporne na wibracje.
Naprężenie kabłąka sprężystego wywołuje siłę mocowania.

Zapięcia mocujące mogą zostać przykręcone bądź przynitowane.

Hak dociskowy należy zamówić osobno.

Siła zatrzymująca F1 odnosi się do zapięcia mocującego, nie do haka dociskowego.
Wskazówka dotycząca planu:
1) Schemat otworów do montażu z hakiem dociskowym
2) Schemat otworów do montażu bez haka dociskowego
K= krawędź zamykająca
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0043 Zapięcia z kabłąkiem sprężystym 190 kB

Rysunki (przegląd ogólny)

Zapięcia z kabłąkiem sprężystym

Zapięcia z kabłąkiem sprężystym, forma A

Więcej informacji

Rysunki

Zapięcia z kabłąkiem sprężystym, forma A

Wybór/filtr artykułów

Nr ZamówieniaMateriał
korpusu
FormaSiła
trzymająca
F1 N
CADOsp.CenaZamów
K0043.1430701StalA500 13,49 PLN
K0043.1430702Stal nierdzewnaA500 22,08 PLN

Zaczep, forma A

Więcej informacji

Rysunki

Zaczep, forma A

Wybór/filtr artykułów

Nr ZamówieniaMateriał
korpusu
FormaCADOsp.CenaZamów
K0043.9143111StalA 1,06 PLN
K0043.9143112Stal nierdzewnaA 1,78 PLN
