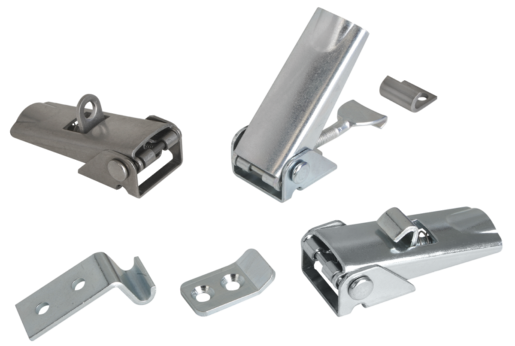

Zapięcia regulowane otwory pod śruby zakryte
K0047

Zapięcia regulowane otwory pod śruby zakryte

powrót

Opis artykułu/ilustracje produktu

OpisMateriał:

Stal lub stal nierdzewna 1.4301.

Wersja:ocynkowane i pasywowane na niebiesko.
Stal nierdzewna z połyskiem.
Wskazówka:Regulowane zapięcia mocujące stanowią bezpieczny system zamykający do zastosowań w przemyśle. Po przekroczeniu punktu martwego są one odporne na wibracje.

Poprzez naciągnięcie uchwytu po zaczepieniu haka dociskowego można dociągnąć łączone części nawet o 5 mm. Celem wyrównania tolerancji lub wytworzenia odpowiedniego naprężenia możliwa jest regulacja haka mocującego przy użyciu trzpienia (M5).

Zapięcia mocujące mogą zostać przykręcone bądź przynitowane.

Każdy hak dociskowy można zestawić z każdym zamknięciem.

Hak dociskowy w wykonaniu specjalnym proszę zamówić osobno.

Siła zatrzymująca F1 odnosi się do zapięcia mocującego, nie do haka dociskowego.
Wskazówka dotycząca planu:
Forma A standardowa
Forma B z zabezpieczeniem
Forma C z uchem zamykającym

1) Schematy otworów do montażu z hakiem dociskowym
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0047 Zapięcia regulowane otwory pod śruby zakryte 211 kB

Rysunki (przegląd ogólny)

Zapięcia regulowane otwory pod śruby zakryte

Zapięcia nastawne z zakrytymi otworami na śruby, forma A

Więcej informacji

Rysunki

Zapięcia nastawne z zakrytymi otworami na śruby, forma A

Wybór/filtr artykułów

Nr ZamówieniaMateriał
korpusu
FormaSiła
trzymająca
F1 N
CADOsp.CenaZamów
K0047.1420601stalA1000 33,54 PLN
K0047.1420602stal nierdzewnaA1000 68,42 PLN

Zapięcia nastawne z zakrytymi otworami na śruby, forma B

Więcej informacji

Rysunki

Zapięcia nastawne z zakrytymi otworami na śruby, forma B

Wybór/filtr artykułów

Nr ZamówieniaMateriał
korpusu
FormaSiła
trzymająca
F1 N
CADOsp.CenaZamów
K0047.2420601stalB1000 37,37 PLN
K0047.2420602stal nierdzewnaB1000 77,50 PLN

Zapięcia nastawne z zakrytymi otworami na śruby, forma C

Więcej informacji

Rysunki

Zapięcia nastawne z zakrytymi otworami na śruby, forma C

Wybór/filtr artykułów

Nr ZamówieniaMateriał
korpusu
FormaSiła
trzymająca
F1 N
CADOsp.CenaZamów
K0047.3420601stalC1000 37,37 PLN
K0047.3420602stal nierdzewnaC1000 77,50 PLN

Zaczep, forma A

Więcej informacji

Rysunki

Zaczep, forma A

Wybór/filtr artykułów

Nr ZamówieniaMateriał
korpusu
FormaCADOsp.CenaZamów
K0046.9142141stalA 2,59 PLN
K0046.9142142stal nierdzewnaA 4,86 PLN

Zaczep, forma B

Więcej informacji

Rysunki

Zaczep, forma B

Wybór/filtr artykułów

Nr ZamówieniaMateriał
korpusu
FormaCADOsp.CenaZamów
K0046.9242271stalB 2,59 PLN
K0046.9242272stal nierdzewnaB 4,86 PLN

Zaczep, forma C

Więcej informacji

Rysunki

Zaczep, forma C

Wybór/filtr artykułów

Nr ZamówieniaMateriał
korpusu
FormaCADOsp.CenaZamów
K0046.9342381stalC 6,80 PLN
K0046.9342382stal nierdzewnaC 9,72 PLN
