Grupy towarów

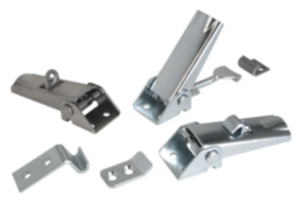

Zapięcia regulowane otwory dla śrub widoczne
K0046

Zapięcia regulowane otwory dla śrub widoczne

powrót

Opis artykułu/ilustracje produktu

OpisMateriał:Stal lub stal nierdzewna 1.4301.Wersja:ocynkowane i pasywowane na niebiesko.
Stal nierdzewna z połyskiem.
Wskazówka:Regulowane zapięcia mocujące stanowią bezpieczny system zamykający do zastosowań w przemyśle. Po przekroczeniu punktu martwego są one odporne na wibracje.

Poprzez naciągnięcie uchwytu po zaczepieniu haka dociskowego można dociągnąć łączone części nawet o 5 mm. Celem wyrównania tolerancji lub wytworzenia odpowiedniego naprężenia możliwa jest regulacja haka mocującego przy użyciu trzpienia (M5).

Zapięcia mocujące mogą zostać przykręcone bądź przynitowane.

Każdy hak dociskowy można zestawić z każdym zamknięciem.

Hak dociskowy w wykonaniu specjalnym proszę zamówić osobno.

Siła zatrzymująca F1 odnosi się do zapięcia mocującego, nie do haka dociskowego.
Wskazówka dotycząca montażu:
Forma A standardowa
Forma B z zabezpieczeniem
Forma C z uchem zamykającym

1) Schematy otworów do montażu z hakiem dociskowym
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0046 Zapięcia regulowane otwory dla śrub widoczne 203 kB

Rysunki (przegląd ogólny)

Zapięcia regulowane otwory dla śrub widoczne

Zapięcia nastawne z widocznymi otworami na śruby, forma A

Więcej informacji

Rysunki

Zapięcia nastawne z widocznymi otworami na śruby, forma A

Wybór/filtr artykułów

Nr ZamówieniaMateriaal
basislichaam
FormaSiła
trzymająca
F1 N
CADOsp.CenaZamów
K0046.1420721StalA1000 23,95 PLN
K0046.1420722Stal nierdzewnaA1000 48,96 PLN

Zapięcia nastawne z widocznymi otworami na śruby, forma B

Więcej informacji

Rysunki

Zapięcia nastawne z widocznymi otworami na śruby, forma B

Wybór/filtr artykułów

Nr ZamówieniaMateriaal
basislichaam
FormaSiła
trzymająca
F1 N
CADOsp.CenaZamów
K0046.2420721StalB1000 26,69 PLN
K0046.2420722Stal nierdzewnaB1000 55,49 PLN

Zapięcia nastawne z widocznymi otworami na śruby, forma C

Więcej informacji

Rysunki

Zapięcia nastawne z widocznymi otworami na śruby, forma C

Wybór/filtr artykułów

Nr ZamówieniaMateriaal
basislichaam
FormaSiła
trzymająca
F1 N
CADOsp.CenaZamów
K0046.3420721StalC1000 26,69 PLN
K0046.3420722Stal nierdzewnaC1000 55,49 PLN

Zaczep, forma A

Więcej informacji

Rysunki

Zaczep, forma A

Wybór/filtr artykułów

Nr ZamówieniaMateriaal
basislichaam
FormaCADOsp.CenaZamów
K0046.9142141StalA 1,87 PLN
K0046.9142142Stal nierdzewnaA 3,50 PLN

Zaczep, forma B

Więcej informacji

Rysunki

Zaczep, forma B

Wybór/filtr artykułów

Nr ZamówieniaMateriaal
basislichaam
FormaCADOsp.CenaZamów
K0046.9242271StalB 1,87 PLN
K0046.9242272Stal nierdzewnaB 3,50 PLN

Zaczep, forma C

Więcej informacji

Rysunki

Zaczep, forma C

Wybór/filtr artykułów

Nr ZamówieniaMateriaal
basislichaam
FormaCADOsp.CenaZamów
K0046.9342381StalC 4,85 PLN
K0046.9342382Stal nierdzewnaC 6,96 PLN
