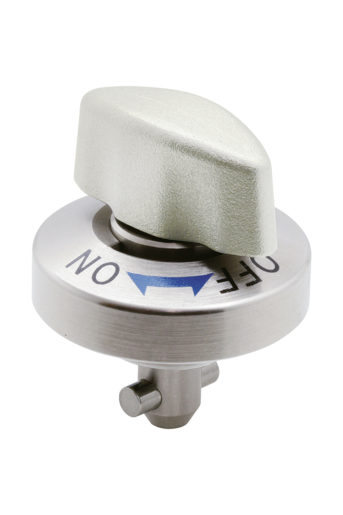

K1061_ESZamek zaciskowy ze stali nierdzewnej, pokrętło z stali... |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Obudowa ze stali nierdzewnej.
Trzpień ze stali lub ze stali nierdzewnej.
Kołek ze stali nierdzewnej.
Pokrętło ze stali nierdzewnej.Wersja:Obudowa niepowlekana.
Trzpień niklowany lub bez powłoki.
Kołek niepowlekany.
Pokrętło ze stali nierdzewnej niepowlekanej.Wskazówka:W zakresie dostawy znajduje się śruba mocująca M2 lub M3.
Opcja montażu forma A,
dla grubości płyt od 6 do 12 mm.
Opcja montażu forma B,
dla grubości płyt od 12 do 20 mm.Wyposażenie:Płytki mocujące K1062 PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
| Nr Zamówienia | Materiał
komponentów | Wersja 2 | D | L | D1 | D2 | D3 | D4 | H | H1 | M | D5 | D6 | D7 | D8 | T | T1 | Siła zacisku
N | Siła ścinania
kN | Siła
rozsuwania F
kN | Odporność
termiczna
| CAD | Osp. | Cena | Zamów |
|---|
| K1061.5161 | stal nierdzewna | trzpienie stalowe | 5 | 15,5 | 14 | 25 | 20 | 21 | 19 | 6,5 | M2x3 | 14 | 26 | 4,4 | 2,4 | 6 | 6-10 | 60 | 1,8 | 1,2 | ≤200 °C |  | | 181,13 PLN | | | K1061.8171 | stal nierdzewna | trzpienie stalowe | 8 | 17 | 18 | 34 | 32 | 28 | 25,5 | 10 | M3x4 | 18 | 35 | 6,5 | 3,4 | 6 | 6-14 | 90 | 3,2 | 2,6 | ≤200 °C | | | 189,32 PLN | | | K1061.8231 | stal nierdzewna | trzpienie stalowe | 8 | 23 | 18 | 34 | 32 | 28 | 25,5 | 10 | M3x4 | 18 | 35 | 6,5 | 3,4 | 12 | 12-20 | 90 | 3,2 | 2,6 | ≤200 °C | | | 189,32 PLN | | | K1061.15161 | stal nierdzewna | sworzeń ze stali nierdzewnej | 5 | 15,5 | 14 | 25 | 20 | 21 | 19 | 6,5 | M2x3 | 14 | 26 | 4,4 | 2,4 | 6 | 6-10 | 60 | 1,8 | 1,2 | ≤200 °C | | | 224,88 PLN | | | K1061.18171 | stal nierdzewna | sworzeń ze stali nierdzewnej | 8 | 17 | 18 | 34 | 32 | 28 | 25,5 | 10 | M3x4 | 18 | 35 | 6,5 | 3,4 | 6 | 6-14 | 90 | 3,2 | 2,6 | ≤200 °C | | | 237,10 PLN | | | K1061.18231 | stal nierdzewna | sworzeń ze stali nierdzewnej | 8 | 23 | 18 | 34 | 32 | 28 | 25,5 | 10 | M3x4 | 18 | 35 | 6,5 | 3,4 | 12 | 12-20 | 90 | 3,2 | 2,6 | ≤200 °C | | | 237,10 PLN | |
