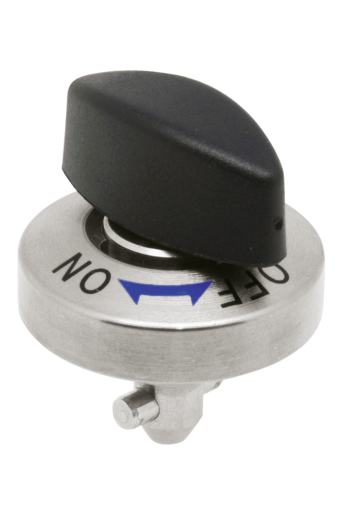

K1061_KNZamek zaciskowy ze stali nierdzewnej, pokrętło z tworzywa... |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Obudowa ze stali nierdzewnej. Sworzeń ze stali. Kołek ze stali nierdzewnej. Pokrętło z termoplastu PA (poliamid).Wersja:Obudowa niepowlekana. Sworzeń niklowany. Kołek niepowlekany. Pokrętło z poliamidu wzmocnione włóknem szklanym, czarne.Wskazówka:W zakresie dostawy znajduje się śruba mocująca M2 lub M3. Opcja montażu forma A, dla grubości płyt od 6 do 12 mm. Opcja montażu forma B, dla grubości płyt od 12 do 20 mm.Wyposażenie:Płytki mocujące K1062 PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|

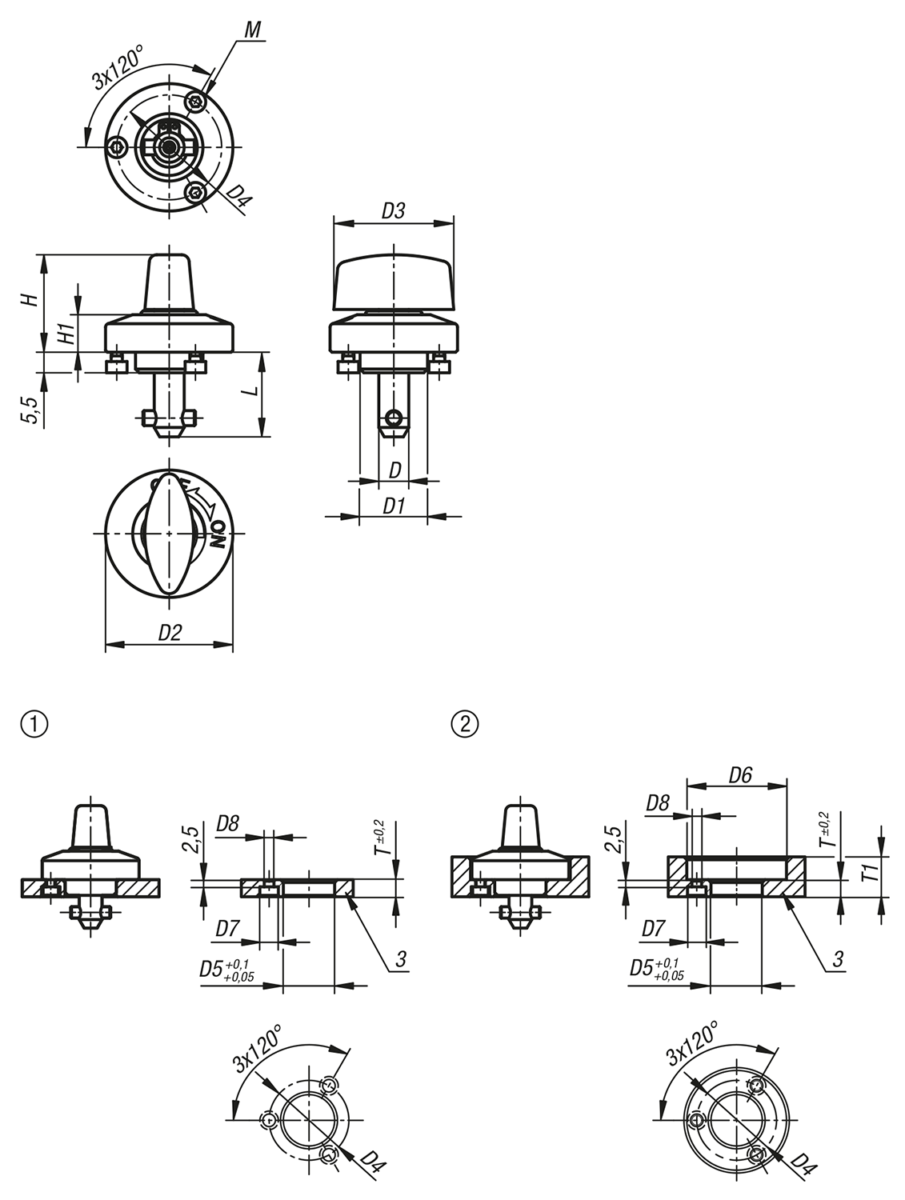

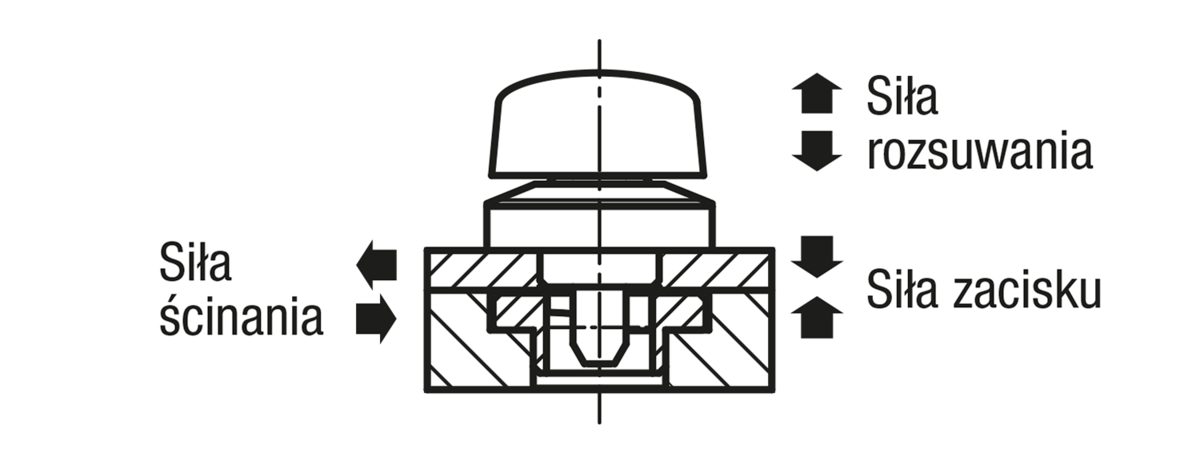

Nr Zamówienia | Materiał komponentów | Wersja 2 | D | L | D1 | D2 | D3 | D4 | H | H1 | M | D5 | D6 | D7 | D8 | T | T1 | Siła zacisku N | Siła ścinania kN | Siła rozsuwania F kN | Odporność termiczna | CAD | Osp. | Cena | Zamów |
---|
K1061.516 | tworzywo sztuczne | trzpienie stalowe | 5 | 15,5 | 14 | 25 | 20 | 21 | 19 | 6,5 | M2x3 | 14 | 26 | 4,4 | 2,4 | 6 | 6-10 | 60 | 1,8 | 1,2 | ≤130 °C |  | | 144,05 PLN | | K1061.817 | tworzywo sztuczne | trzpienie stalowe | 8 | 17 | 18 | 34 | 32 | 28 | 26 | 10 | M3x4 | 18 | 35 | 6,5 | 3,4 | 6 | 6-14 | 90 | 3,2 | 2,6 | ≤130 °C |  | | 148,18 PLN | | K1061.823 | tworzywo sztuczne | trzpienie stalowe | 8 | 23 | 18 | 34 | 32 | 28 | 26 | 10 | M3x4 | 18 | 35 | 6,5 | 3,4 | 12 | 12-20 | 90 | 3,2 | 2,6 | ≤130 °C |  | | 148,18 PLN | |
