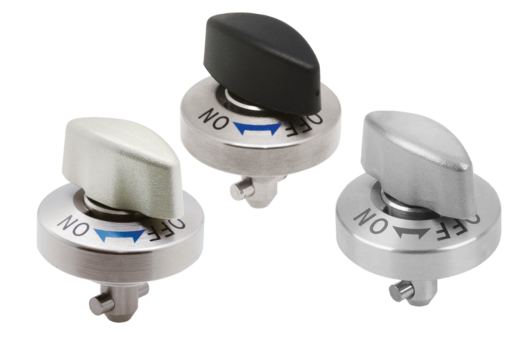

K1061Zamek zaciskowy ze stali nierdzewnej pokrętło z tworzywa... |
powrót |
|
|
OpisMateriał:Obudowa ze stali nierdzewnej. Trzpień ze stali lub ze stali nierdzewnej. Kołek ze stali nierdzewnej. Pokrętło ze stali nierdzewnej lub termoplastu PA (poliamid).Wersja:Obudowa niepowlekana. Trzpień niklowany lub bez powłoki. Kołek niepowlekany. Pokrętło z poliamidu wzmacnianego włóknem szklanym, czarne. Pokrętło ze stali nierdzewnej niepowlekanej.Wskazówka:W zakresie dostawy znajduje się śruba mocująca M2 lub M3. Opcja montażu 1, dla grubości płyt od 6 do 12 mm. Opcja montażu 2, dla grubości płyt od 12 do 20 mm.Wyposażenie:Płytki mocujące K1062Wskazówka dotycząca planu:1) Możliwość montażowa 1 2) Możliwość montażowa 2 3) Płyta
PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Rysunki (przegląd ogólny) |
Zamek zaciskowy ze stali nierdzewnej, pokrętło z tworzywa sztucznego |
Więcej informacji |
Nr Zamówienia | Materiał komponentów | Wersja 2 | D | L | D1 | D2 | D3 | D4 | H | H1 | M | D5 | D6 | D7 | D8 | T | T1 | Siła zacisku N | Siła ścinania kN | Siła rozsuwania F kN | Odporność termiczna | CAD | Osp. | Cena | Zamów |
---|
K1061.516 | tworzywo sztuczne | trzpienie stalowe | 5 | 15,5 | 14 | 25 | 20 | 21 | 19 | 6,5 | M2x3 | 14 | 26 | 4,4 | 2,4 | 6 | 6-10 | 60 | 1,8 | 1,2 | ≤130 °C | | | 145,73 PLN | | K1061.817 | tworzywo sztuczne | trzpienie stalowe | 8 | 17 | 18 | 34 | 32 | 28 | 26 | 10 | M3x4 | 18 | 35 | 6,5 | 3,4 | 6 | 6-14 | 90 | 3,2 | 2,6 | ≤130 °C | | | 149,87 PLN | | K1061.823 | tworzywo sztuczne | trzpienie stalowe | 8 | 23 | 18 | 34 | 32 | 28 | 26 | 10 | M3x4 | 18 | 35 | 6,5 | 3,4 | 12 | 12-20 | 90 | 3,2 | 2,6 | ≤130 °C | | | 149,87 PLN | |
|
Nr Zamówienia | Materiał komponentów | Wersja 2 | D | L | D1 | D2 | D3 | D4 | H | H1 | M | D5 | D6 | D7 | D8 | T | T1 | Siła zacisku N | Siła ścinania kN | Siła rozsuwania F kN | Odporność termiczna | CAD | Osp. | Cena | Zamów |
---|
K1061.5161 | stal nierdzewna | trzpienie stalowe | 5 | 15,5 | 14 | 25 | 20 | 21 | 19 | 6,5 | M2x3 | 14 | 26 | 4,4 | 2,4 | 6 | 6-10 | 60 | 1,8 | 1,2 | ≤200 °C | | | 183,20 PLN | | K1061.8171 | stal nierdzewna | trzpienie stalowe | 8 | 17 | 18 | 34 | 32 | 28 | 25,5 | 10 | M3x4 | 18 | 35 | 6,5 | 3,4 | 6 | 6-14 | 90 | 3,2 | 2,6 | ≤200 °C | | | 191,53 PLN | | K1061.8231 | stal nierdzewna | trzpienie stalowe | 8 | 23 | 18 | 34 | 32 | 28 | 25,5 | 10 | M3x4 | 18 | 35 | 6,5 | 3,4 | 12 | 12-20 | 90 | 3,2 | 2,6 | ≤200 °C | | | 191,53 PLN | | K1061.15161 | stal nierdzewna | sworzeń ze stali nierdzewnej | 5 | 15,5 | 14 | 25 | 20 | 21 | 19 | 6,5 | M2x3 | 14 | 26 | 4,4 | 2,4 | 6 | 6-10 | 60 | 1,8 | 1,2 | ≤200 °C | | | 227,49 PLN | | K1061.18171 | stal nierdzewna | sworzeń ze stali nierdzewnej | 8 | 17 | 18 | 34 | 32 | 28 | 25,5 | 10 | M3x4 | 18 | 35 | 6,5 | 3,4 | 6 | 6-14 | 90 | 3,2 | 2,6 | ≤200 °C | | | 239,81 PLN | | K1061.18231 | stal nierdzewna | sworzeń ze stali nierdzewnej | 8 | 23 | 18 | 34 | 32 | 28 | 25,5 | 10 | M3x4 | 18 | 35 | 6,5 | 3,4 | 12 | 12-20 | 90 | 3,2 | 2,6 | ≤200 °C | | | 239,81 PLN | |
|
