Grupy towarów

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły
OpisMateriał:Kątownik zaciskowy, cynkowy odlew ciśnieniowy.
Rękojeść z cynkowego odlewu ciśnieniowego wg DIN EN 12844.
Części stalowe – nierdzewne 1.4305.
Wersja:Kątownik zaciskowy lakierowany w kolorze aluminium.
Rękojeść powlekana tworzywem sztucznym. Stal nierdzewna niepowlekana.

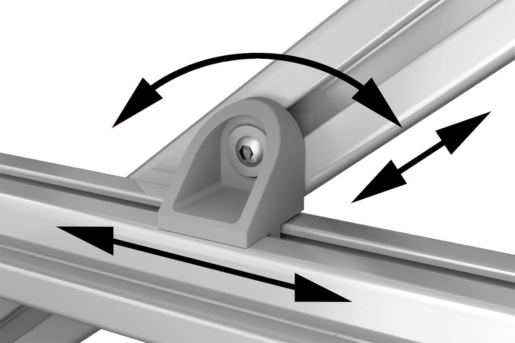

Wskazówka:Kątowniki zaciskowe przeznaczone są do łączenia dwóch profili tej samej serii, stykających się powierzchniami bocznymi i krzyżujących się ze sobą pod dowolnym kątem.

Poluzowanie śruby powoduje zwolnienie obu zacisków, co umożliwia swobodny obrót oraz przesunięcie wzdłuż rowków.

Kątowniki zaciskowe stosuje się zazwyczaj w parach lub w połączeniu z kątownikiem przegubowym.
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K1049 Kątownik zaciskowy typ I 292 kB

Rysunki (przegląd ogólny)

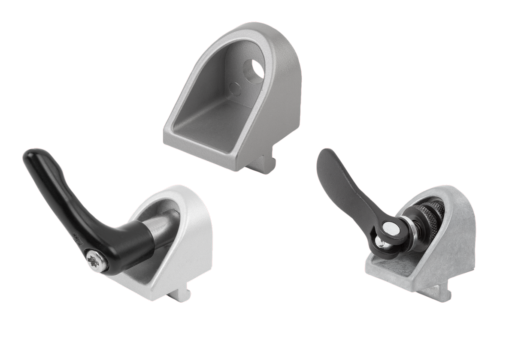

Kątownik zaciskowy typ I

Kątownik zaciskowy forma A

Więcej informacji

Rysunki

Kątownik zaciskowy forma A

Wybór/filtr artykułów

Nr ZamówieniaTypSzerokość
rowka
FormaAA1A2A3BD

HLTCADOsp.CenaZamów
K1049.06I6A156,335,724727275 20,75 PLN
K1049.08I8A20947,532936366 21,99 PLN

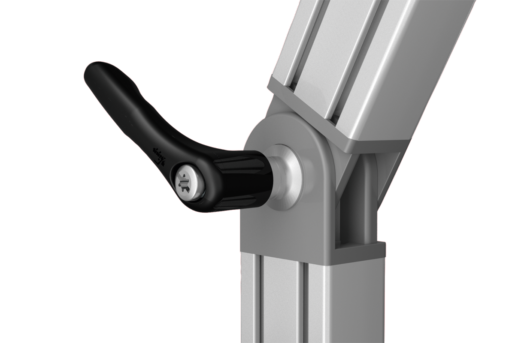

Kątownik zaciskowy z rękojeścią nastawną

Więcej informacji

Rysunki

Kątownik zaciskowy z rękojeścią nastawną

Wybór/filtr artykułów

Nr ZamówieniaTypSzerokość
rowka
FormaWersjaAA1A2A3BD

D1HH1H2LL1L2TCADOsp.CenaZamów
K1049.0606I6Bz rekojescia nastawna156,335,7247M627--2713405 34,73 PLN
K1049.0808I8Bz rekojescia nastawna20947,5329M836--3618656 41,08 PLN

Kątownik zaciskowy forma C, z mimośrodkowym modułem mocującym

Więcej informacji

Rysunki

Kątownik zaciskowy forma C, z mimośrodkowym modułem mocującym

Wybór/filtr artykułów

Nr Zamówienia

TypSzerokość
rowka
FormaWersjaAA1A2A3BDHH1H2LL1TSiła
zacisku
F (kN)
Siła
ręczna
FH N
CADOsp.CenaZamów
K1049.0615I6Cz mimosrodowym modulem mocujacym156,335,72415273462736,25290 159,85 PLN
K1049.0820I8Cz mimosrodowym modulem mocujacym20947,53220364483652,363100 183,17 PLN
