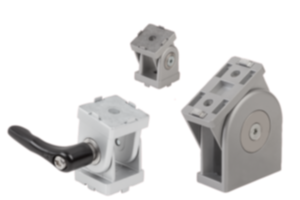

Element przegubowy do profili typ B i typ I
K1051

Element przegubowy do profili typ B i typ I

powrót

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły
OpisMateriał:

Przegub – cynkowy odlew ciśnieniowy.
Mocowania – cynkowy odlew ciśnieniowy.
Pierścienie dystansowe – stal nierdzewna.
Tuleje gwintowane i śruby z łbem stożkowym płaskim – stal.
Rękojeść – cynkowy odlew ciśnieniowy wg DIN EN 12844.
Części stalowe – nierdzewne 1.4305

Przeguby 40x80 i 45x90 są z aluminium.

Wersja:Przegub lakierowany w kolorze aluminium.
Mocowania ocynkowane.
Pierścienie dystansowe niepowleczone.
Tuleje gwintowane i śruby z łbem stożkowym płaskim ocynkowane.
Rękojeść powlekana tworzywem sztucznym. Części stalowe – nierdzewne z połyskiem.

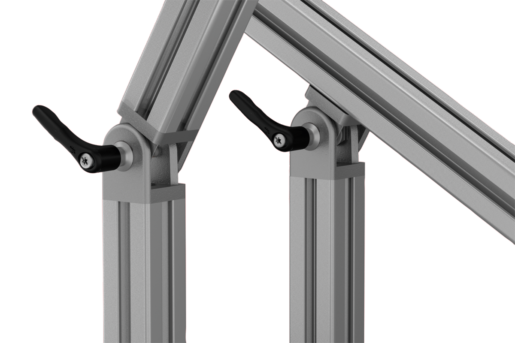

Wskazówka:Element przegubowy do łączenia dwóch profili pod dowolnym kątem.
Zakres regulacji wynosi od 0° do 180°. Przegub może być również stosowany w charakterze ciężkiego zawiasu.

Gdy pierścienie dystansowe są założone, przegub swobodnie się porusza. Gdy pierścienie są usunięte, przegub można stosować w charakterze sztywnego elementu kątowego. Elementy przegubowe są odpowiednie szczególnie do regulowanych uchwytów, wychylnych wysięgników i podobnych zastosowań.
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K1051 Element przegubowy do profili typ B i typ I 376 kB

Rysunki (przegląd ogólny)

Element przegubowy do profili typ B i typ I

Przeguby bez rękojeści nastawnej

Więcej informacji

Rysunki

Przeguby bez rękojeści nastawnej

Wybór/filtr artykułów

Nr ZamówieniaTypBN=Szerokość
rowka
Forma

AA1BD

HLTCADOsp.CenaZamów
K1051.063030I6A22,5-306,445307 95,48 PLN
K1051.084040I8A30-408,460409 72,90 PLN
K1051.084080I8B5040408,4100809 223,30 PLN
K1051.083030B8A22,5-308,345307 114,90 PLN
K1051.104545B10A30-458,560458 102,10 PLN
K1051.104590B10B5045458,5100909 223,30 PLN

Przeguby z rękojeścią nastawną

Więcej informacji

Rysunki

Przeguby z rękojeścią nastawną

Wybór/filtr artykułów

Nr ZamówieniaTypBN=Szerokość
rowka
Forma

AA1BB1D

HLTCADOsp.CenaZamów
K1051.1063030I6C22,5-30316,445307 102,63 PLN
K1051.1084040I8C30-40318,460409 107,18 PLN
K1051.2084080I8D504040318,4100809 229,79 PLN
K1051.1104545B10C30-4542,58,560458 117,44 PLN
K1051.2104590B10D50454542,58,5100909 234,40 PLN
