Ślizgacz profilowy
z rękojeścią nastawną, forma S, standard
K1806_S

Ślizgacz profilowy z rękojeścią nastawną, forma S, standard

powrót

Opis artykułu/ilustracje produktu

OpisMateriał:Korpus: cynkowy odlew ciśnieniowy.
Elementy ślizgowe: tworzywo sztuczne POM.
Części dodatkowe: stal ocynkowana.
O-ring: EPDM.
Rękojeść nastawna: tworzywo sztuczne, wzmocnione włóknem szklanym.
Części mechaniczne rękojeści nastawnej: stal.
Wskazówka:Ślizgacze profilowe z wpiętymi elementami ślizgowymi z tworzywa sztucznego. Z dodatkową rękojeścią nastawną do zaciskania systemu prowadnic. Ślizgacze profilowe umożliwiają ruch liniowy profili aluminiowych z wpustem 8 mm, nie narażając ich na nadmierne zużycie. Rezygnacja ze smarowania sprawia, że system jest wyjątkowo niewrażliwy na zabrudzenia.

Maksymalne dopuszczalne obciążenie ślizgacza profilowego wynosi Fmax. = 50 N. Siła mocująca przy maksymalnym momencie dokręcania 15 Nm wynosi 600 N.

Prowadnice ślizgowe z wieloma wózkami ślizgowymi muszą być zaprojektowane jako połączenie łożyska stałego (forma F) i łożyska przesuwnego (forma L). W ten sposób kompensuje się tolerancje kształtu i zapewnia łatwą mobilność.

Forma S: Zestaw do podłączenia dowolnych elementów dodatkowych.

Forma L: Zestaw stosowany jako łożysko przesuwne.

Forma F: Zestaw stosowany jako łożysko stałe.

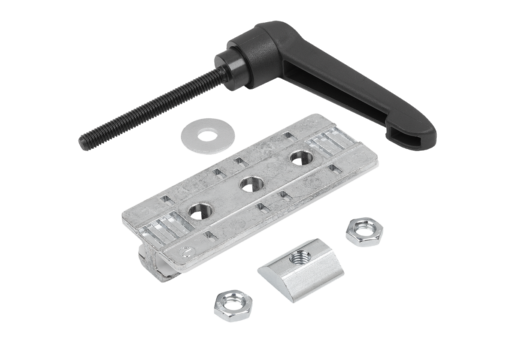

Zakres dostawyForma S: Ślizgacz profilowy z elementami ślizowymi.
2 nakrętki sześciokątne DIN 439 B - M6.
1 dźwignia zaciskowa M6x55 z podkładką DIN 9021 6,4 mm i specjalną nakrętką do rowków rowek 8 - M6.

Forma L: Ślizgacz profilowy z elementami ślizgowymi.
2 śruby z łbem soczewkowym ISO 7380 - M5x25.
2 O-ringi DIN 3771 - 5x1,5.
2 nakrętki do rowków, rowek 8 - M5.
1 dźwignia zaciskowa M6x55 z podkładką DIN 9021 6,4 mm i specjalną nakrętką do rowków rowek 8 - M6.

Forma F: Ślizgacz profilowy z elementami ślizgowymi.
2 śruby z łbem soczewkowym ISO 7380 - M6x25.
2 O-ringi DIN 3771 - 5x1,5.
2 nakrętki do rowków, rowek 8 - M6.
1 dźwignia zaciskowa M6x55 z podkładką DIN 9021 6,4 mm i specjalną śrubą rowkową rowek 8 - M6.
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K1806_S Ślizgacz profilowy z rękojeścią nastawną, forma S, standard 582 kB

Rysunki

Ślizgacz profilowy
z rękojeścią nastawną, forma S, standard

Wybór/filtr artykułów

Nr Zamówienia

FormaTyp formyCADOsp.CenaZamów
K1806.1001Sstandardowy 87,55 PLN
