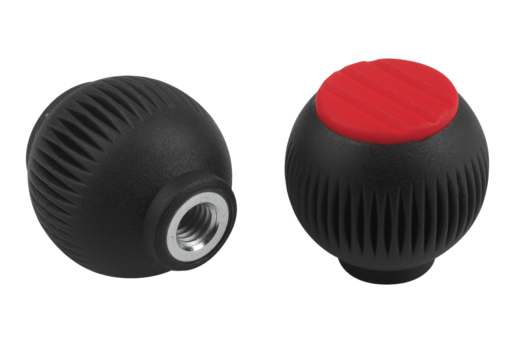

Gałki kuliste z gwintem wewnętrznym

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Uchwyty, pokrętła
    - Uchwyty kuliste
      - Gałki kuliste z gwintem wewnętrznym

Opis artykułu/ilustracje produktu

OpisMateriał:Termoplast czarnoszary.
Tuleja ze stali 5.8 lub ze stali nierdzewnej 1.4305.Wersja:Stal pasywowana na niebiesko lub stal nierdzewna z połyskiem.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0253_IG Gałki kuliste z gwintem wewnętrznym

242 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Materiał komponentów	Kolor pokrywy	D	D1	D2	D3	H	H1	H2	T	Cena
K0253.106	stal	ciemnoszary RAL 7021	M6	25	12	17	25	3	2	10	14,87 PLN
K0253.1061	stal	pomarańczowy RAL 2004	M6	25	12	17	25	3	2	10	14,87 PLN
K0253.1062	stal	zielony sygnałowy RAL 6032	M6	25	12	17	25	3	2	10	14,87 PLN
K0253.1063	stal	niebieski RAL 5017	M6	25	12	17	25	3	2	10	14,87 PLN
K0253.1065	stal	jasnoszary RAL 7035	M6	25	12	17	25	3	2	10	14,87 PLN
K0253.1066	stal	czerwony RAL 3020	M6	25	12	17	25	3	2	10	14,87 PLN
K0253.1067	stal	żółty RAL 1021	M6	25	12	17	25	3	2	10	14,87 PLN
K0253.208	stal	ciemnoszary RAL 7021	M8	32	15,5	19	33	3,5	2,6	14	16,82 PLN
K0253.2081	stal	pomarańczowy RAL 2004	M8	32	15,5	19	33	3,5	2,6	14	16,82 PLN
K0253.2082	stal	zielony sygnałowy RAL 6032	M8	32	15,5	19	33	3,5	2,6	14	16,82 PLN
K0253.2083	stal	niebieski RAL 5017	M8	32	15,5	19	33	3,5	2,6	14	16,82 PLN
K0253.2085	stal	jasnoszary RAL 7035	M8	32	15,5	19	33	3,5	2,6	14	16,82 PLN
K0253.2086	stal	czerwony RAL 3020	M8	32	15,5	19	33	3,5	2,6	14	16,82 PLN
K0253.2087	stal	żółty RAL 1021	M8	32	15,5	19	33	3,5	2,6	14	16,82 PLN
K0253.310	stal	ciemnoszary RAL 7021	M10	40	19	23	41	4	3	14	19,52 PLN
K0253.3101	stal	pomarańczowy RAL 2004	M10	40	19	23	41	4	3	14	19,52 PLN
K0253.3102	stal	zielony sygnałowy RAL 6032	M10	40	19	23	41	4	3	14	19,52 PLN
K0253.3103	stal	niebieski RAL 5017	M10	40	19	23	41	4	3	14	19,52 PLN
K0253.3105	stal	jasnoszary RAL 7035	M10	40	19	23	41	4	3	14	19,52 PLN
K0253.3106	stal	czerwony RAL 3020	M10	40	19	23	41	4	3	14	19,52 PLN
K0253.3107	stal	żółty RAL 1021	M10	40	19	23	41	4	3	14	19,52 PLN
K0253.410	stal	ciemnoszary RAL 7021	M10	50	24	31	51	5,5	4,5	14	29,89 PLN
K0253.4101	stal	pomarańczowy RAL 2004	M10	50	24	31	51	5,5	4,5	14	29,89 PLN
K0253.4102	stal	zielony sygnałowy RAL 6032	M10	50	24	31	51	5,5	4,5	14	29,89 PLN
K0253.4103	stal	niebieski RAL 5017	M10	50	24	31	51	5,5	4,5	14	29,89 PLN
K0253.4105	stal	jasnoszary RAL 7035	M10	50	24	31	51	5,5	4,5	14	29,89 PLN
K0253.4106	stal	czerwony RAL 3020	M10	50	24	31	51	5,5	4,5	14	29,89 PLN
K0253.4107	stal	żółty RAL 1021	M10	50	24	31	51	5,5	4,5	14	29,89 PLN
K0253.412	stal	ciemnoszary RAL 7021	M12	50	24	31	51	5,5	4,5	18	29,89 PLN
K0253.4121	stal	pomarańczowy RAL 2004	M12	50	24	31	51	5,5	4,5	18	29,89 PLN
K0253.4122	stal	zielony sygnałowy RAL 6032	M12	50	24	31	51	5,5	4,5	18	29,89 PLN
K0253.4123	stal	niebieski RAL 5017	M12	50	24	31	51	5,5	4,5	18	29,89 PLN
K0253.4125	stal	jasnoszary RAL 7035	M12	50	24	31	51	5,5	4,5	18	29,89 PLN
K0253.4126	stal	czerwony RAL 3020	M12	50	24	31	51	5,5	4,5	18	29,89 PLN
K0253.4127	stal	żółty RAL 1021	M12	50	24	31	51	5,5	4,5	18	29,89 PLN
K0253.0106	stal nierdzewna	ciemnoszary RAL 7021	M6	25	12	17	25	3	2	10	19,63 PLN
K0253.01061	stal nierdzewna	pomarańczowy RAL 2004	M6	25	12	17	25	3	2	10	19,63 PLN
K0253.01062	stal nierdzewna	zielony sygnałowy RAL 6032	M6	25	12	17	25	3	2	10	19,63 PLN
K0253.01063	stal nierdzewna	niebieski RAL 5017	M6	25	12	17	25	3	2	10	19,63 PLN
K0253.01065	stal nierdzewna	jasnoszary RAL 7035	M6	25	12	17	25	3	2	10	19,63 PLN
K0253.01066	stal nierdzewna	czerwony RAL 3020	M6	25	12	17	25	3	2	10	19,63 PLN
K0253.01067	stal nierdzewna	żółty RAL 1021	M6	25	12	17	25	3	2	10	19,63 PLN
K0253.0208	stal nierdzewna	ciemnoszary RAL 7021	M8	32	15,5	19	33	3,5	2,6	14	23,60 PLN
K0253.02081	stal nierdzewna	pomarańczowy RAL 2004	M8	32	15,5	19	33	3,5	2,6	14	23,60 PLN
K0253.02082	stal nierdzewna	zielony sygnałowy RAL 6032	M8	32	15,5	19	33	3,5	2,6	14	23,60 PLN
K0253.02083	stal nierdzewna	niebieski RAL 5017	M8	32	15,5	19	33	3,5	2,6	14	23,60 PLN
K0253.02085	stal nierdzewna	jasnoszary RAL 7035	M8	32	15,5	19	33	3,5	2,6	14	23,60 PLN
K0253.02086	stal nierdzewna	czerwony RAL 3020	M8	32	15,5	19	33	3,5	2,6	14	23,60 PLN
K0253.02087	stal nierdzewna	żółty RAL 1021	M8	32	15,5	19	33	3,5	2,6	14	23,60 PLN
K0253.0310	stal nierdzewna	ciemnoszary RAL 7021	M10	40	19	23	41	4	3	14	27,19 PLN
K0253.03101	stal nierdzewna	pomarańczowy RAL 2004	M10	40	19	23	41	4	3	14	27,19 PLN
K0253.03102	stal nierdzewna	zielony sygnałowy RAL 6032	M10	40	19	23	41	4	3	14	27,19 PLN
K0253.03103	stal nierdzewna	niebieski RAL 5017	M10	40	19	23	41	4	3	14	27,19 PLN
K0253.03105	stal nierdzewna	jasnoszary RAL 7035	M10	40	19	23	41	4	3	14	27,19 PLN
K0253.03106	stal nierdzewna	czerwony RAL 3020	M10	40	19	23	41	4	3	14	27,19 PLN
K0253.03107	stal nierdzewna	żółty RAL 1021	M10	40	19	23	41	4	3	14	27,19 PLN
K0253.0410	stal nierdzewna	ciemnoszary RAL 7021	M10	50	24	31	51	5,5	4,5	14	37,56 PLN
K0253.04101	stal nierdzewna	pomarańczowy RAL 2004	M10	50	24	31	51	5,5	4,5	14	37,56 PLN
K0253.04102	stal nierdzewna	zielony sygnałowy RAL 6032	M10	50	24	31	51	5,5	4,5	14	37,56 PLN
K0253.04103	stal nierdzewna	niebieski RAL 5017	M10	50	24	31	51	5,5	4,5	14	37,56 PLN
K0253.04105	stal nierdzewna	jasnoszary RAL 7035	M10	50	24	31	51	5,5	4,5	14	37,56 PLN
K0253.04106	stal nierdzewna	czerwony RAL 3020	M10	50	24	31	51	5,5	4,5	14	37,56 PLN
K0253.04107	stal nierdzewna	żółty RAL 1021	M10	50	24	31	51	5,5	4,5	14	37,56 PLN
K0253.0412	stal nierdzewna	ciemnoszary RAL 7021	M12	50	24	31	51	5,5	4,5	18	37,56 PLN
K0253.04121	stal nierdzewna	pomarańczowy RAL 2004	M12	50	24	31	51	5,5	4,5	18	37,56 PLN
K0253.04122	stal nierdzewna	zielony sygnałowy RAL 6032	M12	50	24	31	51	5,5	4,5	18	37,56 PLN
K0253.04123	stal nierdzewna	niebieski RAL 5017	M12	50	24	31	51	5,5	4,5	18	37,56 PLN
K0253.04125	stal nierdzewna	jasnoszary RAL 7035	M12	50	24	31	51	5,5	4,5	18	37,56 PLN
K0253.04126	stal nierdzewna	czerwony RAL 3020	M12	50	24	31	51	5,5	4,5	18	37,56 PLN
K0253.04127	stal nierdzewna	żółty RAL 1021	M12	50	24	31	51	5,5	4,5	18	37,56 PLN
