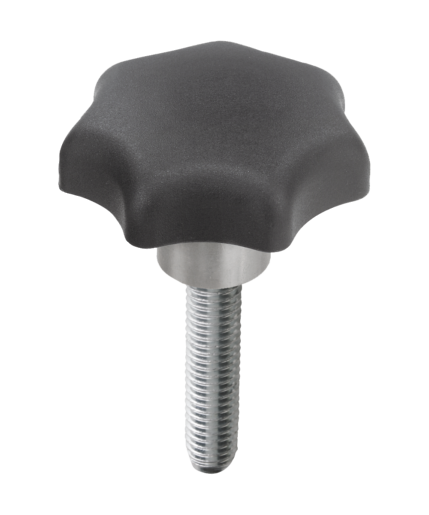

Pokrętła gwiaździste, forma L, z obsadzoną piastą, gwint...

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Uchwyty, pokrętła
    - Pokrętła gwiaździste z obsadzoną piastą
      - Pokrętła gwiaździste, forma L, z obsadzoną piastą, gwint zewnętrzny

Opis artykułu/ilustracje produktu

OpisMateriał:

Termoplast czarny.
Części stalowe - klasa wytrzymałościowa 5.8 lub stal nierdzewna 1.4305.

Wersja:Części stalowe - pasywowane na niebiesko lub nierdzewne, z połyskiem.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0153_L Pokrętła gwiaździste, forma L, z obsadzoną piastą, gwint zewnętrzny

155 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał komponentów	D	D1	D2	H	H2	H3	L	Cena
K0153.405X10	L	stal	M5	25	10	17	9	7	10	7,13 PLN
K0153.405X15	L	stal	M5	25	10	17	9	7	15	7,13 PLN
K0153.405X20	L	stal	M5	25	10	17	9	7	20	7,13 PLN
K0153.406X10	L	stal	M6	32	13,5	21	11	9,5	10	8,21 PLN
K0153.406X15	L	stal	M6	32	13,5	21	11	9,5	15	8,21 PLN
K0153.406X20	L	stal	M6	32	13,5	21	11	9,5	20	8,21 PLN
K0153.406X25	L	stal	M6	32	13,5	21	11	9,5	25	9,29 PLN
K0153.406X30	L	stal	M6	32	13,5	21	11	9,5	30	9,29 PLN
K0153.408X15	L	stal	M8	40	13,5	25	13	10	15	9,56 PLN
K0153.408X20	L	stal	M8	40	13,5	25	13	10	20	9,89 PLN
K0153.408X25	L	stal	M8	40	13,5	25	13	10	25	10,21 PLN
K0153.408X30	L	stal	M8	40	13,5	25	13	10	30	10,54 PLN
K0153.408X40	L	stal	M8	40	13,5	25	13	10	40	10,97 PLN
K0153.408X50	L	stal	M8	40	13,5	25	13	10	50	11,62 PLN
K0153.410X20	L	stal	M10	50	19	32	17	12	20	12,26 PLN
K0153.410X25	L	stal	M10	50	19	32	17	12	25	13,34 PLN
K0153.410X30	L	stal	M10	50	19	32	17	12	30	14,36 PLN
K0153.410X40	L	stal	M10	50	19	32	17	12	40	15,77 PLN
K0153.410X50	L	stal	M10	50	19	32	17	12	50	17,06 PLN
K0153.410X60	L	stal	M10	50	19	32	17	12	60	17,50 PLN
K0153.412X20	L	stal	M12	63	19	37	18	12	20	16,74 PLN
K0153.412X25	L	stal	M12	63	19	37	18	12	25	18,10 PLN
K0153.412X30	L	stal	M12	63	19	37	18	12	30	19,50 PLN
K0153.412X40	L	stal	M12	63	19	37	18	12	40	20,84 PLN
K0153.412X50	L	stal	M12	63	19	37	18	12	50	22,14 PLN
K0153.412X60	L	stal	M12	63	19	37	18	12	60	23,60 PLN
K0153.505X10	L	stal nierdzewna	M5	25	10	17	9	7	10	9,89 PLN
K0153.505X15	L	stal nierdzewna	M5	25	10	17	9	7	15	9,89 PLN
K0153.505X20	L	stal nierdzewna	M5	25	10	17	9	7	20	9,89 PLN
K0153.506X10	L	stal nierdzewna	M6	32	13,5	21	11	9,5	10	11,88 PLN
K0153.506X15	L	stal nierdzewna	M6	32	13,5	21	11	9,5	15	11,88 PLN
K0153.506X20	L	stal nierdzewna	M6	32	13,5	21	11	9,5	20	11,88 PLN
K0153.506X25	L	stal nierdzewna	M6	32	13,5	21	11	9,5	25	12,64 PLN
K0153.506X30	L	stal nierdzewna	M6	32	13,5	21	11	9,5	30	12,64 PLN
K0153.508X15	L	stal nierdzewna	M8	40	13,5	25	13	10	15	14,96 PLN
K0153.508X20	L	stal nierdzewna	M8	40	13,5	25	13	10	20	15,40 PLN
K0153.508X25	L	stal nierdzewna	M8	40	13,5	25	13	10	25	15,77 PLN
K0153.508X30	L	stal nierdzewna	M8	40	13,5	25	13	10	30	16,09 PLN
K0153.508X40	L	stal nierdzewna	M8	40	13,5	25	13	10	40	16,74 PLN
K0153.508X50	L	stal nierdzewna	M8	40	13,5	25	13	10	50	17,06 PLN
K0153.510X20	L	stal nierdzewna	M10	50	19	32	17	12	20	20,15 PLN
K0153.510X25	L	stal nierdzewna	M10	50	19	32	17	12	25	20,36 PLN
K0153.510X30	L	stal nierdzewna	M10	50	19	32	17	12	30	20,84 PLN
K0153.510X40	L	stal nierdzewna	M10	50	19	32	17	12	40	21,28 PLN
K0153.510X50	L	stal nierdzewna	M10	50	19	32	17	12	50	21,55 PLN
K0153.510X60	L	stal nierdzewna	M10	50	19	32	17	12	60	21,82 PLN
K0153.512X20	L	stal nierdzewna	M12	63	19	37	18	12	20	25,27 PLN
K0153.512X25	L	stal nierdzewna	M12	63	19	37	18	12	25	26,03 PLN
K0153.512X30	L	stal nierdzewna	M12	63	19	37	18	12	30	27,28 PLN
K0153.512X40	L	stal nierdzewna	M12	63	19	37	18	12	40	27,92 PLN
K0153.512X50	L	stal nierdzewna	M12	63	19	37	18	12	50	28,62 PLN
K0153.512X60	L	stal nierdzewna	M12	63	19	37	18	12	60	31,06 PLN
